可载人扑翼飞行代步装置结构设计

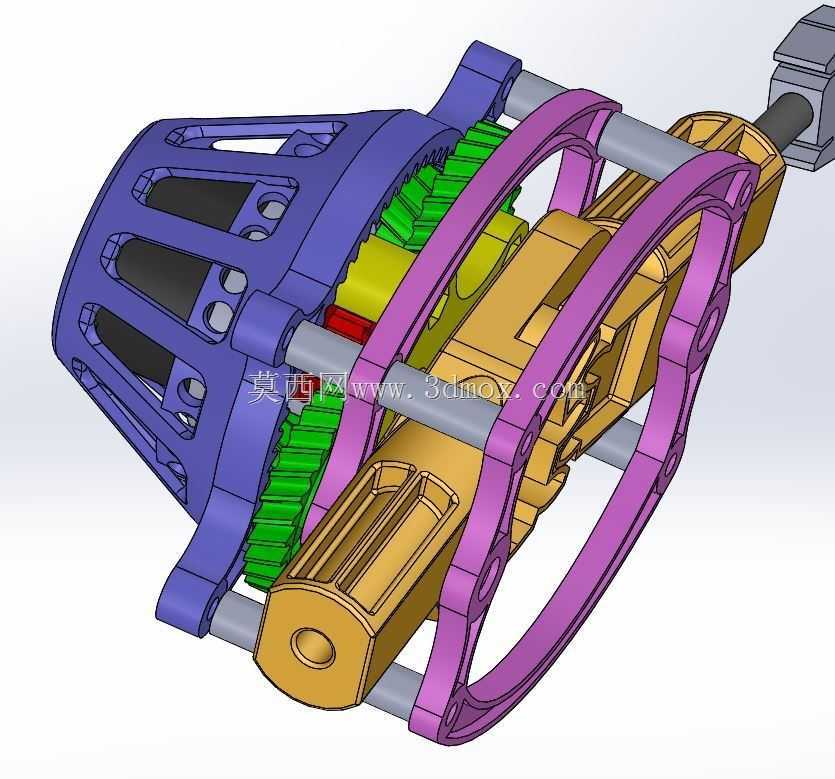

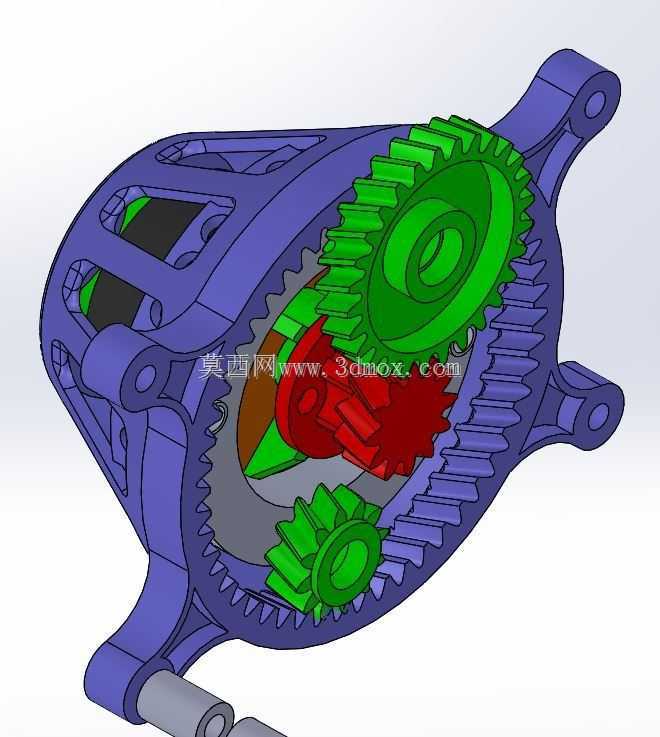

　　这款载人扑翼代步装置的结构设计，核心围绕轻量化载人飞行与短距通勤的实际场景展开，区别于传统固定翼、多旋翼飞行器的构型，它采用仿生扑动的升力生成逻辑，适配城市短途出行、户外便携代步、低空休闲体验等多元场景，既可以作为个人微出行的载具补充，也能为仿生飞行机构的研发提供实体结构验证参考。从功能特性来看，整套结构以齿轮总成作为动力传递核心，将人力输入的扭矩通过齿轮组的变速换向，转化为翼面的周期性扑动动作，翼面的扑动幅度、频率匹配单人承载的升力需求，在实际测试中可实现短距低空飞行，满足单人短距离移动的使用需求。设计过程中优先考量了结构的强度重量比，主体承载框架采用轻量化金属型材搭建，关键受力的齿轮、连接构件采用树脂3D打印成型，

　　在保证结构强度足够支撑单人重量与扑动交变载荷的前提下，尽可能压缩整体自重，避免冗余结构带来的升力损耗。传动部分的齿轮组经过多轮参数调校，初始阶段采用斜齿轮构型传递动力，实际测试中发现斜齿轮的轴向力会对轻量化的机架产生额外的交变载荷，长期运行容易出现机架连接位松动的问题，后续迭代可考虑更换为直齿圆柱齿轮，在满足传动扭矩需求的同时，抵消轴向分力对机架的影响，降低结构的疲劳失效风险。整机的安装边界充分考虑便携使用需求，折叠后尺寸与小型折叠电动车接近，可放入家用车辆后备箱携带，展开后操作位的高度、把手握持角度适配成年人站立或坐姿操作的人机工程学要求，轮式起落架的布局兼顾地面推行与降落缓冲的功能，三个小直径滚轮的排布保证地面移动时的稳定性，

　　降落时可通过滚轮吸收接触地面的冲击，避免结构硬着陆受损。翼面的连接位采用快拆结构设计，无需专用工具即可完成翼面的拆装，方便日常收纳与零部件更换，传动系统的所有转动副都预留了润滑维护空间，日常使用时可快速完成轴承、齿轮啮合位的润滑保养，降低长期使用的磨损速率。机架的受力节点做了局部加强处理，尤其是把手连接位、脚踏承载位、翼面根部铰接位这几个核心受力区域，通过增加筋位、加厚构件壁厚的方式，抵消扑动过程中产生的交变冲击力，避免应力集中导致的结构断裂。实际测试中发现，低空飞行时的姿态控制需要匹配对应的重心调节结构，当前版本的重心位置固定，对操作者的体重适配范围有一定限制，后续优化可在机架底部预留配重调节位，

　　根据不同操作者的体重调整整机重心位置，提升飞行过程中的姿态稳定性。另外翼面的材质选用了高韧性的轻质薄膜材料，在扑动过程中可自适应产生形变，提升升力生成效率，同时避免翼面在高频扑动下出现撕裂损坏。整套结构的连接紧固件全部采用标准件，降低后期零部件更换的成本，所有铰接位的销轴都采用防松设计，避免高频振动下出现紧固件脱落的问题。地面推行时，轮组的转动阻力经过调校，和普通小型代步车接近，可直接作为地面短途代步工具使用，无需展开翼面即可完成短距离移动，拓展了设备的使用场景。
