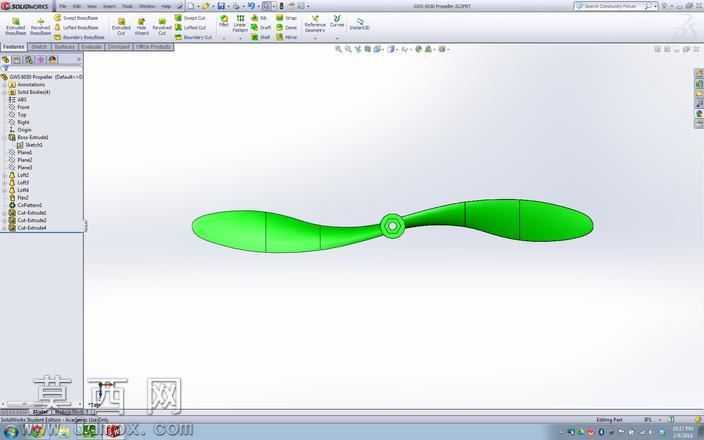

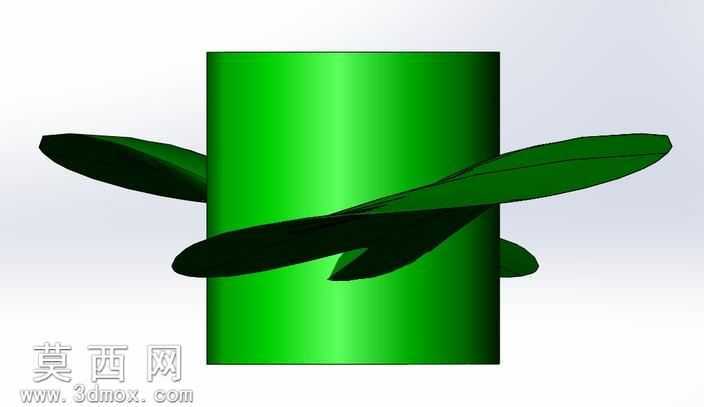

航模用GWSEP-6050慢飞螺旋桨三维建模作品

本作品为适配小型航模的慢飞螺旋桨三维建模成果，建模阶段围绕航模慢飞场景的气动需求与装配要求展开，首先基于慢飞桨的气动特性完成桨叶翼型的轮廓绘制，精准还原6*5规格桨叶的展弦比、扭转角度分布，从桨根到桨尖的翼型厚度渐变、弦长变化均严格匹配航模慢飞的低雷诺数气动要求，保证桨叶在低速旋转时能够获得充足升力同时降低转动阻力。建模过程中采用参数化建模思路，将桨叶的扭转角度、各截面翼型坐标、桨毂尺寸均设置为可调整参数，方便后续根据不同动力配置快速调整桨叶规格。桨毂部分重点还原3毫米枢纽的装配结构，精准绘制中心安装孔的内六角适配结构，保证模型能够直接匹配常用航模电机的输出轴尺寸，安装孔的深度、内壁公差均按照实际装配要求设定，避免出现装配干涉问题。材质渲染阶段，针对航模螺旋桨常用的注塑尼龙材质特性，调整材质的漫反射、高光参数，还原亮绿色塑料表面的半哑光质感，同时对桨叶表面的分段拼接结构做了细节刻画，还原实际注塑生产中桨叶的合模线细节，让渲染效果更贴近实物状态。结构设计上，双叶桨采用对称布局，桨叶与桨毂的连接位置做了平滑过渡处理，既保证结构强度能够承受电机转动时的离心力，又减少连接位置的气流扰动。整体建模过程兼顾了气动外形的准确性与装配结构的实用性，所有曲面均做了连续性检查，避免出现曲面褶皱、破面问题，可直接用于后续的3D打印验证、气动仿真分析或者航模产品的设计迭代，能够适配慢速飞行类航模的动力搭配需求，在低转速下能够提供稳定的推力输出，适配小功率动力系统的使用场景。
