直线式多工位液体灌装生产线设备

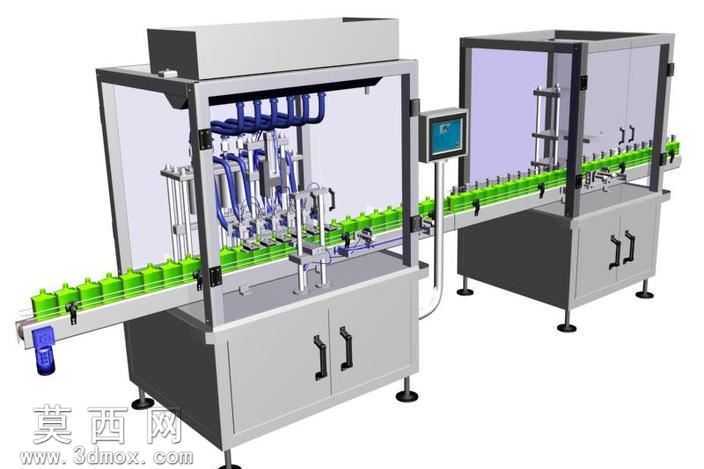

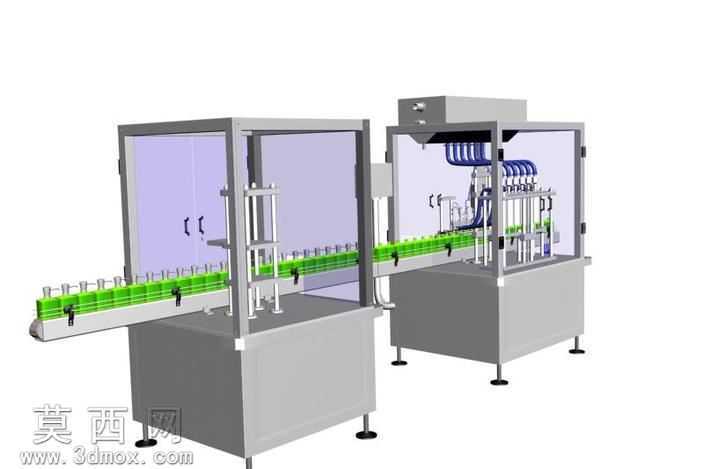

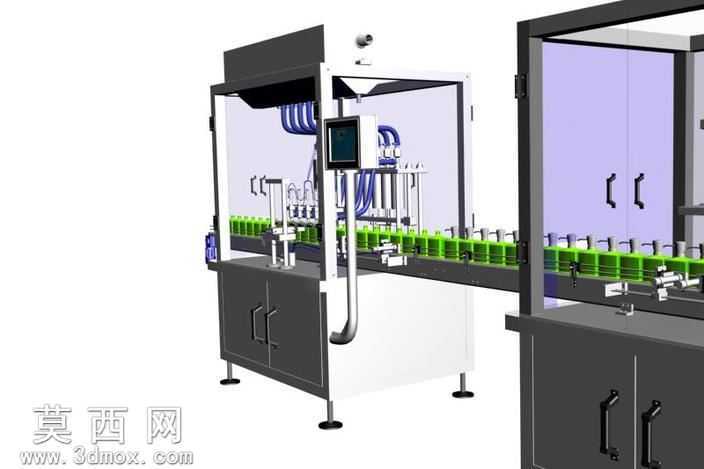

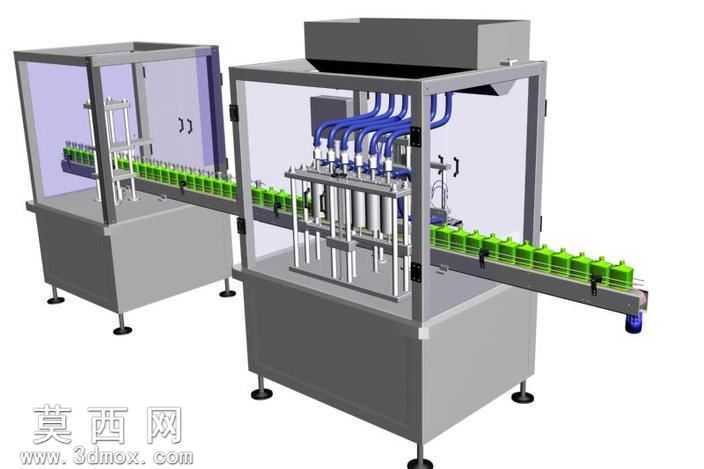

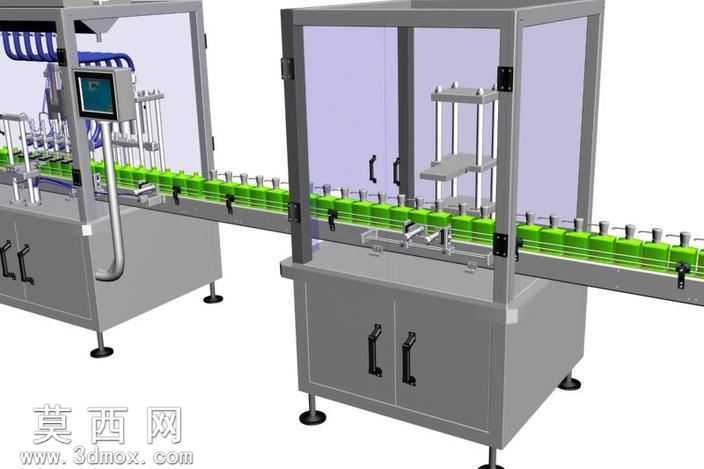

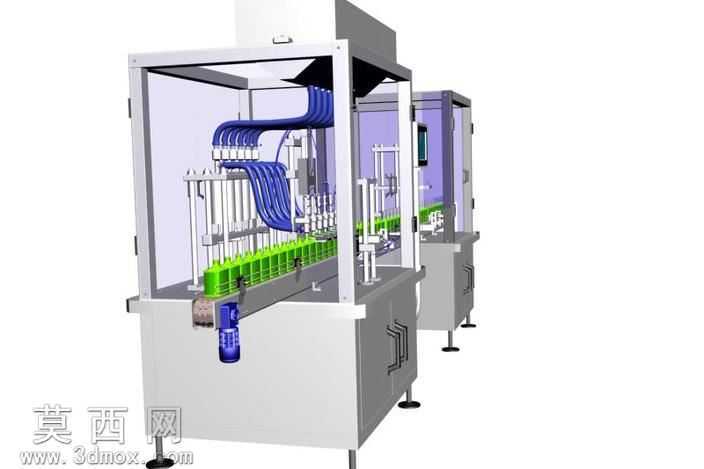

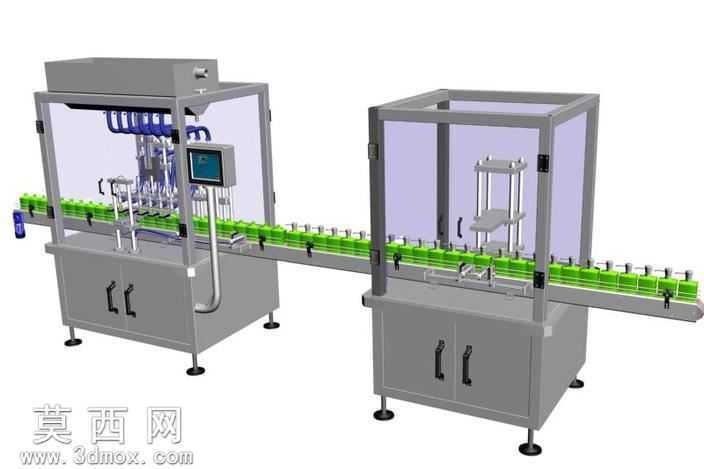

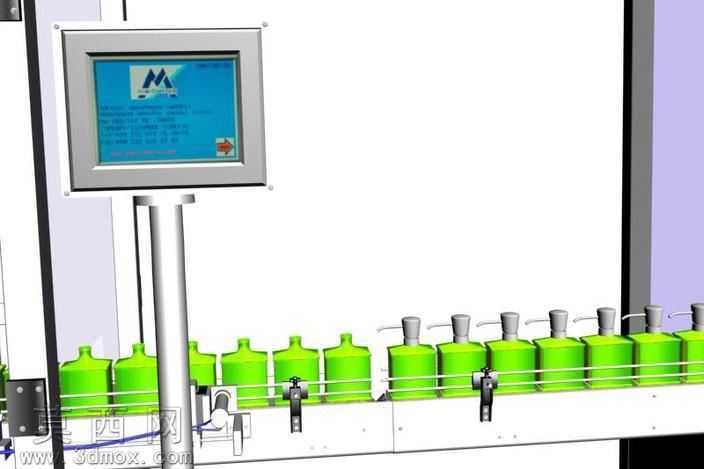

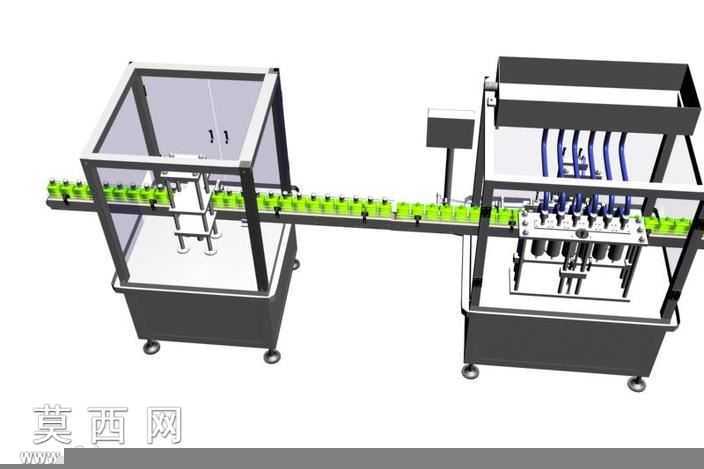

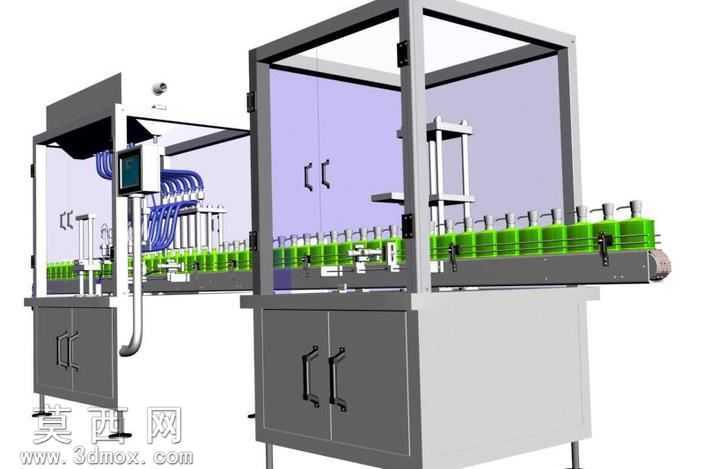

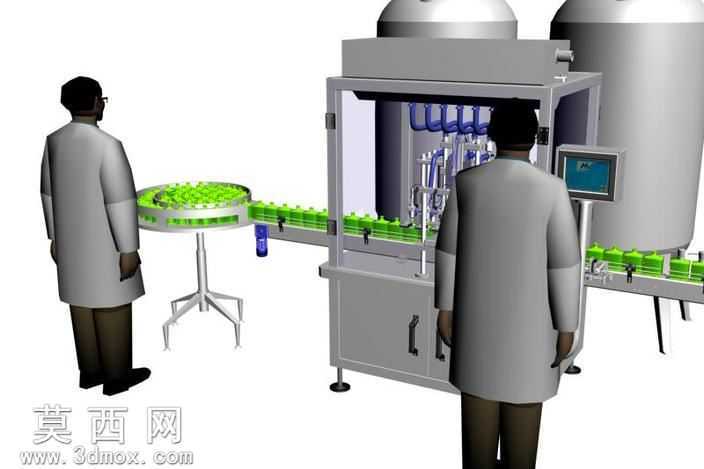

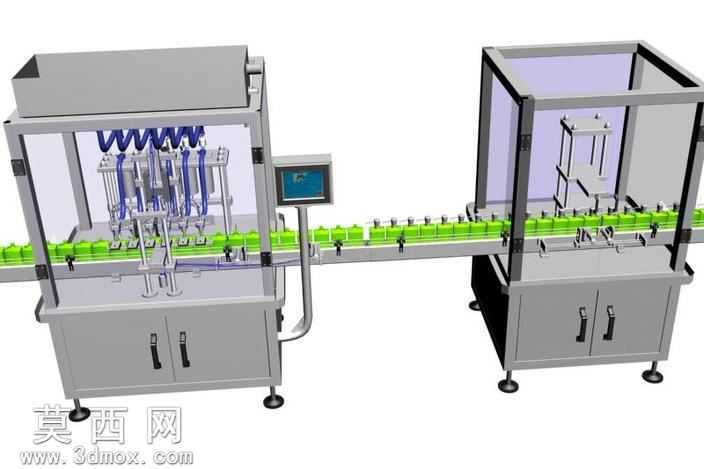

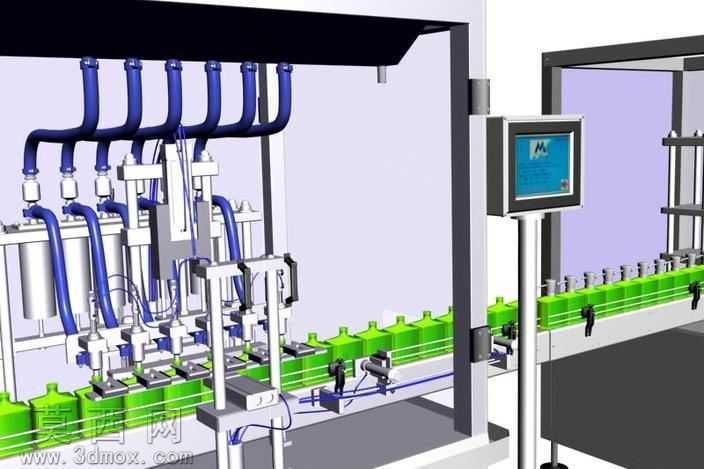

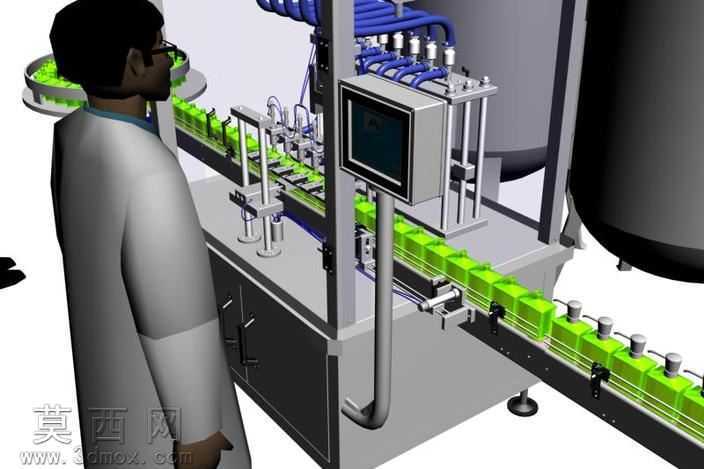

本作品为直线式多工位液体灌装生产线的三维建模成果，建模过程中严格遵循工业自动化灌装设备的实际设计逻辑，先完成整体布局规划，确定灌装主机、衔接输送段、配套辅机的排布比例，保证整线长度、工位间距符合常规液态产品灌装的生产节拍要求。建模时对各部件结构做了精细化还原：底部支撑机架采用加厚钣金材质设定，搭配可调式支撑脚结构，可适配车间地面的不平整工况，机架下部设置双开门储物柜体，预留电气元件、气动管路的安装空间；输送线部分采用绿色平顶链板结构，链板节距、侧边导向护栏的高度与间距都按照常规瓶装容器的通行尺寸设计，护栏上均匀布置导向固定件，保证容器输送过程中不偏移、不卡滞。灌装主机部分设置多组灌装阀工位，管路采用蓝色工程塑料与不锈钢金属材质区分，清晰呈现供液管路的排布走向，主机正面嵌入触控操作屏，可直观呈现设备的操作交互区域，主机四周设置透明防护外罩，搭配金属框架固定，既还原了设备的安全防护设计，也能清晰展示内部的灌装执行结构。配套的后续工位辅机同样采用与主机一致的设计语言，统一的灰调金属柜体、透明防护外罩、链板输送结构，保证整线视觉风格统一。渲染阶段采用哑光金属材质表现机架与柜体外壳，透明亚克力材质表现防护外罩，高光亮面金属表现灌装阀与管路接头，绿色哑光塑料表现输送链板，通过不同材质的质感区分，清晰呈现各部件的功能属性，整体模型结构完整，各部件装配关系清晰，可直观展现液体灌装生产线的整体构造与工作流程，还原了自动化灌装设备从容器输送、多工位定量灌装到后续工序衔接的完整布局逻辑，建模时对管线排布、部件连接细节都做了写实处理，没有出现结构错位、比例失调的问题，能够清晰展现这类灌装设备的典型结构特征。
