瓶子成型边缘切割工艺设备结构

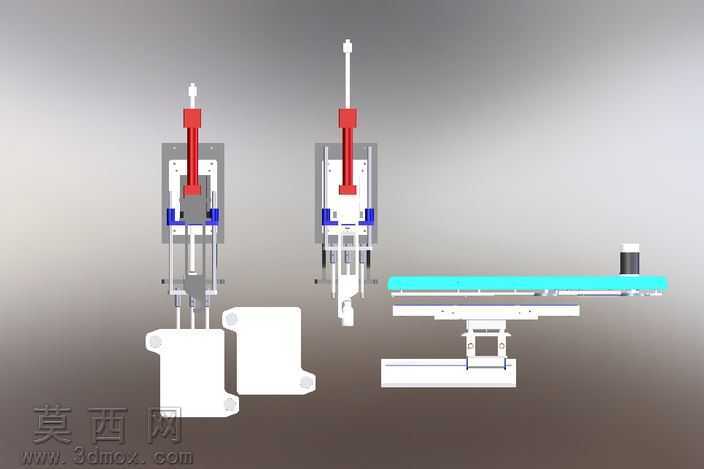

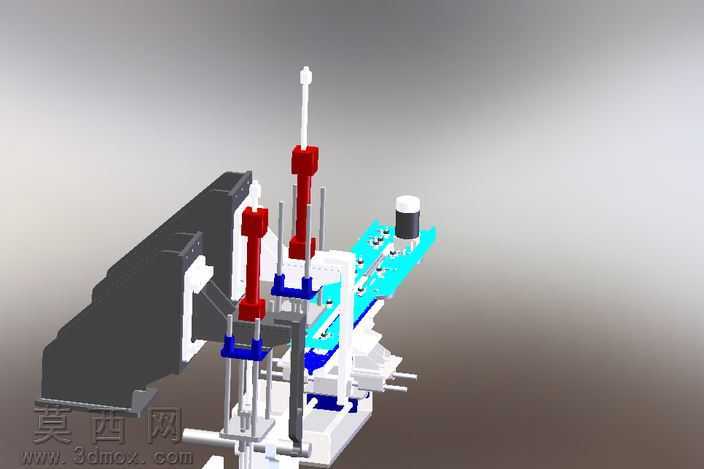

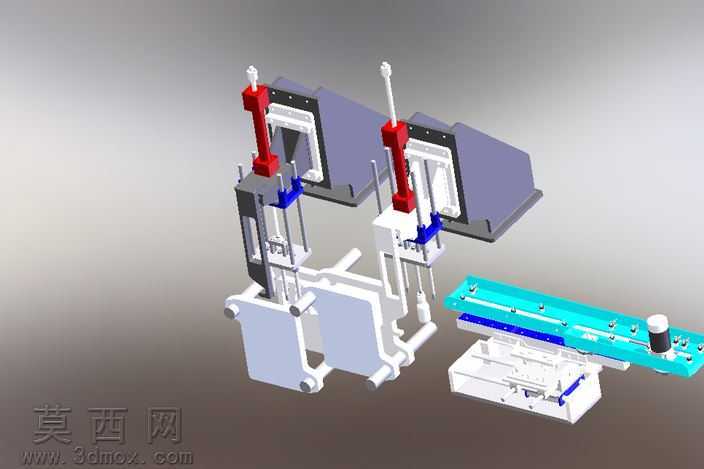

本模型为瓶子成型工艺后用于边缘切割的专用配套设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计装配逻辑，对各功能模块进行独立建模后完成总装约束，确保各部件运动行程无干涉、装配关系符合实际生产设备的安装逻辑。模型整体分为双工位执行机构、直线输送模组、定位夹持组件三大核心部分，双工位执行端设置有红色标识的驱动压合部件，搭配蓝色的导向定位结构，可同步完成两个瓶体的边缘裁切动作，提升单工序加工效率；直线输送模组采用亮青色外观渲染，表面设置有定位卡槽与工件放置位，可配合产线节拍完成待加工瓶体的上料、定位、输送、下料全流程动作，底部白色基座集成了传动连接结构，可与外部驱动单元完成对接。建模过程中对各零件的材质进行了区分渲染：金属结构件采用哑光银灰金属材质模拟钢材加工件的质感，驱动部件采用醒目的红色工程塑料材质做功能区分，导向与定位部件采用蓝色耐磨材质表现，输送平台采用亮面青色材质做视觉区分，基座与支撑结构采用奶白色硬质材质模拟设备机架的喷涂外观，整体渲染效果层次分明，可清晰识别各功能模块的位置与作用。结构设计上采用对称式双工位布局，可适配吹瓶成型后瓶体的飞边切割工序，夹持机构可根据瓶型调整定位尺寸，切割执行端设置有缓冲导向结构，避免裁切过程中对瓶体主体造成损伤，输送模组的定位槽可精准固定瓶体位置，保证裁切位置的一致性。整体设计围绕瓶体成型后处理的工序需求展开，在保证结构功能完整的前提下简化了非核心的冗余细节，既能够完整展示设备的工作原理与装配关系，也可作为同类后处理设备设计的参考结构，帮助设计人员快速理解双工位裁切设备的布局逻辑与动作流程。
