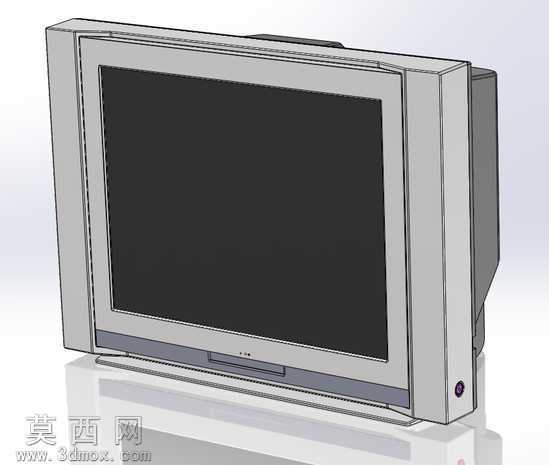

车载显示终端背部结构三维设计

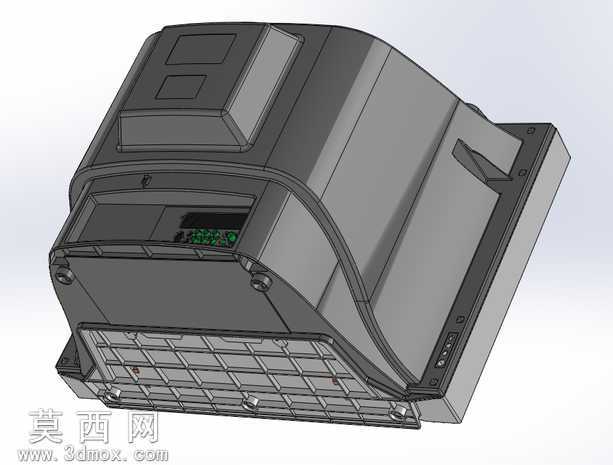

本作品为车载显示终端的背部结构三维建模成果，采用SolidWorks完成全参数化建模设计，整体围绕车载显示设备的装配需求、散热需求与防护需求展开设计。建模过程中首先完成主体壳体的曲面构建，针对背部的弧形过渡区域采用放样曲面与边界曲面结合的方式，保证曲面曲率连续无突兀折角，还原工业设计阶段的外观弧度要求，同时兼顾壳体注塑成型的拔模角度需求，所有侧壁均预留1.5度的均匀拔模斜度，避免后续开模出现粘模问题。结构设计上，背部壳体划分出多个功能区域：上方凸起区域为核心控制电路板的容纳仓，仓体内部预留了PCB板安装定位柱，定位柱高度经过精确计算，保证电路板装配后与仓盖预留0.8mm的安全间隙，避免元器件受压损坏；中部大面积平整区域为显示屏背板的贴合面，表面设计有纵横交错的加强筋网格，筋条厚度1.2mm、高度6mm，在不显著增加壳体壁厚的前提下大幅提升结构刚性，避免显示屏安装后出现受力变形；下方区域为接口与按键安装位，精准预留了电源接口、信号接口的开孔以及功能按键的装配卡槽，开孔边缘均设计有0.5mm的圆角过渡，避免应力集中导致的壳体开裂。材质渲染阶段，主体壳体采用哑光ABS工程塑料材质，调整材质的粗糙度参数至0.75，还原车载塑料件的磨砂质感，内部电路板区域采用FR-4板材材质搭配绿色阻焊层效果，金属安装嵌件采用镀锌钢材材质，调整金属反射参数呈现哑光金属质感，所有材质均贴合实际量产零件的真实视觉效果。装配结构上，壳体四周设计有均匀分布的螺丝安装柱，安装柱内部预埋铜螺母的装配位，保证反复拆装不会出现滑牙问题，同时在壳体的拼接缝隙处设计有迷宫式防水结构，可满足车载环境下的防泼溅需求，整体建模所有特征均保留完整参数，可根据实际装配需求快速调整尺寸，适配不同规格的显示面板与控制电路板。
