内燃机正时齿轮室盖三维结构设计

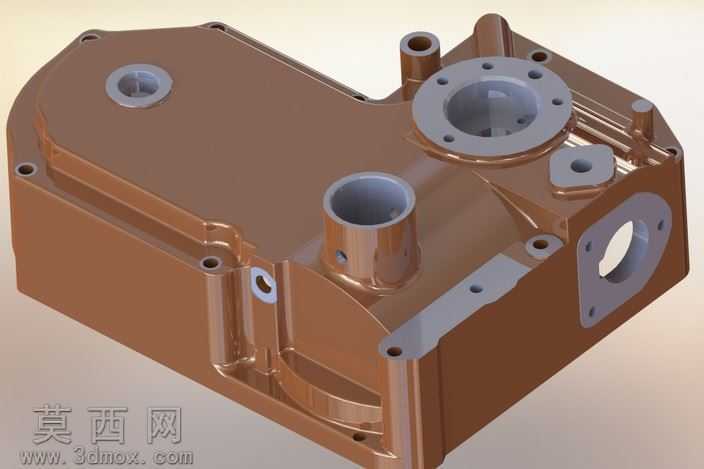

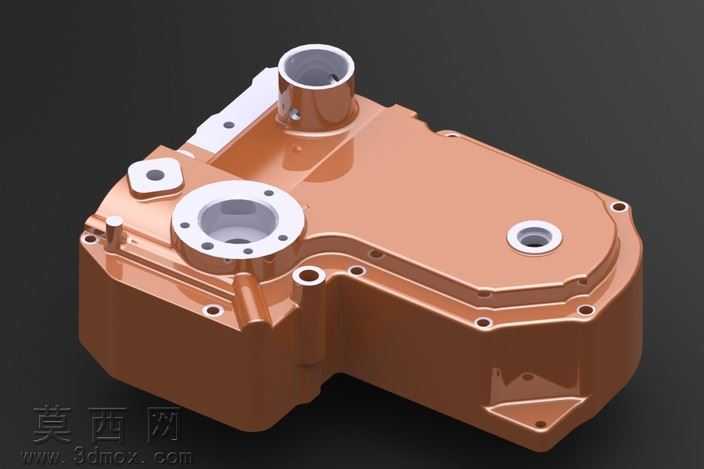

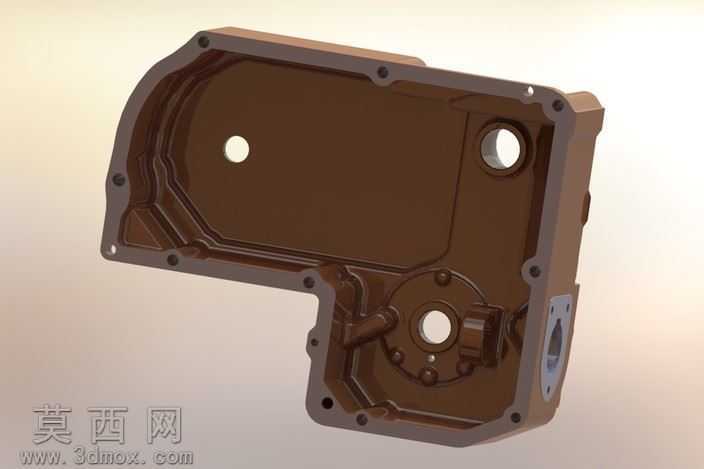

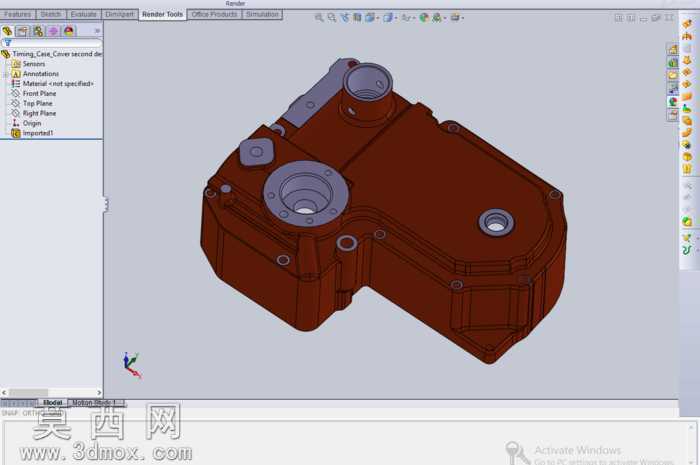

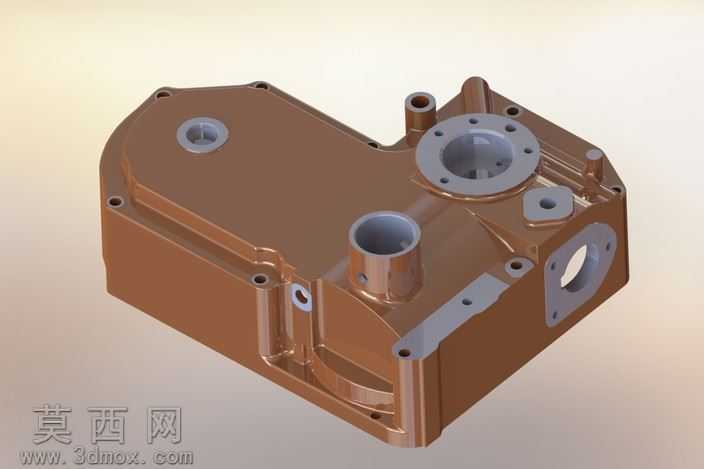

本作品为内燃机配套的正时传动机构防护壳体三维模型，建模过程依托主流三维CAD软件完成全参数化特征构建，全程遵循机械壳体类零件的设计规范与内燃机装配适配要求。建模阶段首先梳理正时系统的防护边界、装配定位基准，先通过草图绘制勾勒壳体的整体外轮廓与内腔避让轮廓，精准预留出齿轮、张紧轮、同步带/链条的运动空间，避免传动部件运转时与壳体发生干涉；随后通过拉伸、拔模、抽壳等基础特征构建壳体的基础腔体结构，针对不同功能区域做差异化壁厚设计，主体承载区域壁厚均匀过渡，安装凸台、轴承座位置做局部加厚处理，保障壳体的结构强度与抗振性能。细节建模阶段，逐一完成所有安装孔位的特征构建，包括壳体与缸体连接的螺栓过孔、各类传感器与外接管路的安装通孔、油封配合的阶梯孔位，所有孔位均添加对应倒角与沉头结构，符合机械加工的工艺要求；同时完成壳体表面的加强筋布局设计，筋条沿受力传导方向排布，在不额外增加过多重量的前提下，大幅提升壳体的刚性，降低内燃机运转过程中的共振变形风险。材质与渲染阶段，为模型赋予压铸铝合金的材质属性，还原金属壳体的哑光金属质感，对加工面、安装贴合面做差异化的材质表现，区分铸造毛坯面与机加工面的视觉差异；渲染时采用柔和的工业产品布光方案，清晰呈现壳体的外部轮廓、孔位布局与局部结构细节，直观展示各特征的位置与形态。设计思路上，该壳体核心功能是密封正时传动腔，阻挡外界灰尘、泥水侵入正时传动区域，同时容纳润滑油飞溅，保障正时齿轮、链条/皮带的运转环境洁净稳定；建模过程中同步考虑了装配工艺性，所有边角均做圆角过渡处理，避免应力集中，安装孔位的位置度严格匹配内燃机缸体的对应接口，确保实际生产装配时可直接对位安装，无需二次修配，整体模型结构完整，特征清晰，可直接用于后续的工程图导出、工艺分析与装配模拟工作。
