五十铃轻卡底盘带驾驶室结构三维数模

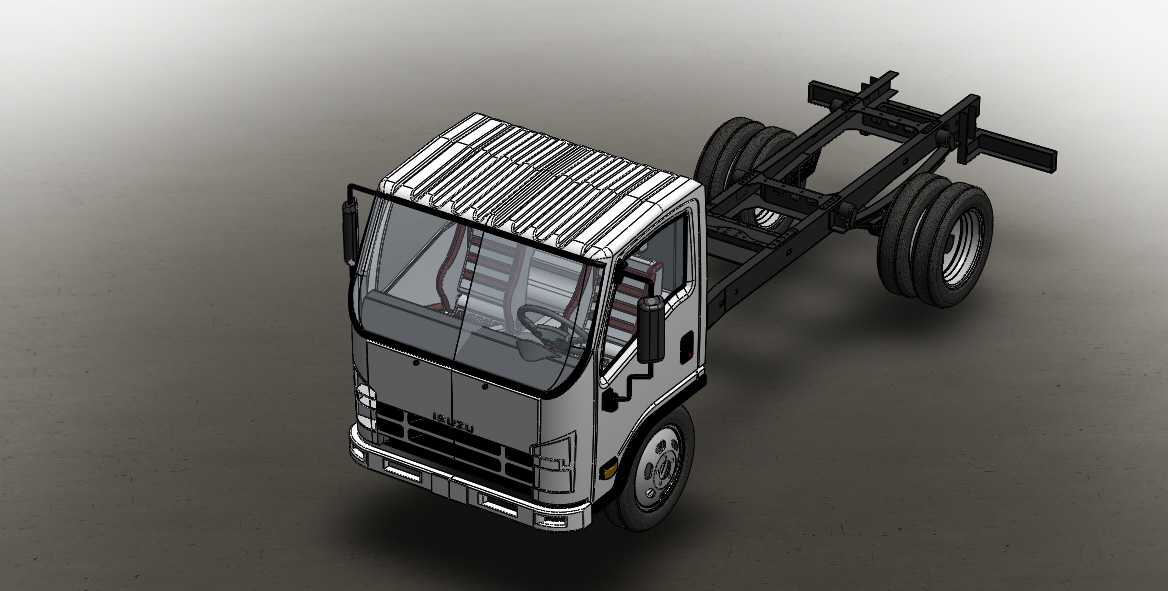

　　这套三维数模还原了五十铃轻卡的驾驶室与底盘完整结构，可直接用于商用车改装设计、整车结构教学、专用车上装匹配等场景，是轻卡类产品开发阶段常用的参考基准数模。日常做市政环卫改装、城配物流车厢加装、工程作业专用车上装设计时，首先要拿到准确的底盘边界数据，这套数模把驾驶室安装点位、车架纵梁的开孔位置、前后桥的轮距参数、悬架的安装硬点都做了精准还原，能省去大量实车测绘的时间，避免改装时出现上装与驾驶室干涉、车架载荷分布不合理的问题。从结构设计逻辑来看，这套数模的驾驶室采用了五十铃经典的窄体平头布局，这种布局的优势是在有限的整车长度下最大化货箱安装空间，适配城配场景下狭窄道路的通行需求，驾驶室的A柱倾角、前风挡的弧度都经过了视野校核，

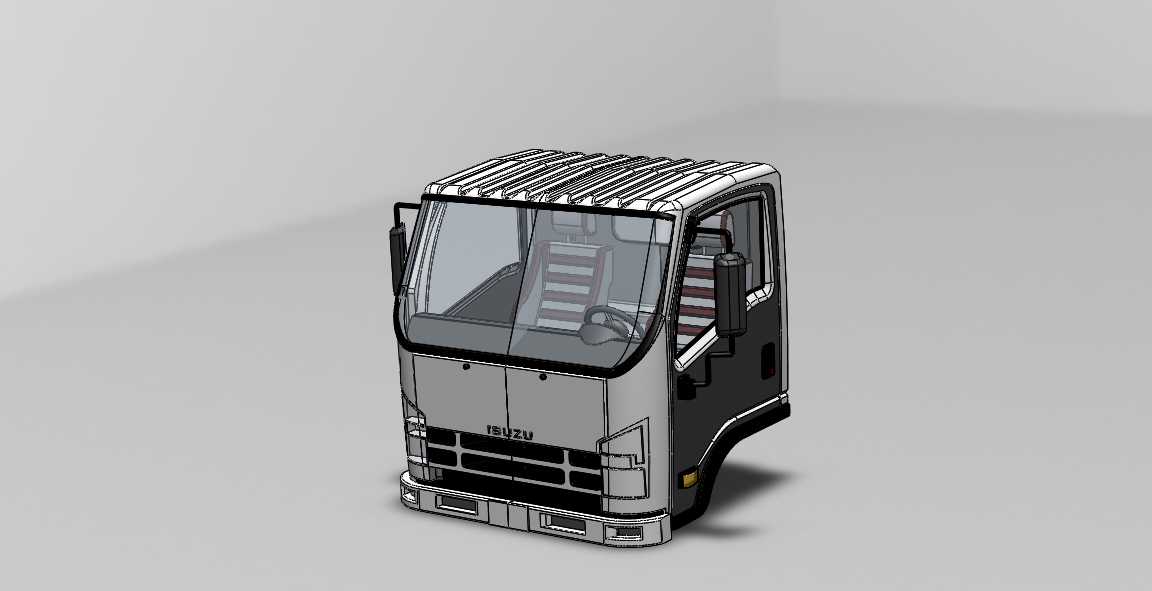

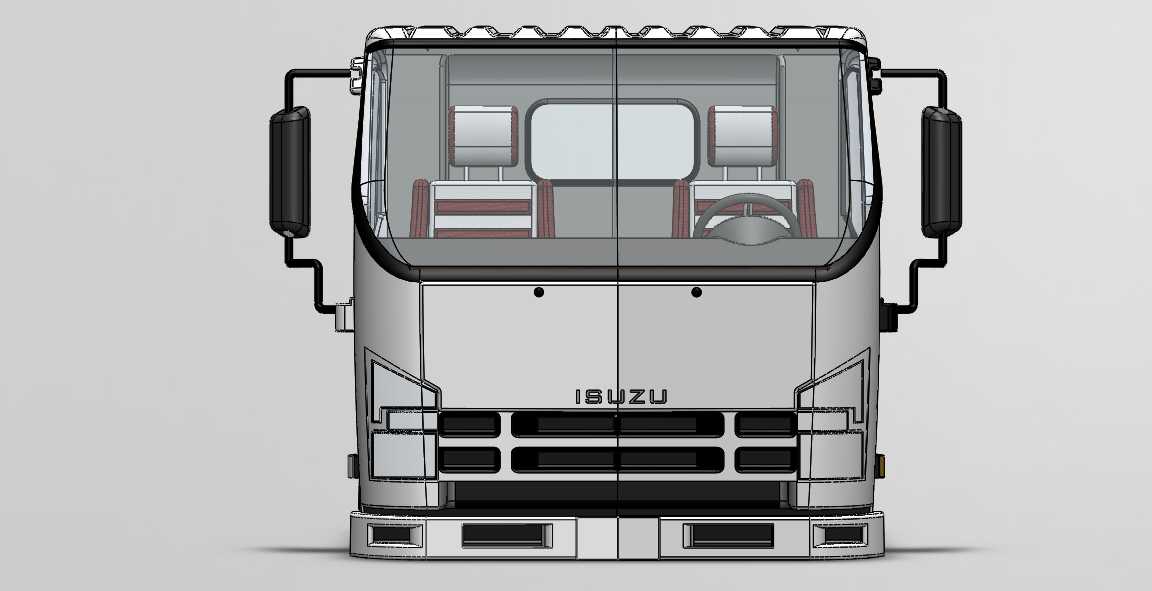

　　数模里保留了驾驶室内的座椅、方向盘、操纵踏板的布置位置，做内饰改装、仪表台加装作业时可以直接参考这些点位，不用重新搭建人机工程基准。底盘部分的车架采用变截面纵梁设计，从驾驶室下方到车尾的纵梁截面高度逐步变化，既保证了驾驶室下方的离地间隙满足通过性要求，又能让货箱安装区域的车架承载能力匹配额定载重量，数模里的前后桥都采用了双后轮结构，后轮的轮距、轮胎的外径参数都和实车一致，做轮眉改装、后防护加装时可以直接提取安装面的坐标，避免出现轮胎与上装部件运动干涉的问题。在安装边界的处理上，数模明确标注了驾驶室与车架连接的悬置软垫位置，这些点位是改装时不能随意改动的，一旦改动会影响驾驶室的减振效果，长期行驶容易出现驾驶室开裂的问题；

　　车架上的预留安装孔位都做了还原，包括油箱、储气筒、电瓶框的安装支架位置，做专用车改装时如果需要移位这些附件，能直接在数模上模拟移位后的空间余量，避免和上装的副车架产生位置冲突。另外这套数模的转向系统、传动系统的布置也完全按照实车还原，转向拉杆的运动行程、传动轴的夹角都在合理范围内，做底盘改装、轴距调整的方案验证时，可以直接在数模里做运动仿真，检查转向过程中轮胎与直拉杆、翼子板的间隙，避免实车改装后出现转向卡滞、轮胎磨部件的问题。对于刚接触商用车设计的工程师来说，这套数模可以用来学习平头轻卡的总布置逻辑，理解驾驶室悬置的隔振设计思路、车架的载荷传递路径，比看二维图纸更直观；对于专用车改装企业来说，这套数模可以作为上装设计的基准，

　　直接在数模上搭建副车架、货箱或者作业装置的模型，提前排查所有干涉问题，缩短改装方案的验证周期，减少实车试制阶段的修改成本。数模里的轮胎模型也还原了真实的载重轮胎花纹与尺寸，在做整车接近角、离去角校核时，能准确计算出车辆的通过性参数，不用额外替换轮胎模型就能完成初步的通过性仿真。
