冷藏车厢夹芯板凸轮锁合PU压合设备结构

　　这套压合结构主要面向冷藏保温车厢的夹芯板生产工序，针对冷藏卡车、保温货运车辆的厢板加工场景设计，解决传统厢板压合过程中定位不准、压合压力不均、板件翘曲的常见问题。在冷藏车厢的实际生产流程中，夹芯板的内外蒙皮与中间PU保温层的贴合质量直接决定厢体的保温性能与结构强度，一旦压合过程中存在虚贴、压力断层，后期使用中极易出现保温层脱粘、厢体漏冷、蒙皮鼓包的故障，这套压合结构正是针对该类工艺痛点做的定向设计。

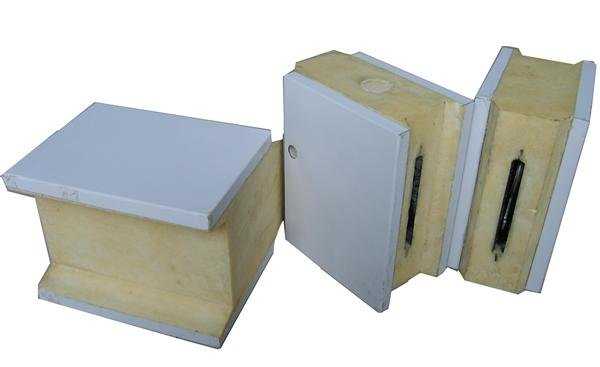

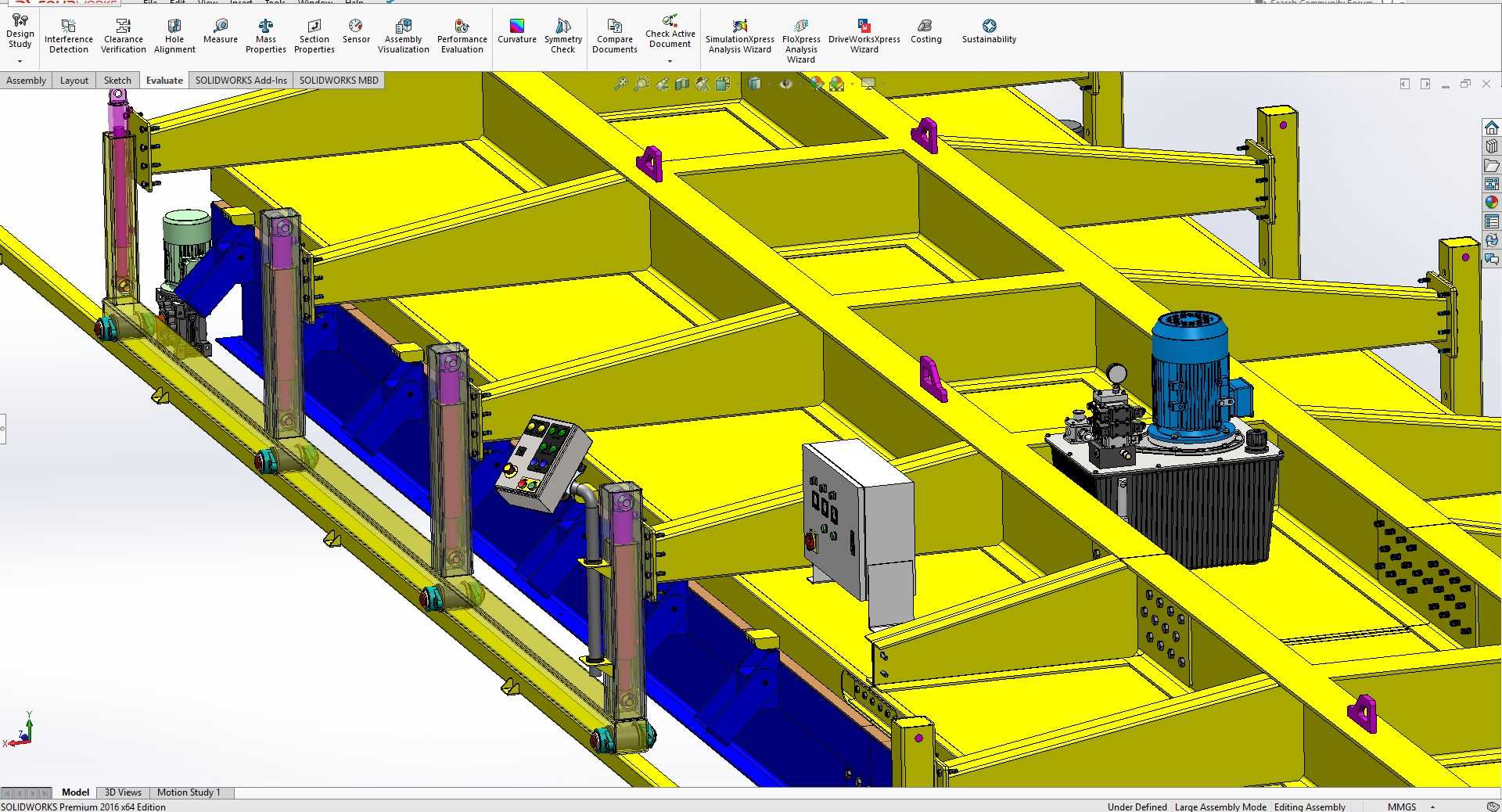

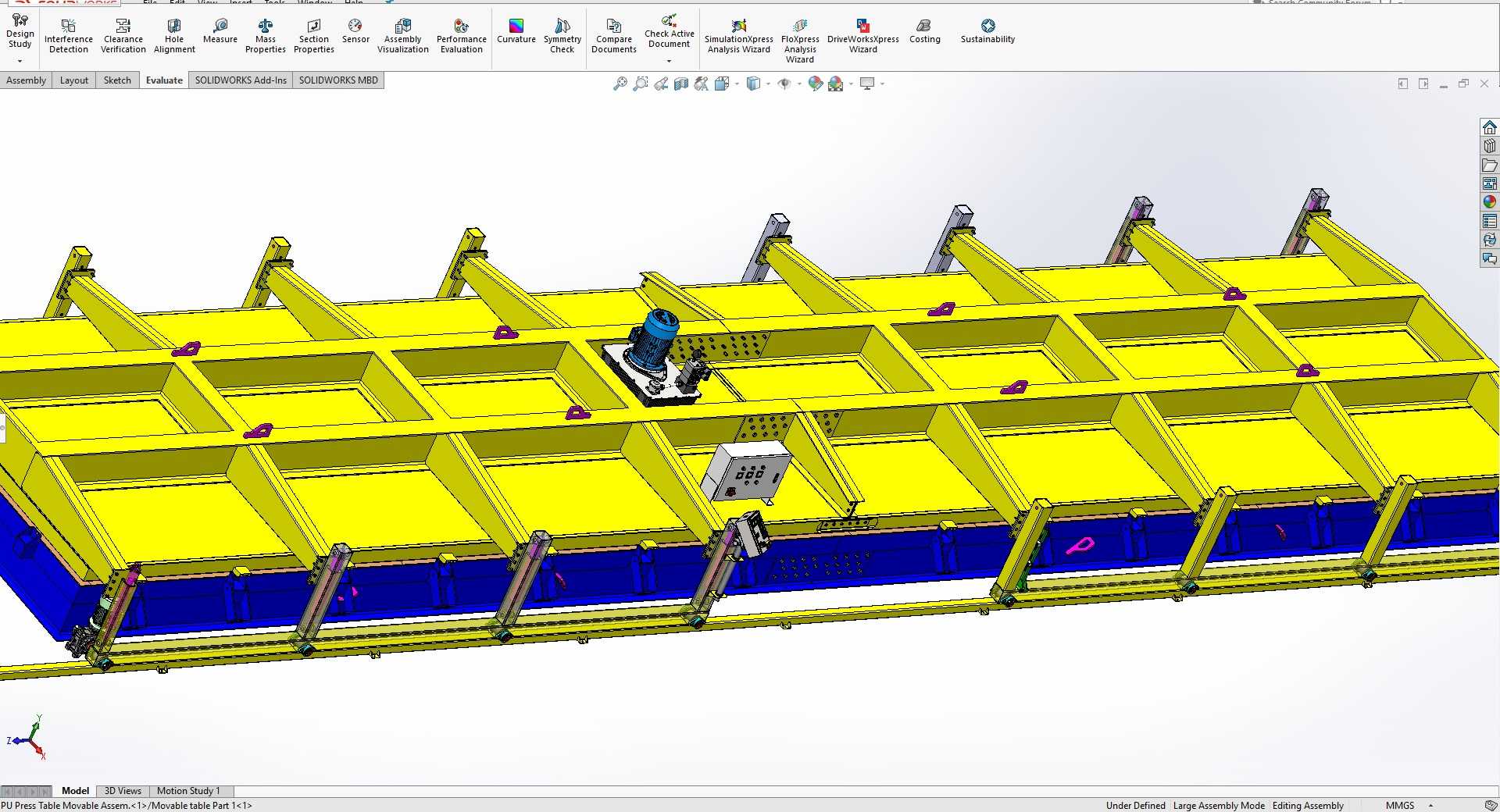

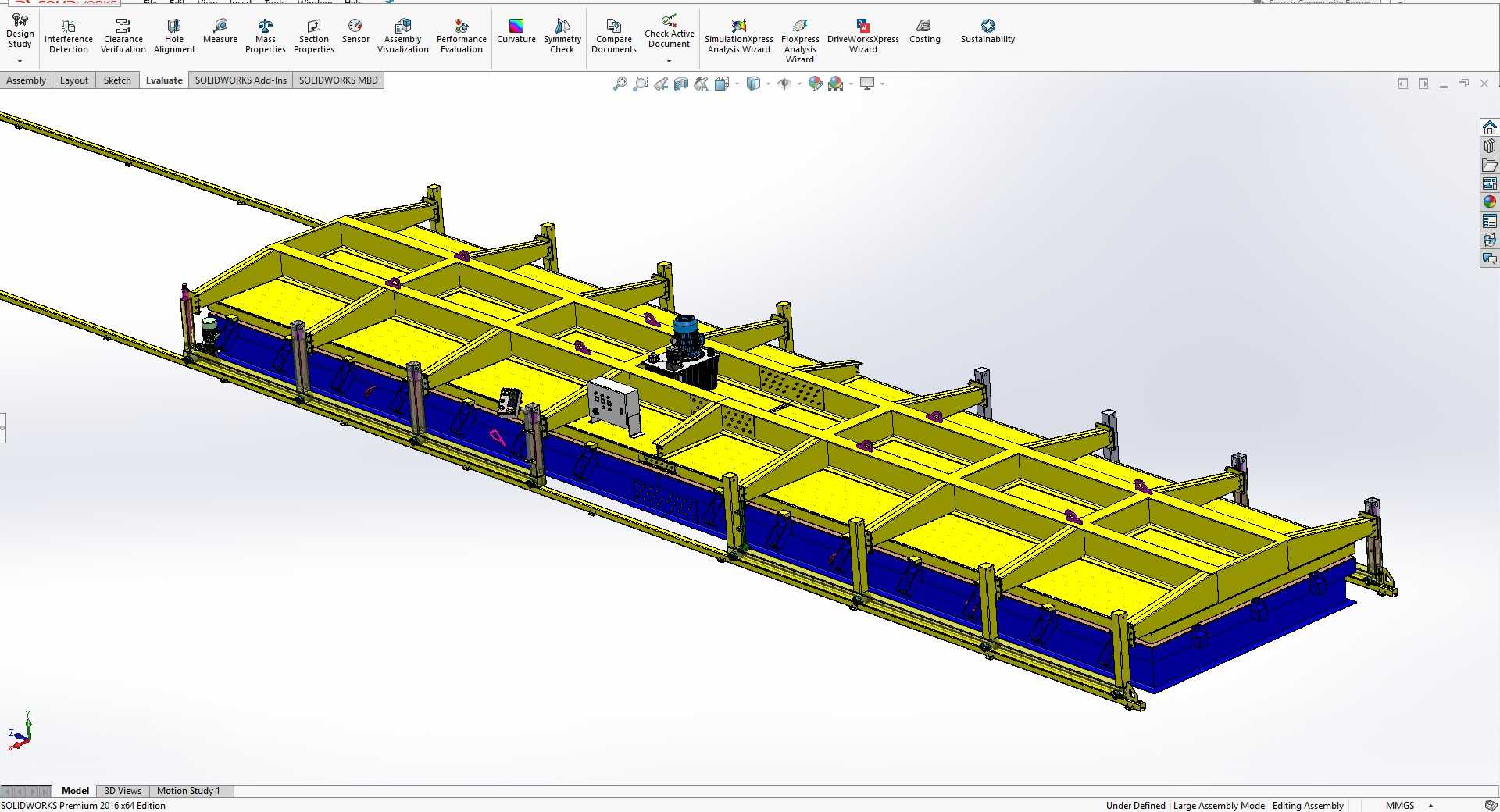

　　从结构布局来看，设备采用长条形龙门框架式主体，黄色焊接框架为主要承力结构，框架沿厢板长度方向布置多组可独立调整的压合立柱，每根立柱配备垂直方向的压合执行端，可根据不同长度、不同厚度的夹芯板调整压点位置与压合行程，适配从轻型冷藏车到重型冷藏挂车不同规格的厢板加工需求。底部设置通长的蓝色支撑基准面，作为夹芯板放置的定位基准，基准面的平面度公差控制在每米0.1mm以内，保证压合过程中板件不会因为基准不平产生局部应力集中。

　　压合的锁止结构采用凸轮锁夹芯设计，相比传统的螺栓锁紧、气缸直压紧结构，凸轮锁的锁止行程更短，锁止力保持稳定，不会因为气源压力波动出现压合力衰减的问题，在PU层固化保压的过程中，凸轮锁可以持续提供稳定的压合力，不需要持续供给气压或液压动力，降低生产过程中的能耗同时也避免了动力中断导致的压合失效。设备集成的液压动力单元布置在框架侧部，包含液压泵、蓄能器、控制阀组与压力检测元件，可为多组压合立柱提供同步的压合动力，压合压力可根据不同PU芯材的硬度、蒙皮材质做无级调整，避免压力过大压溃芯层，或是压力不足导致贴合不牢。

　　设计过程中充分考虑了现场操作的便利性，框架侧部安装有独立的操作控制箱，箱体上设置有压力调节旋钮、动作控制按钮与状态指示灯，操作人员可在装夹完板件后直接在侧部完成压合作业的操作，不需要往返于控制柜与工件之间。压合立柱的导向部分采用线性导轨结构，保证压头垂直运动的直线度，避免压合过程中出现侧向力划伤板件表面。框架上预留的多组紫色定位块安装位，可根据不同板件的宽度、压合工艺要求快速调整定位块位置，实现不同规格产品的快速换型，减少生产准备时间。

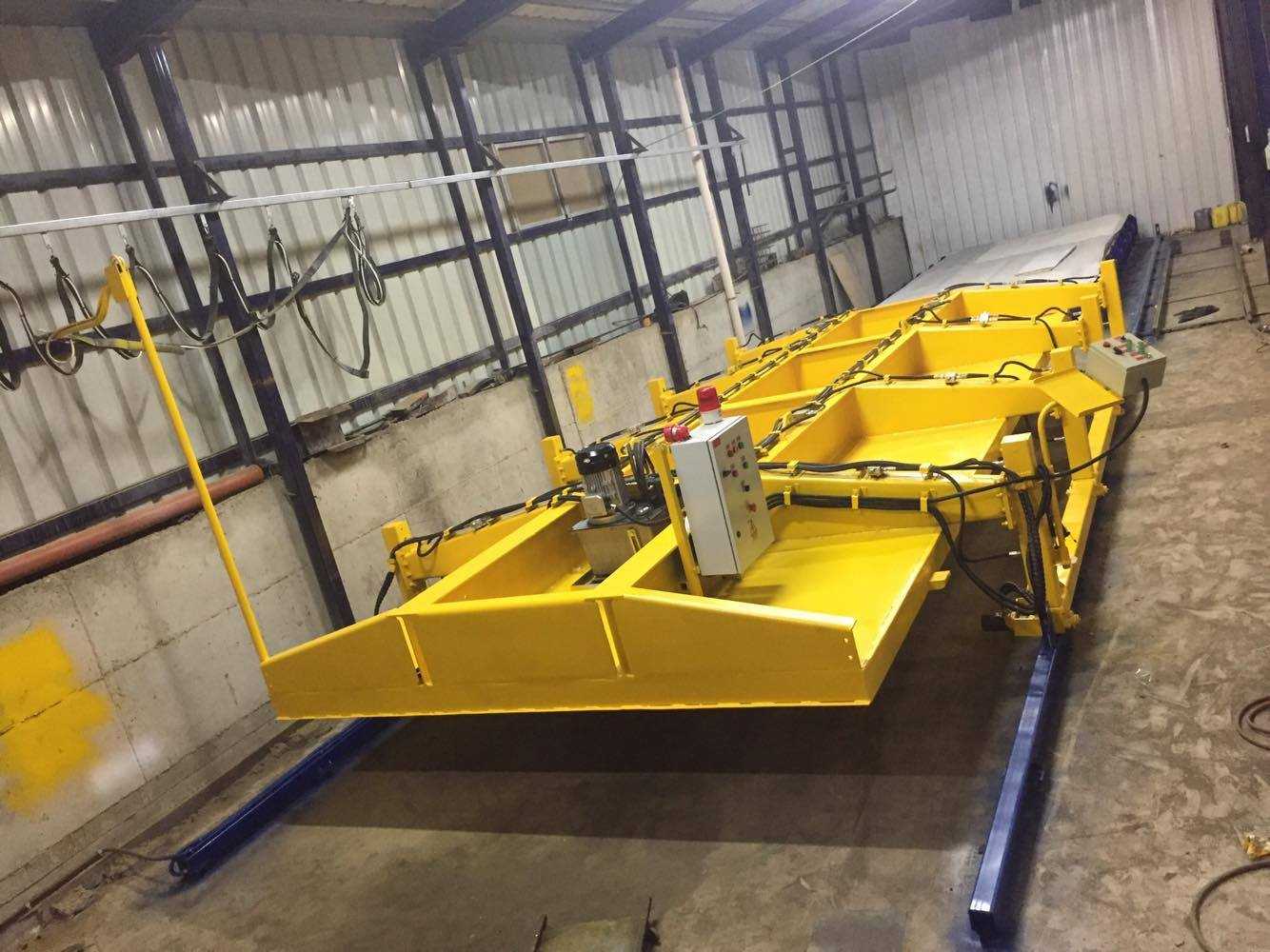

　　从安装边界来看，这套压合结构的整体长度适配常规13米以内冷藏车厢板的加工需求，框架宽度方向预留了足够的操作空间，方便操作人员上下料、调整定位件，设备底部设置有可调地脚，可在安装时调整整体框架的水平度，抵消车间地面的平整度误差，不需要做专门的设备基础，降低车间的改造成本。压合头的端部设置有柔性缓冲垫，压合过程中不会对夹芯板的蒙皮表面造成压痕、划伤，减少后期表面处理的工作量。液压系统的散热结构集成在动力单元上，可满足长时间连续保压作业的散热需求，避免夏季高温环境下液压油温度过高导致的密封件老化、压力不稳问题。

　　在实际生产应用中，这套结构除了用于冷藏卡车的夹芯板压合，也可适配其他采用PU夹芯结构的复合板材压合作业，比如保温方舱板、洁净室围护板的生产，只需要调整压合立柱的间距、压合压力参数即可快速适配。结构的受力经过有限元校核，在满负载压合状态下框架的最大变形量控制在允许范围内，不会因为框架变形导致压合面的压力分布不均，保证整板各个位置的压合质量一致。凸轮锁的锁止位置做了耐磨处理，长期反复使用不会出现锁止间隙过大、锁止力不足的问题，减少设备的维护频次。
