35000升三轴燃油运输半挂罐体结构

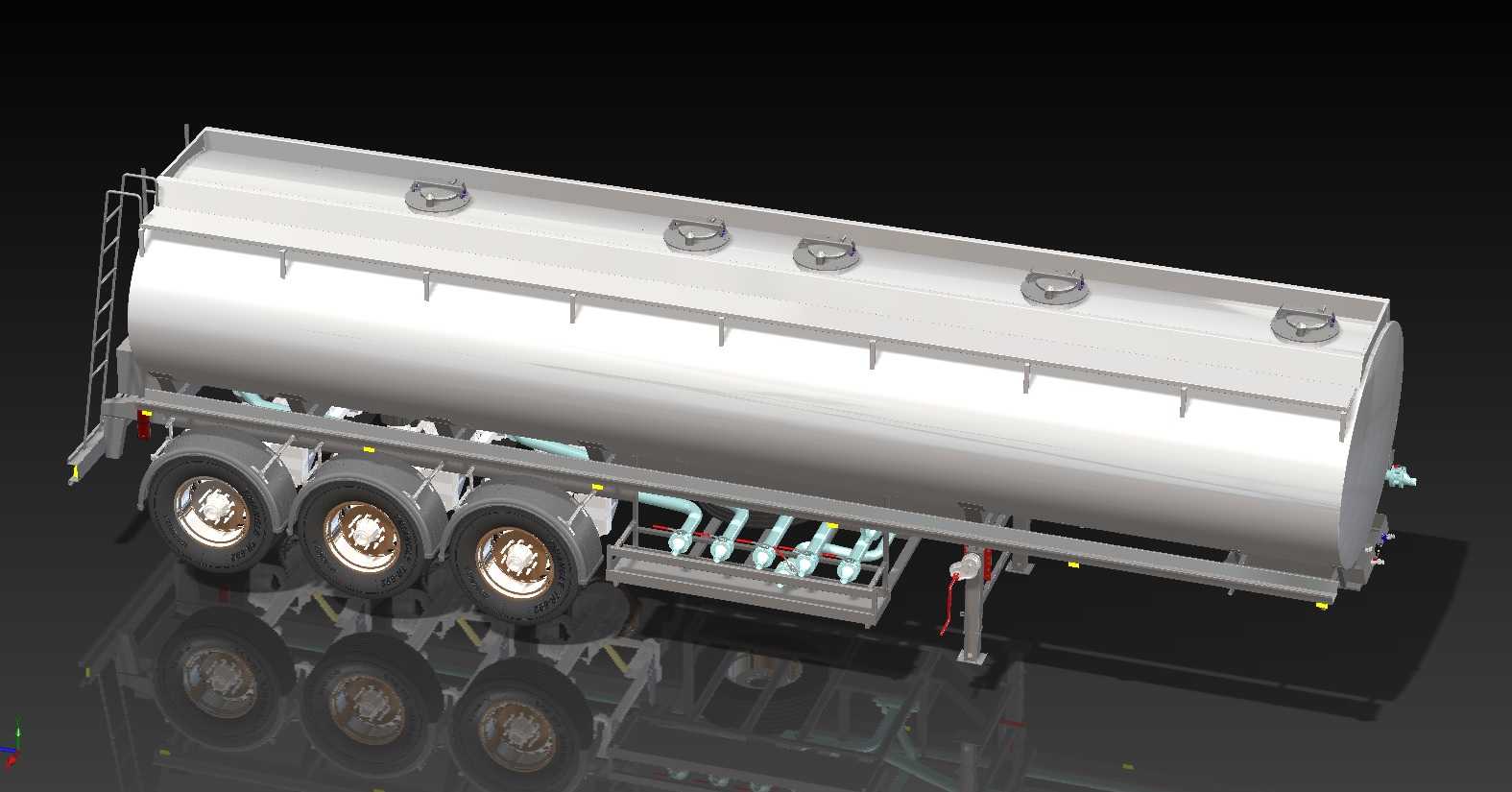

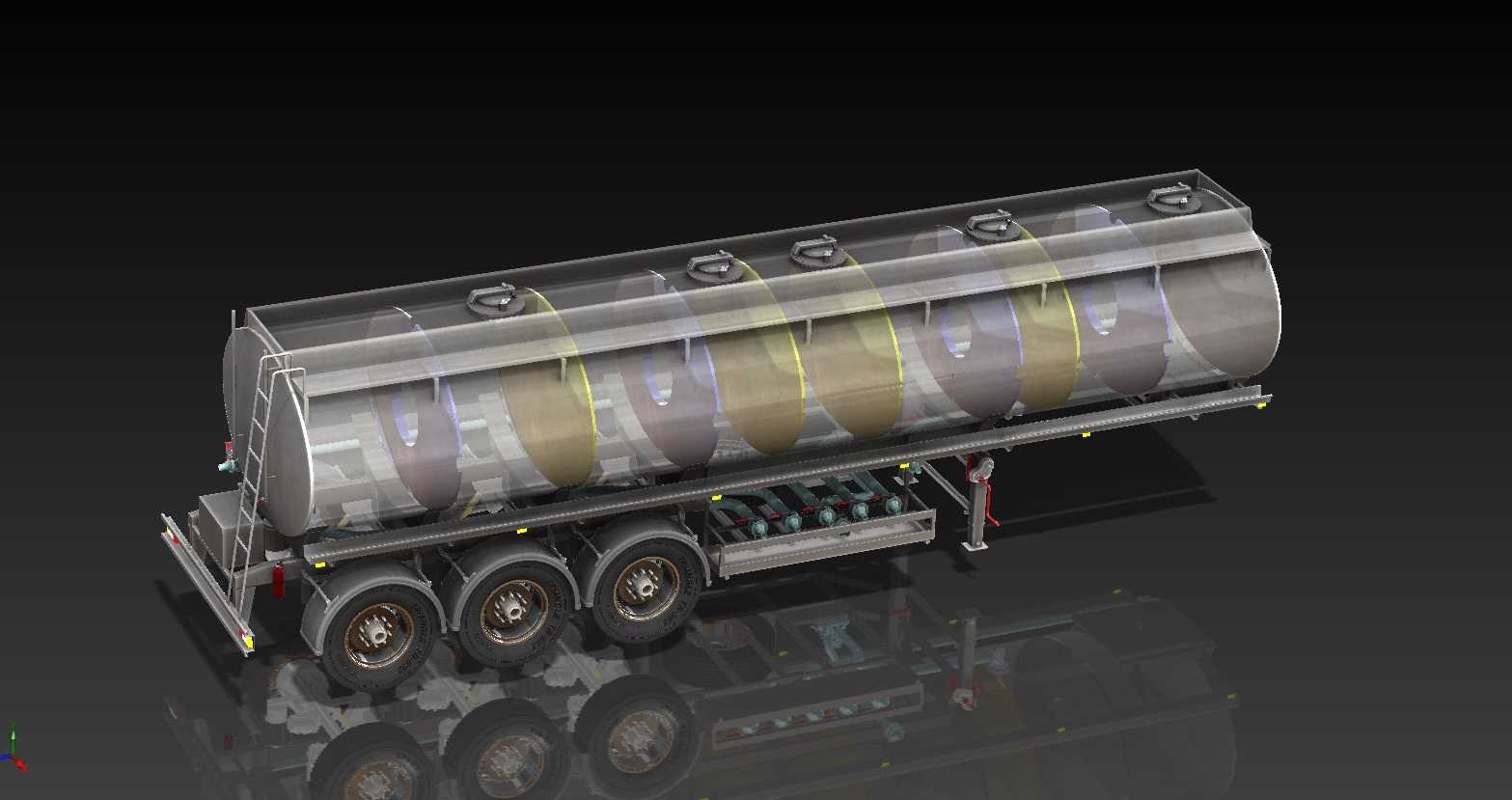

　　这款35000升容量的燃油运输半挂罐体，主要面向公路干线成品油转运、油库到终端加油站的配送场景，也可适配部分工业燃油的中短途转运需求，是危化品液体公路运输领域的常见承载装备。从结构设计逻辑来看，罐体采用卧式圆筒形承压结构，内部沿筒体轴向间隔设置多道防波板，防波板上开有过流孔与通气孔，既能够降低车辆行驶过程中罐内燃油的液体晃动冲击，减少行驶过程中液体涌动对车架产生的附加交变载荷，提升行驶稳定性，也能在紧急制动、急转向工况下避免液体重心瞬间偏移带来的侧翻风险。罐体顶部沿轴向均匀布置多组人孔与装卸料口，人孔盖配备密封锁紧结构与呼吸阀组件，能够平衡罐内压力，避免运输过程中温度变化导致罐内压力异常升高或形成负压，

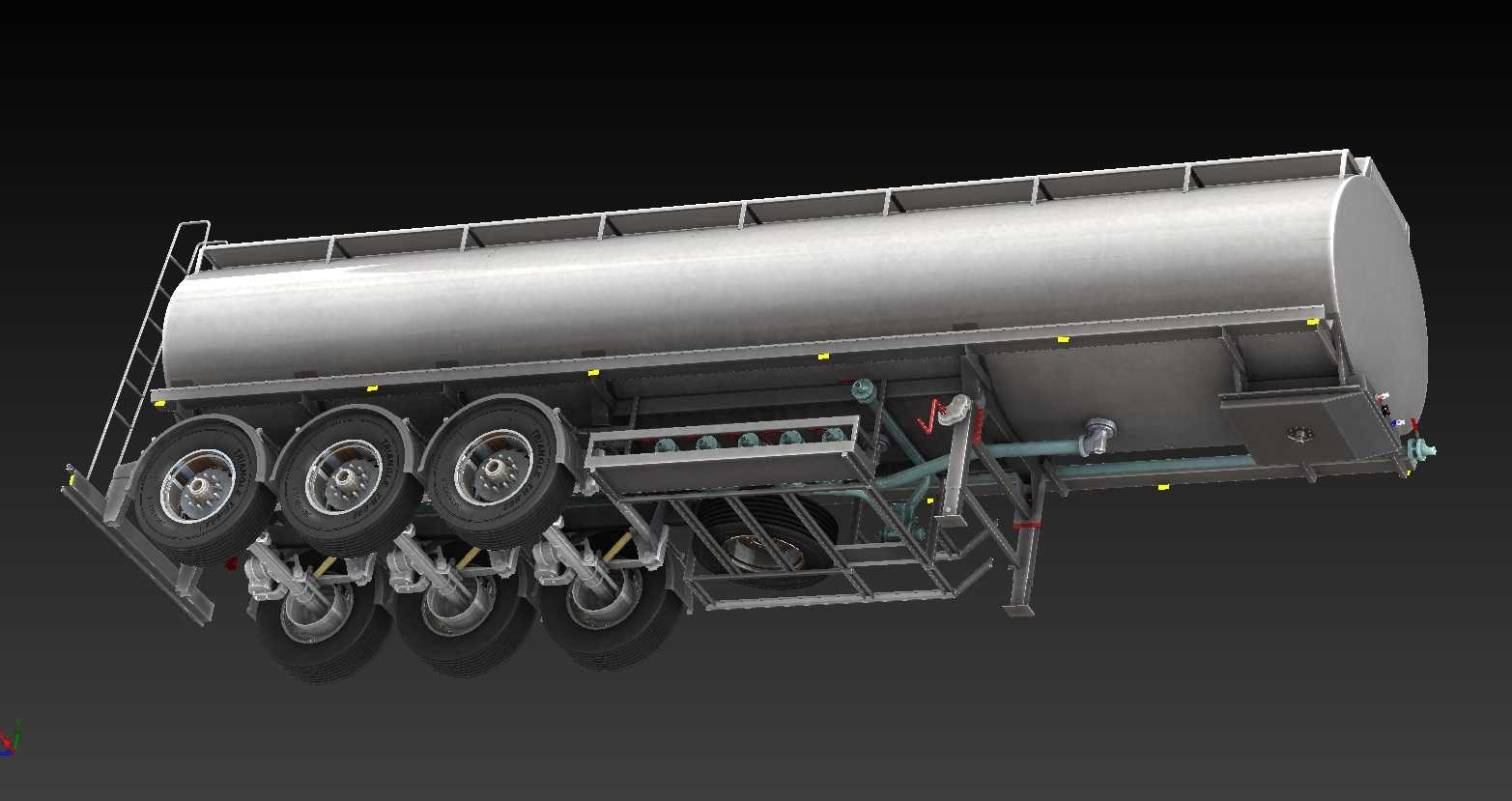

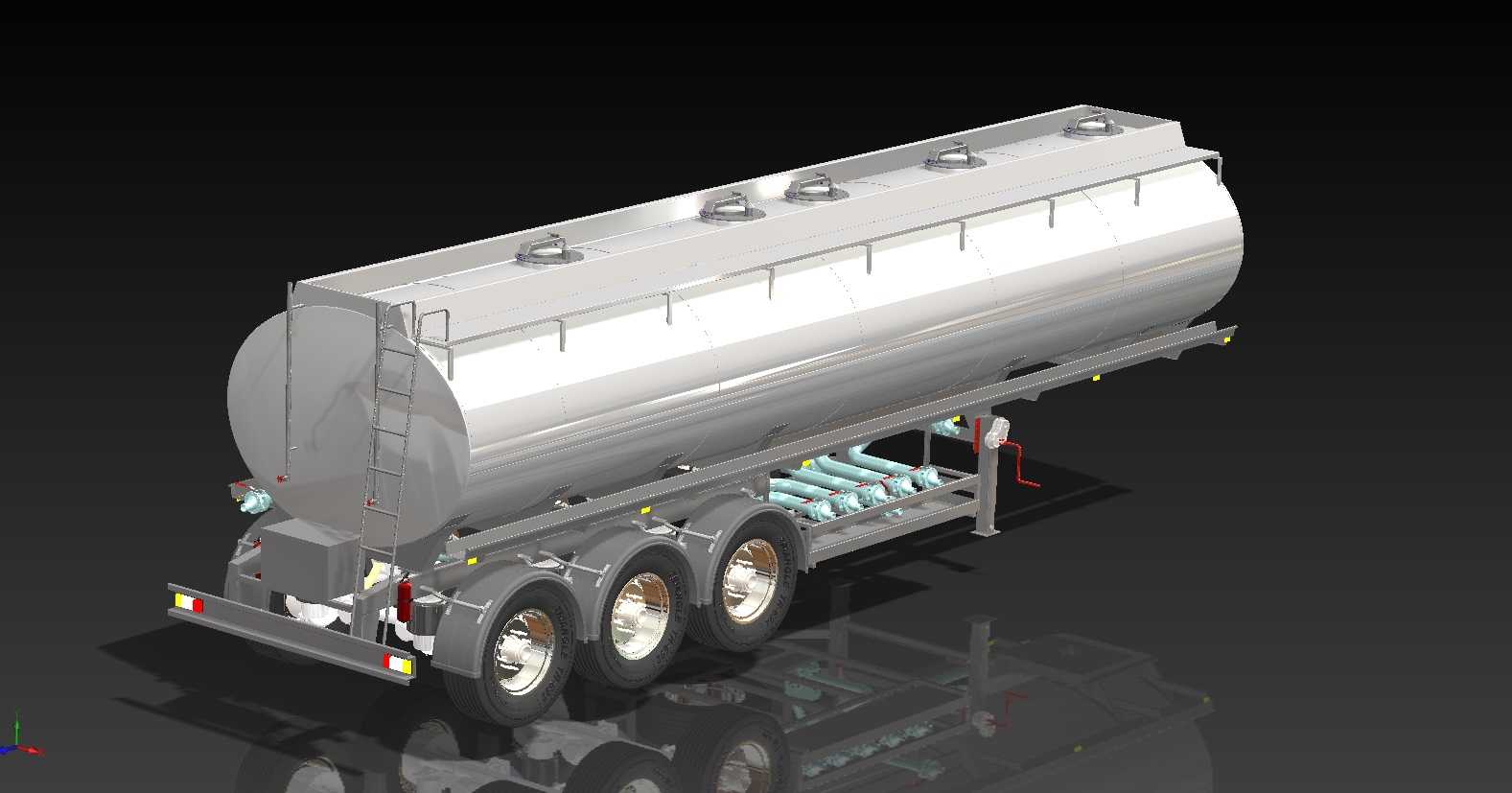

　　同时满足日常检修时人员进入罐体内部清理、检查的通行需求。罐体侧面设置爬梯连通顶部操作平台，方便操作人员登顶进行装卸作业、阀门检查与日常维护。底盘部分采用三轴半挂承载结构，车桥选用重载型商用车桥，匹配鼓式制动结构与悬架系统，支腿布置在罐体前端下方，在与牵引车脱离时能够稳定支撑整车载荷，罐体底部沿轴向布置装卸管路系统与紧急切断阀组，管路排布紧贴底盘下沿，避免行驶过程中被路面凸起剐蹭，同时预留了与装卸站点管路快速对接的接口位置。从安装边界来看，罐体与半挂车架之间采用鞍座连接结构，鞍座与罐体焊接位置做了局部加强处理，分散罐体载荷对车架的应力集中，整车宽度符合公路货运车辆外廓尺寸限值要求，轴距设置兼顾了转弯通过性与轴荷分配，

　　空载与满载状态下的轴荷分布均满足道路行驶的法规要求，不会出现单轴载荷超限的问题。设计过程中充分考虑了燃油介质的易燃易爆特性，罐体材质选用适配燃油储运的专用板材，所有焊接位置均做连续密封焊处理，避免介质渗漏，罐体外部预留了防静电接地装置的安装位置，能够将运输过程中产生的静电及时导除，降低安全隐患。罐体底部的管路系统还设置了排污口，位于罐体最低点位置，方便定期排出罐底沉积的杂质与积水，保证储运燃油的清洁度。防波板的间距设置经过载荷校核，既不会因为间距过大导致防波效果不足，也不会因为间距过小造成罐体自重过高、有效容积被过多占用，在结构强度与有效载荷之间做了平衡。车架侧方设置了防护栏结构，能够避免侧面剐蹭直接损伤罐体或管路，同时满足车辆侧面防护的安全规范要求。尾灯与标识安装位在车架尾部预留，方便安装危化品运输专用的警示标识与信号装置，适配危化品运输车辆的上路规范。
