捡拾器配套后防护牵引一体式后保险杠

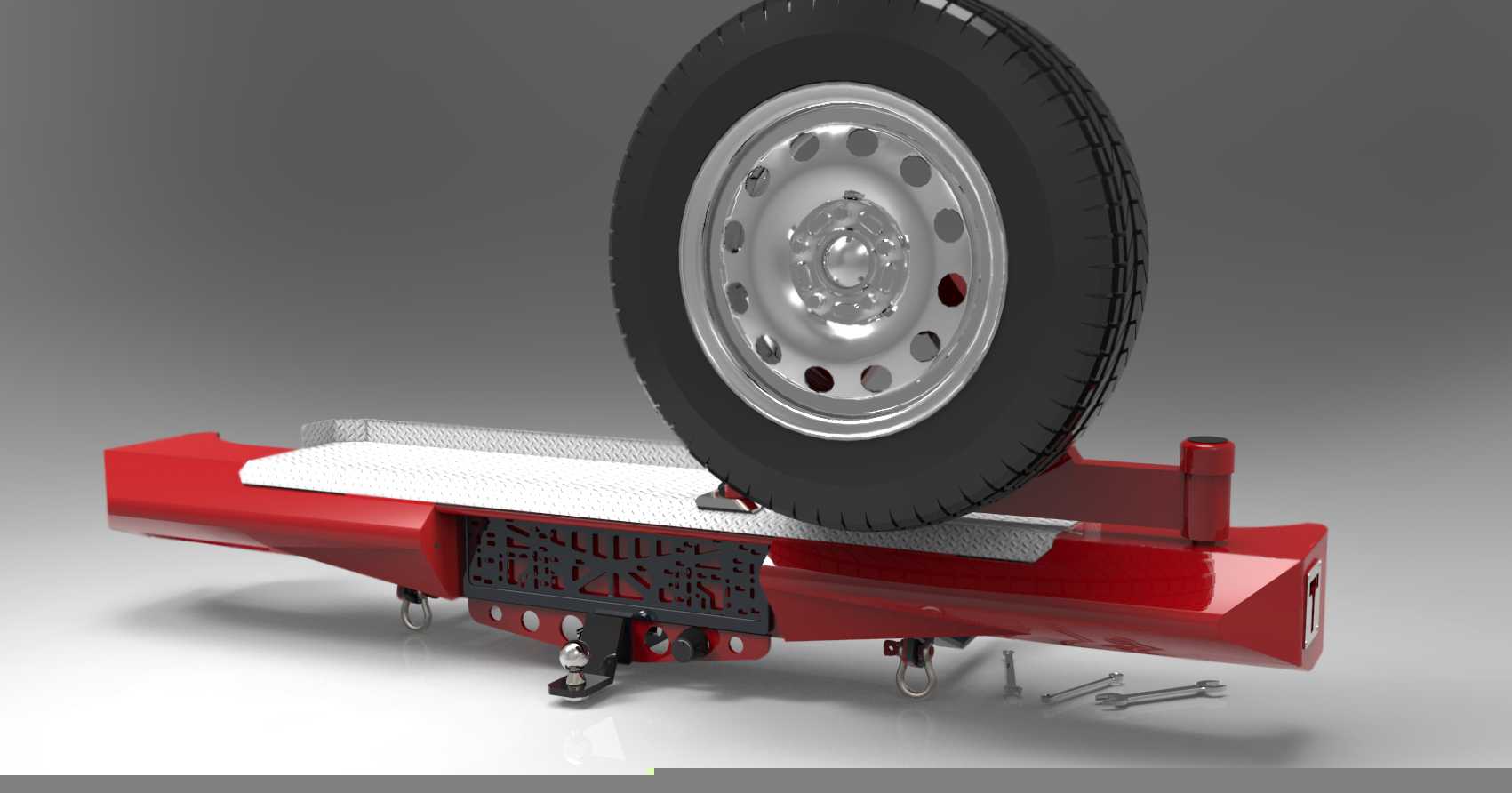

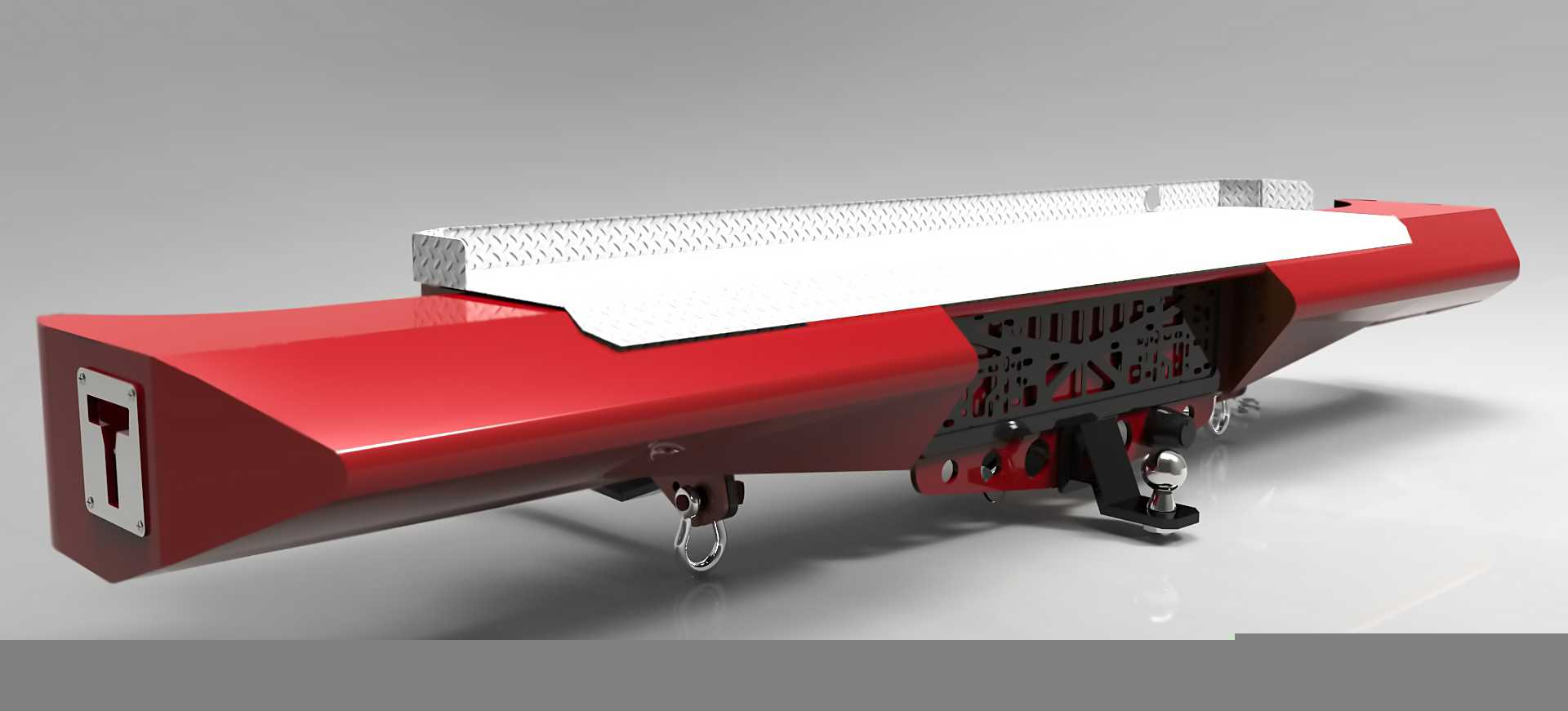

　　这款后保险杠主要配套农用捡拾类作业设备使用，在田间转运、道路行驶场景下承担后部防护、外挂牵引、作业附件挂载的多重作用，区别于普通乘用车辆的保险杠结构，其设计完全围绕作业设备的重载使用需求展开，没有多余的装饰性结构，所有造型与结构特征都服务于实际功能。从结构布局来看，主体采用横向贯通的箱型梁作为承载基础，梁体截面做了变截面设计，中部区域因为要集成牵引座、挂载吊耳等受力部件，截面高度更大，材料壁厚也做了针对性加厚，向两侧延伸的部分逐步收窄，在保证整体防护覆盖范围的前提下，尽可能降低整体自重，避免过多增加设备后部的轴荷负担。上部的防滑踩踏平台采用花纹板结构，表面的菱形防滑纹路可以在操作人员踩踏进行设备检修、挂接作业时提供足够的摩擦力，

　　即使沾附田间泥土也不容易打滑，平台边缘做了折边处理，既提升了平台自身的结构刚度，也能避免锐边割伤操作人员。中部的镂空安装区域采用框架式加强筋结构，既为拖车钩、电气接口、液压快插接头预留了安装空间，镂空的设计也能减少作业时泥土、秸秆的堆积，避免杂物卡滞牵引部件的活动行程，同时框架结构的筋条走向完全按照受力路径布置，牵引时的拉力可以通过筋条均匀分散到整个主体梁上，不会出现局部应力集中导致的结构开裂问题。下部集成的牵引部件包含球头拖车钩与两个对称布置的D型吊耳，球头拖车钩适配标准的欧式拖挂接口，可以连接转运拖斗、附属作业机具，吊耳则可以用于挂接绳索、吊装保险杠本体，也能在设备陷车时作为牵引点使用，

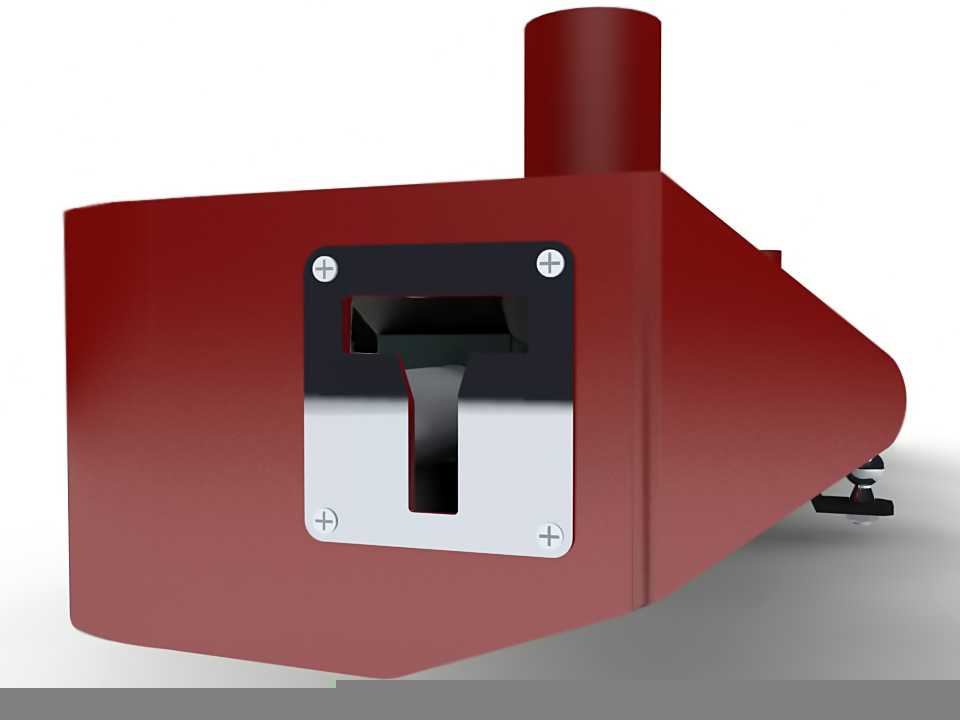

　　牵引部件的安装座直接与主体梁的内部加强板焊接为整体，连接强度满足重载牵引的载荷要求，不会出现牵引时底座脱落的问题。两侧的端部结构做了斜切收角处理，避免设备在狭窄田块转向时，保险杠端部刮蹭田埂或者周边障碍物，端部还预留了反光标识安装位，满足道路行驶时的后部警示要求。安装边界方面，这款保险杠的安装点全部布置在设备后部的主车架纵梁上，安装孔位采用长圆孔设计，可以补偿车架焊接时的位置公差，降低安装对位的难度，安装面与车架纵梁的贴合面做了铣平处理，保证连接时的贴合度，避免螺栓受剪出现松动。设计过程中优先考虑了田间作业的复杂工况，所有外露的金属部件都做了对应的防腐耐磨处理，红色的外表面涂层采用耐候性粉末喷涂，可以抵御田间泥水、化肥农药的腐蚀，

　　长期户外使用也不容易出现涂层脱落生锈的问题。不同于普通防护杠只考虑碰撞防护的单一功能，这款结构把人员踩踏、牵引挂接、附件安装、防剐蹭的功能全部整合到一起，不需要在设备后部额外焊接其他支架，整体集成度更高，后期维护时只需要对牵引铰接部位定期加注润滑脂即可，没有其他复杂的维护点。在实际作业场景中，操作人员站在上部平台就可以完成后部机具的挂接、管线连接操作，不需要额外垫脚，牵引挂接时的操作空间也做了预留，挂接拖车时不需要俯身对位，站在侧面就可以完成锁销的插拔操作，两侧的吊耳还可以挂接捆扎绳，对装载的物料进行固定，完全适配捡拾设备转场、作业、装载的全流程使用需求。
