皮卡车后防护带拖挂功能保险杠结构

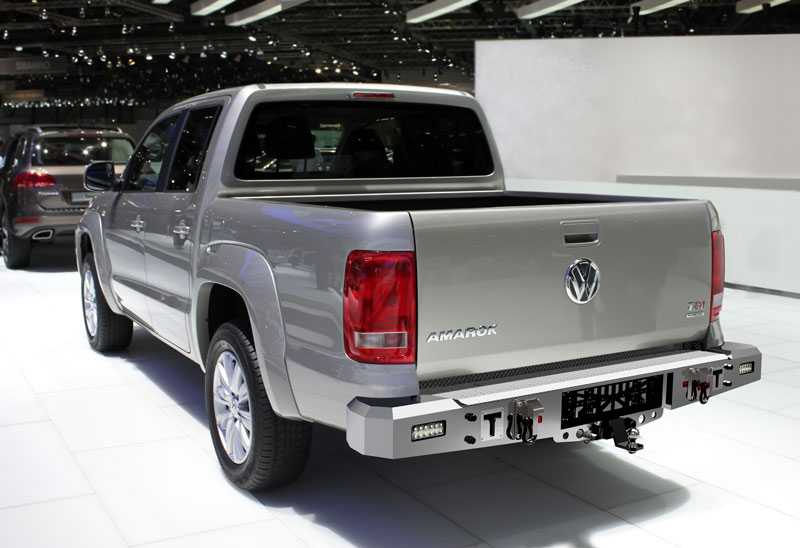

　　这款保险杠针对皮卡车型后防护需求设计，同时集成了拖挂连接、辅助照明、外置操作接口等拓展功能，适配多数非承载式车身皮卡的后纵梁安装点位。从实际应用场景来看，这类结构主要服务于越野穿越、户外作业、工具类皮卡用户，日常行驶中承担后部碰撞缓冲、防钻入防护的作用，在户外作业场景下可直接连接拖挂球头拖拽小吨位拖车、摩托架、露营装备托架，无需额外加装后拖杠，减少改装冗余。

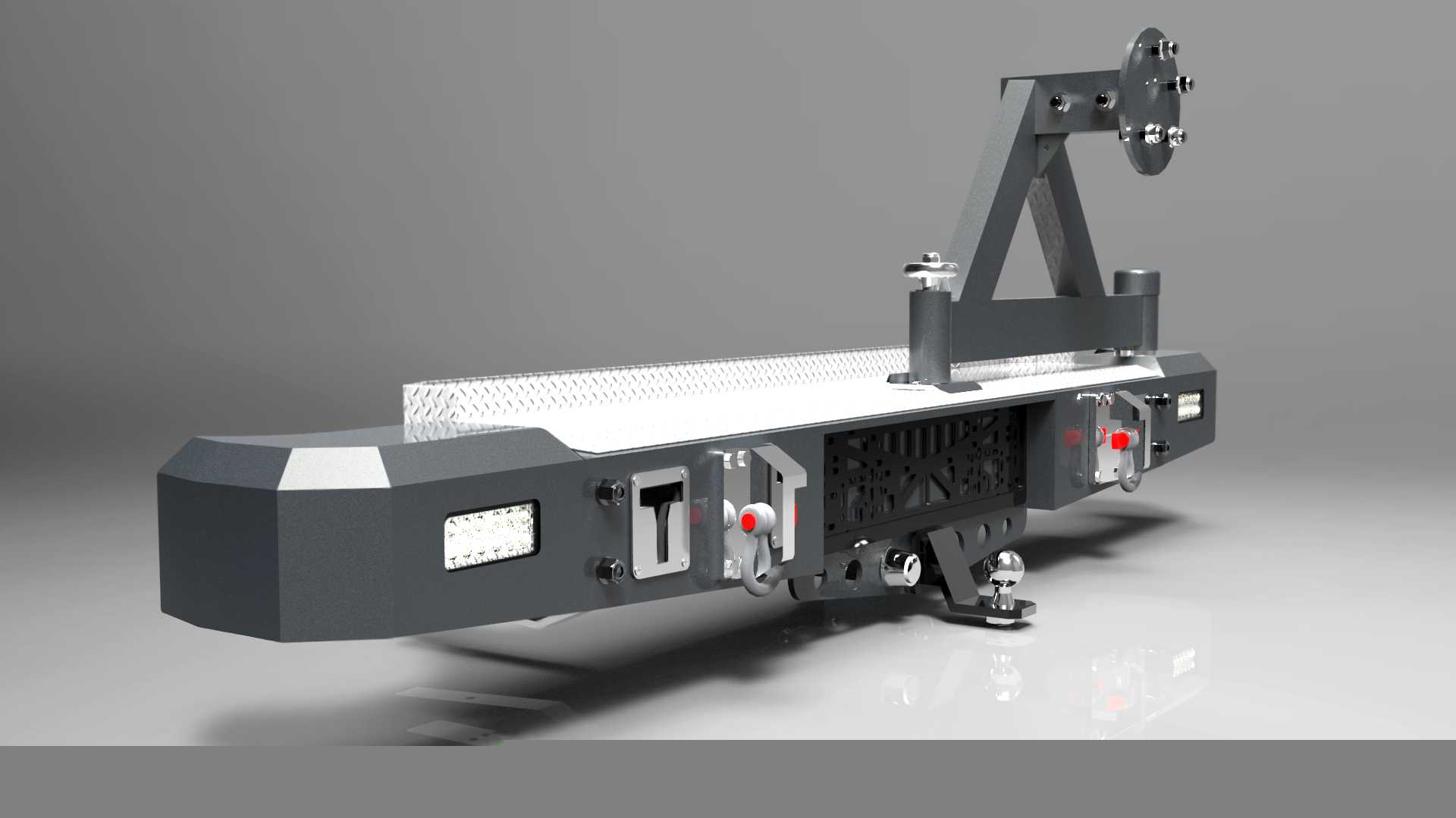

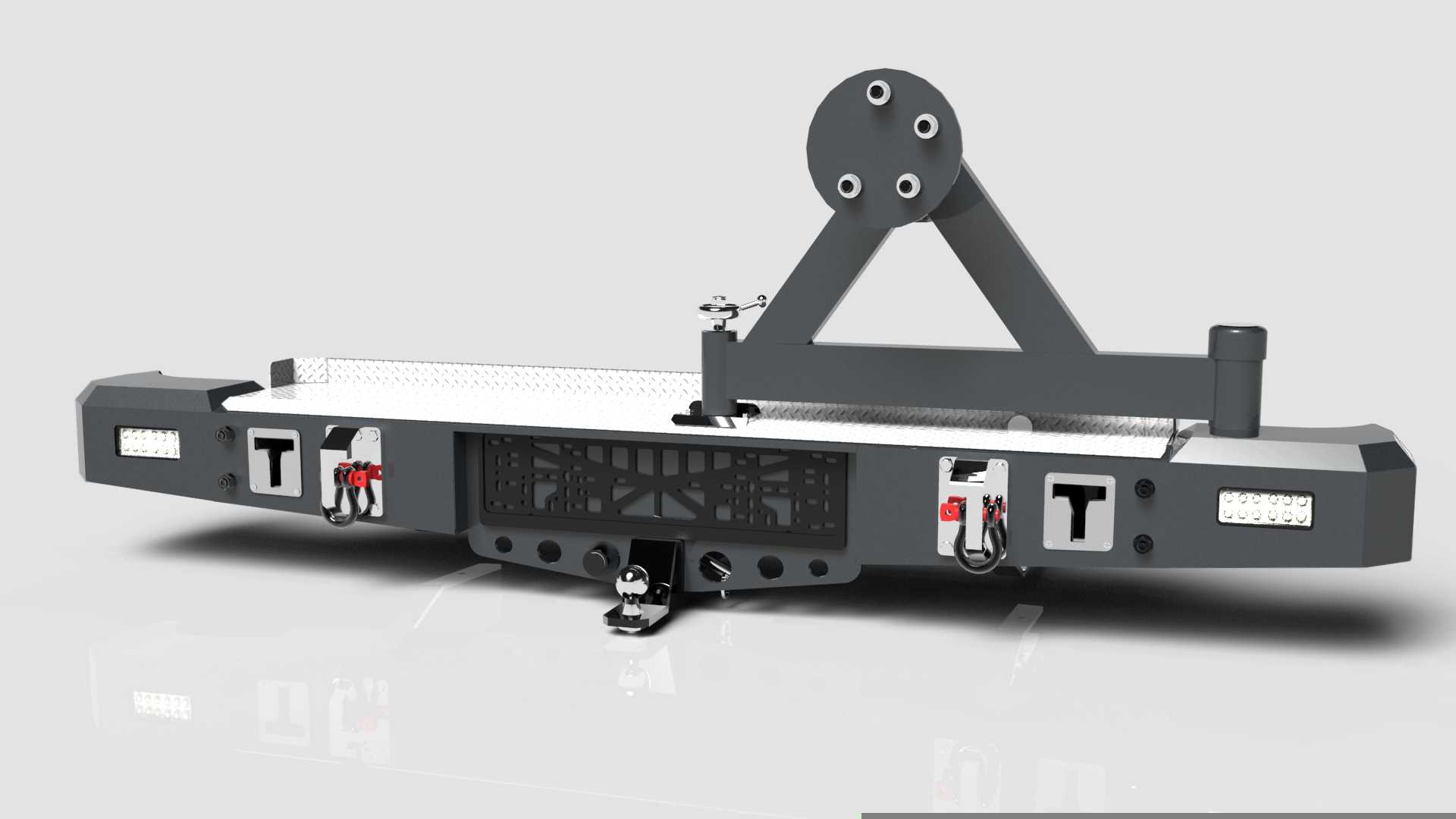

　　设计思路上优先考虑了安装兼容性与结构强度，主体采用分段式箱型焊接结构，主受力梁对应皮卡后纵梁的安装孔位做了加厚连接板设计，安装面预留了多组可调长圆孔，可适配不同宽度的皮卡车型后车架间距，避免不同车型车架公差导致的安装错位。上部的防滑踩踏面做了冲压防滑纹理，日常使用中可作为后货箱取放物品的踩踏平台，边缘做了圆弧包边处理，避免剐蹭衣物或磕碰肢体。

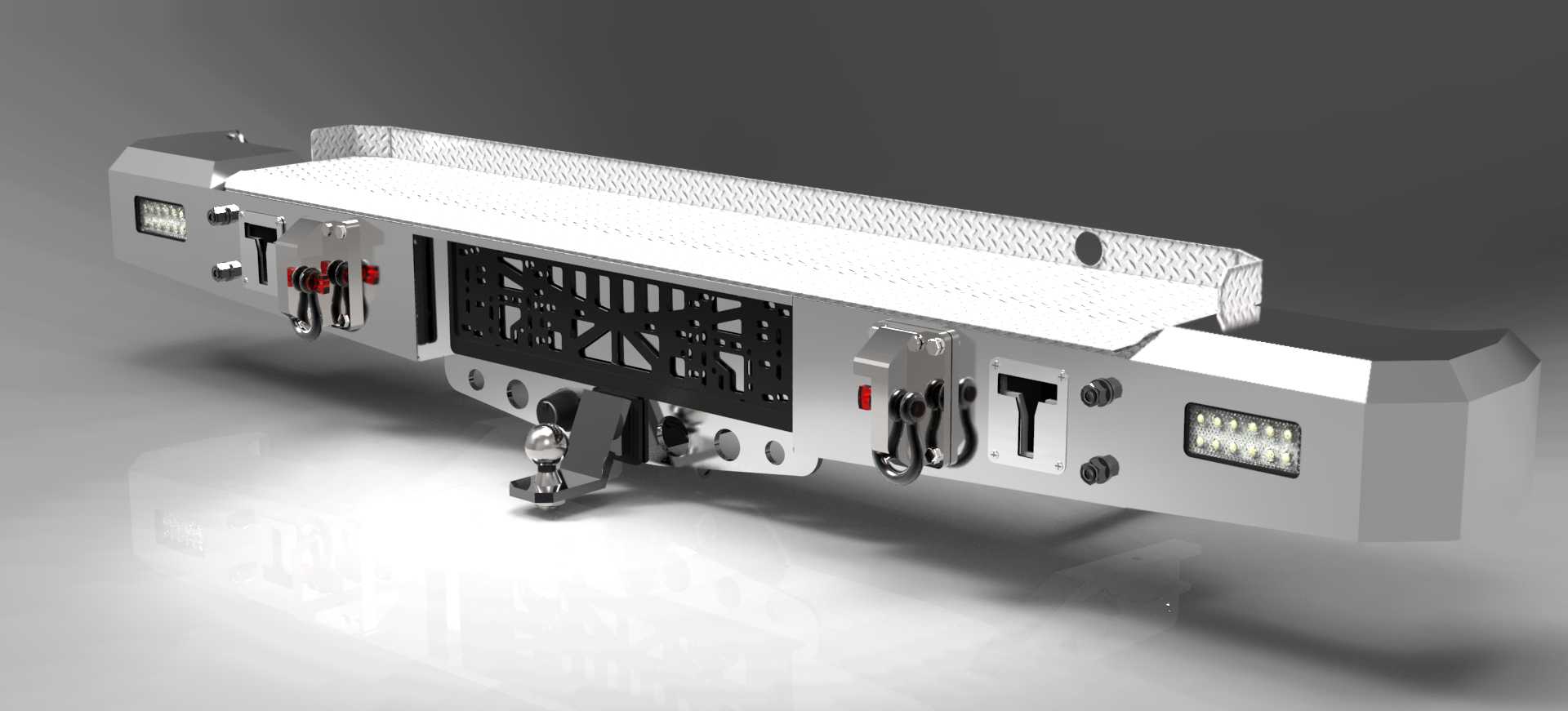

　　功能集成方面，主体两侧嵌入了矩形辅助照明灯，可在倒车、野外夜间作业时提供后部大范围照明，灯组做了内嵌式防护，突出的灯面低于保险杠外轮廓，避免越野时飞石撞击损坏灯组。中部预留了方口拖挂安装位，标配的拖车球座采用快拆结构设计，不需要拖挂功能时可快速拆除球头，减少后部突出长度，提升通过性；拖挂位旁集成了拖车电源接口与气路接口预留位，可直接对接拖挂设备的灯光、气刹管路，无需后期额外打孔走线。两侧设置了外置的红色快卸锁扣，可用于固定外置脱困板、工兵铲等户外装备，锁扣采用弹簧复位结构，行驶中不会因颠簸松脱。

　　结构细节上，上部的备胎支架采用三角加强筋焊接结构，连接点做了双螺栓锁紧设计，可承载全尺寸备胎的重量，支架上部的连接法兰做了多孔位可调设计，可适配不同孔距的备胎轮毂，也可根据使用需求拆除支架，拓展为行李平台或其他后置装备的安装基座。保险杠主体的棱角做了切角处理，既提升了外观的硬朗风格，也能在越野通过狭窄路段时减少边角剐蹭障碍物的概率，主体下部预留了雷达探头安装位，可适配原车倒车雷达的安装需求，不会因改装保险杠遮挡雷达探测信号。

　　安装边界方面，这款保险杠的整体宽度控制在1800mm以内，对应多数中型皮卡的车身宽度，安装后单侧突出车身侧面不超过50mm，符合道路行驶的外廓尺寸要求；安装后保险杠下部最小离地间隙比原车后杠提升40mm左右，避免越野时后杠托底磕碰；纵向安装深度控制在220mm，不会过度占用车尾后部空间，不影响尾门的正常开启角度，即使尾门完全下放也不会与保险杠主体发生干涉。主体材质采用高强度钢冲压焊接，主受力板厚度为5mm，安装连接板厚度为8mm，在保证结构强度的同时控制整体重量，不会给后悬架造成过多的额外负载。表面采用哑光耐磨涂装，可抵御日常行驶中的飞石击打、泥水腐蚀，适合户外复杂工况使用。
