带防坠平台臂的高升力机架顶升装置

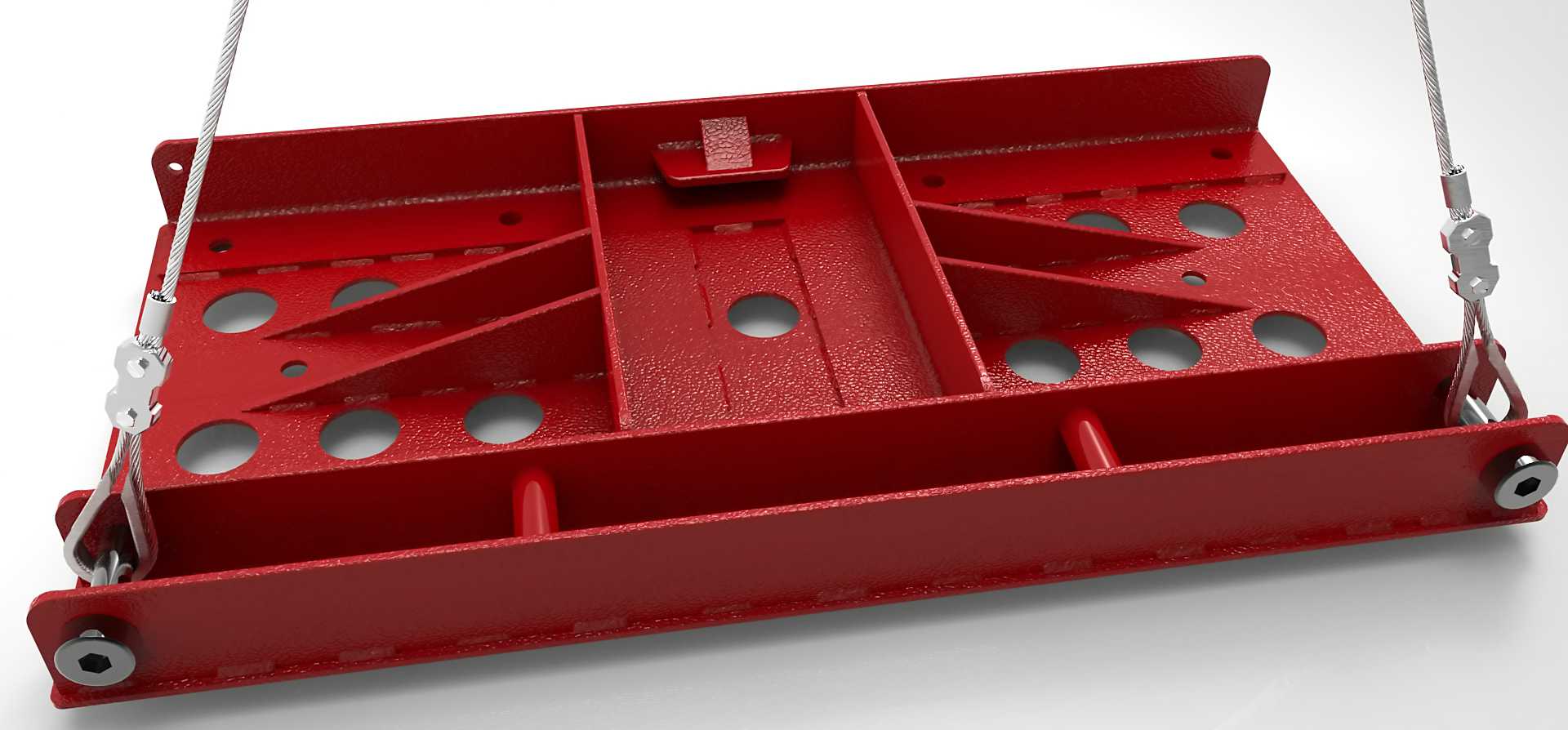

　　在仓储重型货架高位检修、工程施工临时机架顶升、重型设备安装对位这类需要持续高位承重的作业场景里，普通顶升设备往往缺少配套的防坠落冗余结构，一旦顶升受力出现偏移或者锁止失效，极容易引发机架下坠的安全事故，这款带防坠平台臂的高升力顶升结构，正是针对这类高危作业场景做的定向结构优化。从结构设计逻辑来看，主体承力架采用带等距调节孔的高强度型钢作为主支撑轨道，调节孔沿支撑臂长度方向等距排布，既可以根据实际顶升高度快速调整锁止卡位，也能在顶升到位后穿入承重销做机械硬锁止，避免单一液压或者机械顶升结构的单点失效风险。配套的平台臂直接卡装在主支撑轨道上，臂体与主轨道的配合面做了贴合式限位设计，不会在受力时出现横向窜动，

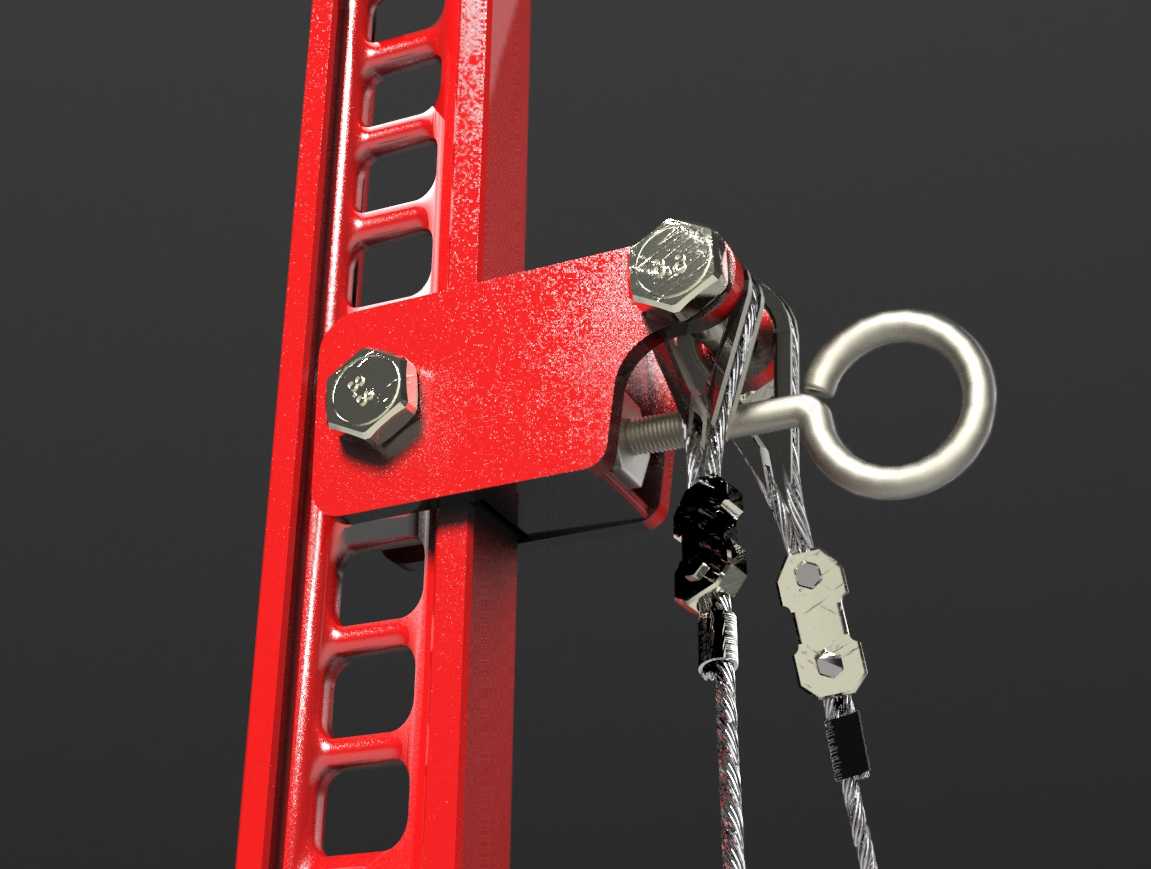

　　臂体端部预留的环形吊耳可以配合钢丝绳索具做二次牵拉防护，图中可见的钢丝绳锁扣采用双夹片紧固结构，能根据牵拉角度调整锁止位置，把平台臂和固定机架做硬连接，哪怕顶升主结构出现意外泄压或者滑移，牵拉索具也能兜住臂体，彻底阻断机架下坠的路径。做结构建模的时候，需要重点关注几个安装边界尺寸：首先是主支撑轨道的截面尺寸要和配套的机架卡槽匹配，轨道上调节孔的中心距要统一，保证不同高度下锁止销都能顺畅穿入；其次是平台臂与主轨道的配合间隙要控制在合理范围，间隙过小会出现升降卡滞，间隙过大则会导致受力时臂体晃动，影响顶升对位精度；还有端部吊耳的开孔中心要和臂体受力中心线重合，避免牵拉时出现额外的偏载力矩，长时间受力导致臂体变形。实际使用时，

　　这套结构不需要额外焊接固定，直接卡装在对应规格的立柱上就能完成组装，顶升过程中可以随着顶升高度逐次调整防坠索的长度，始终让索具处于轻微受力的张紧状态，不会干涉正常的顶升调整动作，相比普通无防坠的顶升设备，在高位长时间承重的作业场景下，安全冗余度提升非常明显，也符合高空重载作业的安全规范要求。建模过程中对所有承力部位的圆角过渡都做了对应处理，避免应力集中导致的结构断裂，螺栓连接部位都预留了足够的扳手操作空间，现场组装维护时不需要额外拆卸周边部件就能完成紧固件的紧固检查。
