毛毛虫造型带保险指示欧规插排结构设计

　　这款仿生毛毛虫造型的欧规电源接插装置，主要面向桌面工位、临时布线、小型工作室等需要多设备取电的场景，区别于传统方正造型的插排，分段式的柔性壳体结构可以根据桌面走线的弧度做小范围的形态调整，适配不同的桌面边角走线需求，避免传统硬壳插排无法贴合弧面、走线突兀的问题。产品头部集成了带保险丝的电源指示灯，当回路正常通电时指示灯亮起，若回路出现过载、短路情况保险丝熔断，指示灯同步熄灭，能让使用者快速判断供电回路状态，无需额外借助验电工具排查供电故障。头部同时设置了跷板式电源开关，开关采用内凹式的按键布局，避免日常摆放、线材剐蹭导致的误触断电，开关的行程设置在3mm左右，按压力度控制在1.5N-2N，兼顾操作手感与防误触需求。

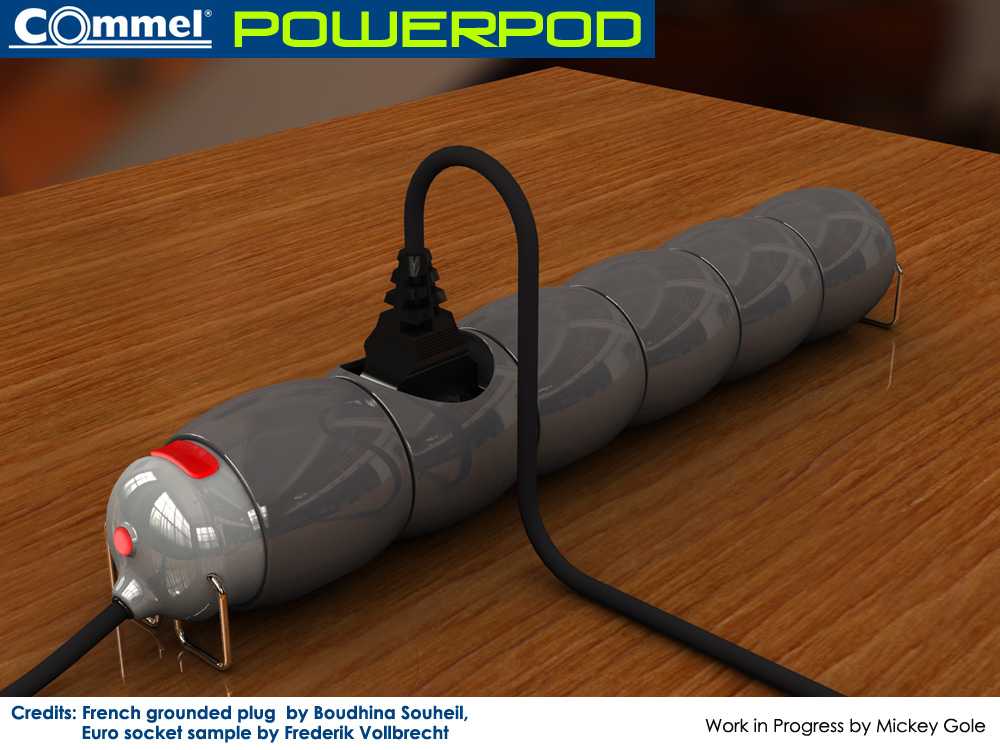

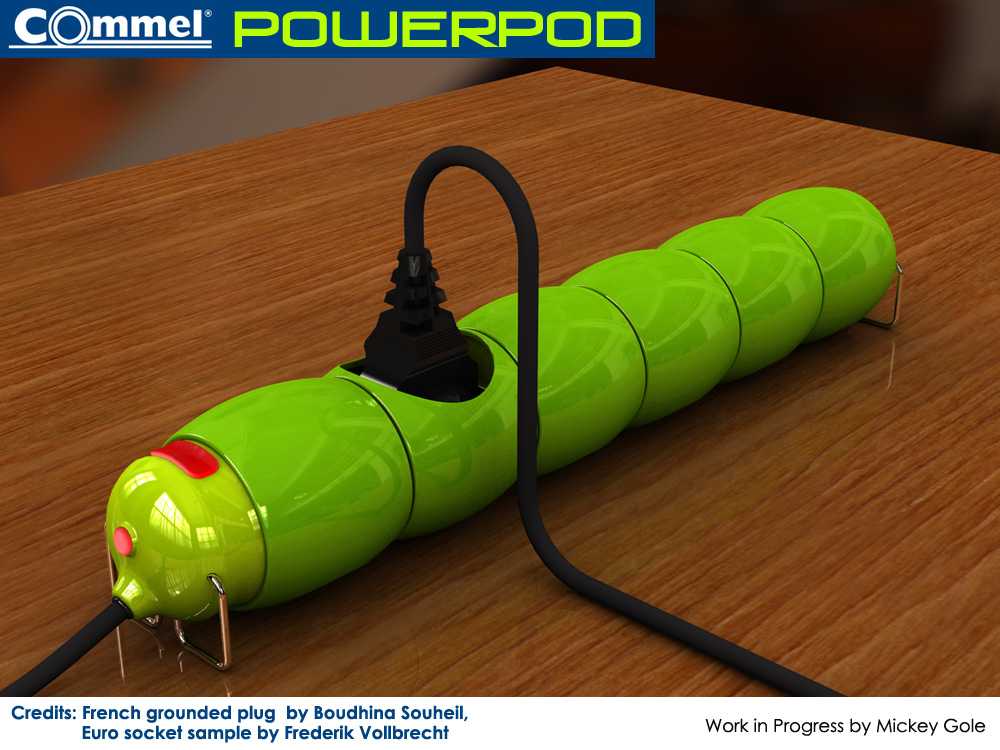

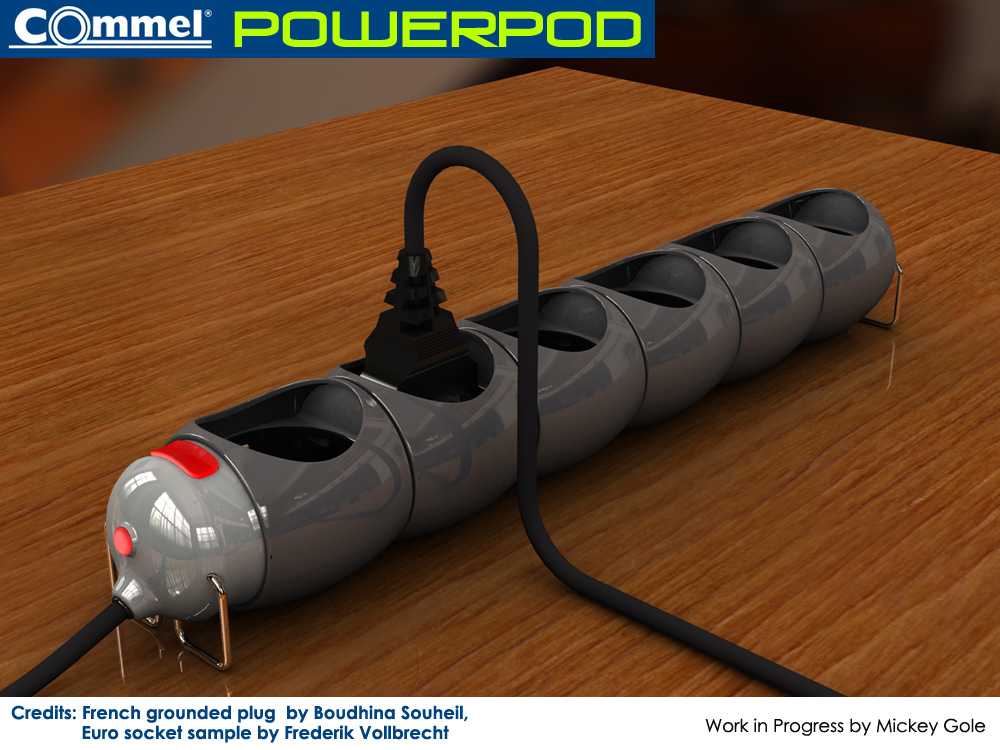

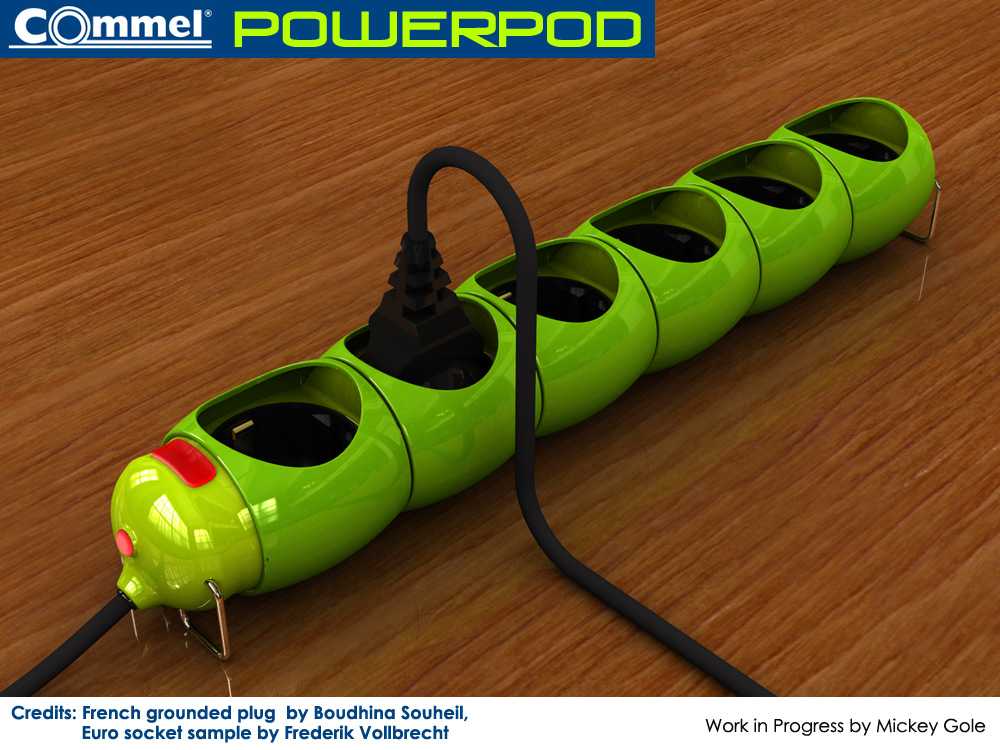

　　每个插座位都配置了可独立旋转开合的防护盖，盖体与壳体采用转轴连接，未使用插座时可以将盖体旋转至闭合位置，遮挡插套接触铜片，减少桌面灰尘、泼溅液体进入插套内部的概率，降低接触不良、短路的风险，使用时将盖体旋转至侧面让位位置，不影响插头的正常插拔。接插部分适配欧规接地插头的尺寸规格，插套的夹持力按照标准要求设置，单脚插拔力控制在3N-6N区间，既保证插头插入后接触可靠，不会因为轻微拉扯出现松脱断电，也不会出现插拔过于费力的问题。壳体底部设置了两个金属支撑脚，将插排主体抬离桌面1.5mm左右，避免桌面残留的水渍直接接触壳体底部接缝，同时减少壳体与桌面的摩擦，挪动位置时不会刮花木质、漆面桌面。出线端采用防弯折的线尾结构，

　　线材弯折角度可以达到180度不会出现线芯断裂的问题，适配桌面下走线、墙面贴附走线等多种布线角度。整体分段式的壳体每一节对应一个独立插座位，节与节之间的连接部位预留了15度左右的转动余量，可以顺着桌面边缘、设备侧边的弧度弯曲摆放，比传统直排插排的空间适配性更强，在狭窄的桌面缝隙、设备间隙中也能布置使用，不会因为壳体硬直无法放入狭窄空间。内部铜件采用一体化冲压成型结构，减少铆接接点的接触电阻，大电流通过时发热量更低，长时间满负载运行也不会出现壳体过热软化的问题，保险丝设置在火线进线端，故障时能第一时间切断回路，保障后端接插设备的用电安全。
