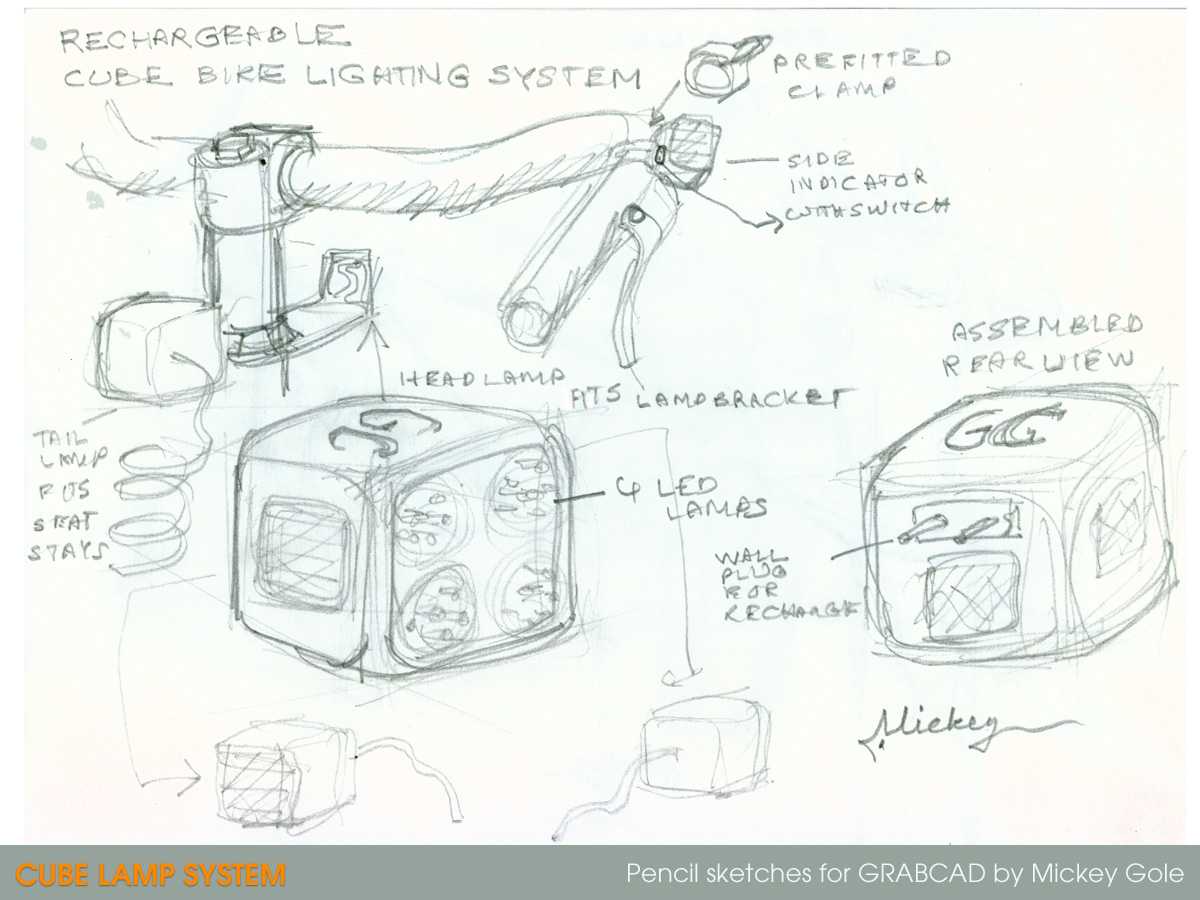

可充电便携式立方体自行车照明系统结构设计

　　这套照明结构主要面向日常通勤、短途休闲骑行场景，解决传统自行车灯续航短、拆装繁琐、功能单一的实际使用痛点，整套结构围绕紧凑便携、快装快拆、功能集成的核心需求展开设计。从安装边界来看，整套灯组的主灯与蓄电池模块集成在立方主体内，安装时通过配套的灯支架固定在车把靠近把立的位置，不会占用车把上码表、车铃的安装空间，侧转向指示灯模块集成在主灯侧面，骑行时转向的灯光提示范围可覆盖车辆侧前方45度区域，满足道路骑行的示宽需求；尾部卡扣结构可直接卡接在车座下方的座弓位置，无需额外打孔或使用扎带固定，适配绝大多数常规管径的自行车车把与标准座弓结构，安装后不会与刹车线管、变速线管产生运动干涉。设计上采用立方体集成式构型，

　　四个面分别集成不同功能的LED灯组，除了前向主照明、侧方转向指示功能外，还预留了尾部示宽灯的安装接口，用户可根据骑行场景需求灵活搭配使用。内部绕线器专门梳理供电线路，避免车辆颠簸过程中线缆移位、拉扯导致的接触不良问题，所有灯组组装为一个整体立方体模块，可直接从支架上拔出插入充电底座充电，无需拆卸单独的电池部件，日常使用维护更加便捷。可拆卸的后部卡扣与侧转向灯开关做了一体化设计，开关按键的按压行程设置在2mm，骑行时戴薄手套也可轻松操作，不会出现误触或按不动的情况。预装的卡箍结构采用弹性锁紧设计，卡紧后可承受3kg以内的纵向拉力，常规颠簸路面不会出现灯组移位、掉落的问题，同时拆卸时只需按压侧边的解锁卡扣即可取下，无需借助额外工具。

　　电池仓设置在立方体模块的内部空腔，与灯板之间预留了1mm的隔热间隙，长时间点亮主灯时，LED产生的热量不会直接传递到电池表面，可有效延长电池的循环使用寿命。整套结构的所有棱角都做了R2的圆角处理，既避免安装使用过程中棱角磕碰造成的损伤，也能让外壳的注塑成型工艺性更好，减少注塑过程中的应力集中问题。
