摩托车车架焊接结构渲染测试作品

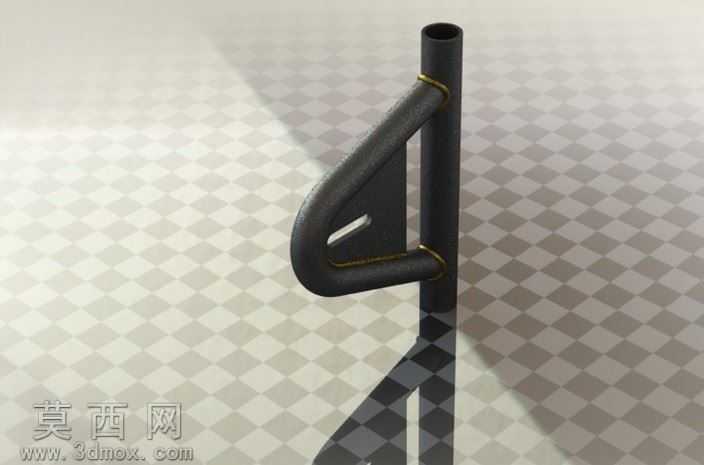

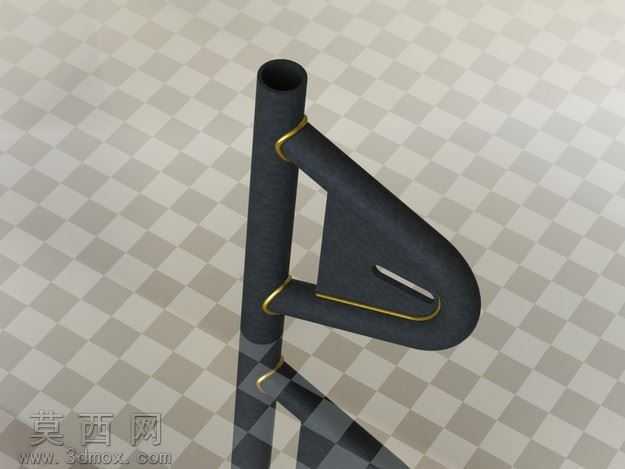

本作品围绕摩托车车架局部焊接结构展开三维建模与渲染测试，核心目标是探索三维环境下焊缝特征的精准呈现方式，验证焊接类机械结构从零件拆分、装配约束到材质渲染的完整工作流可行性。建模阶段首先完成结构的模块化拆分，将展示部分拆解为竖向主支撑管件、弧形承力支架、连接固定件三个独立零件单元，针对每个零件单独完成结构建模，严格还原管件的空心圆柱特征、弧形支架的曲面过渡形态、零件衔接处的贴合角度，确保各零件单独导出时结构完整无破面，可独立用于后续装配或加工参考。在焊缝特征的处理上，本次测试针对性调整了建模逻辑，在主支撑管与弧形支架的上下衔接位置、支架与斜向加强件的连接位置，单独构建贴合零件轮廓的焊缝实体，还原角焊缝的自然堆积形态，避免焊缝与主体零件出现穿插、错位问题，精准呈现焊接工艺的连接特征。材质与渲染环节，针对不同构件匹配对应材质属性：主体金属构件采用哑光黑色金属材质，调整粗糙度参数模拟钢材表面的磨砂质感，还原金属构件的厚重感；焊缝位置单独赋予黄铜材质，调整金属度与反射参数，让黄铜焊缝在哑光黑的主体结构上形成清晰的视觉区分，直观呈现焊接点位的分布；场景采用灰白棋盘格地面作为展示基底，搭配柔和的环境漫反射光照，添加适度的软阴影效果，既避免复杂背景干扰结构展示，又能通过光影层次凸显管件的圆柱曲面、支架的弧面过渡以及焊缝的凸起形态，让整体渲染效果真实自然。本次测试同步完成了多格式文件的导出适配，确保不同三维软件环境下都能完整读取模型结构与材质属性，为后续完整摩托车车架的焊接结构建模、整车渲染积累了可复用的参数设置经验，也为焊接类机械结构的三维展示提供了可行的实现思路，可用于焊接工艺展示、机械结构教学、零部件设计参考等多个场景。
