立式水冷器储水箱结构三维设计

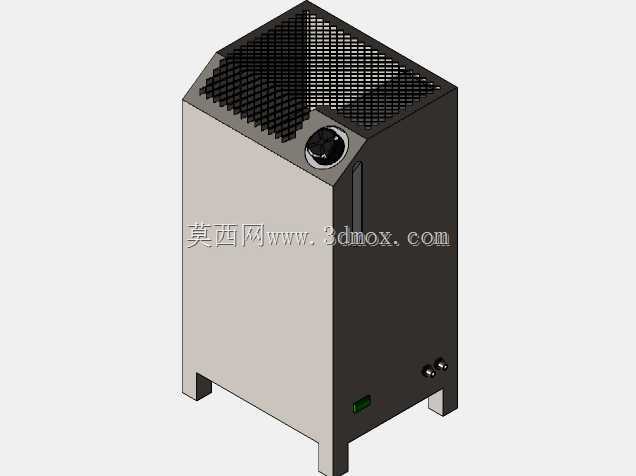

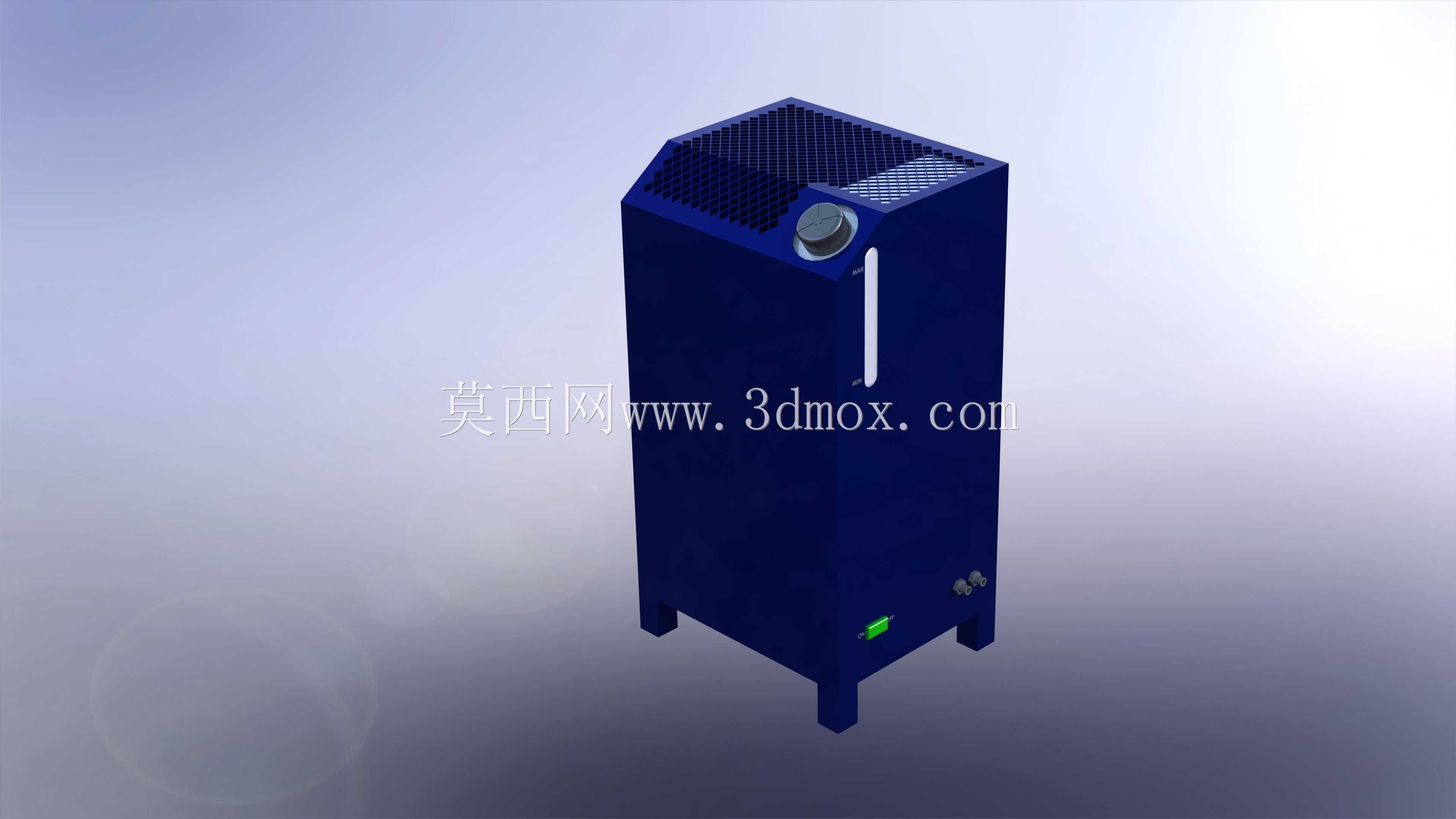

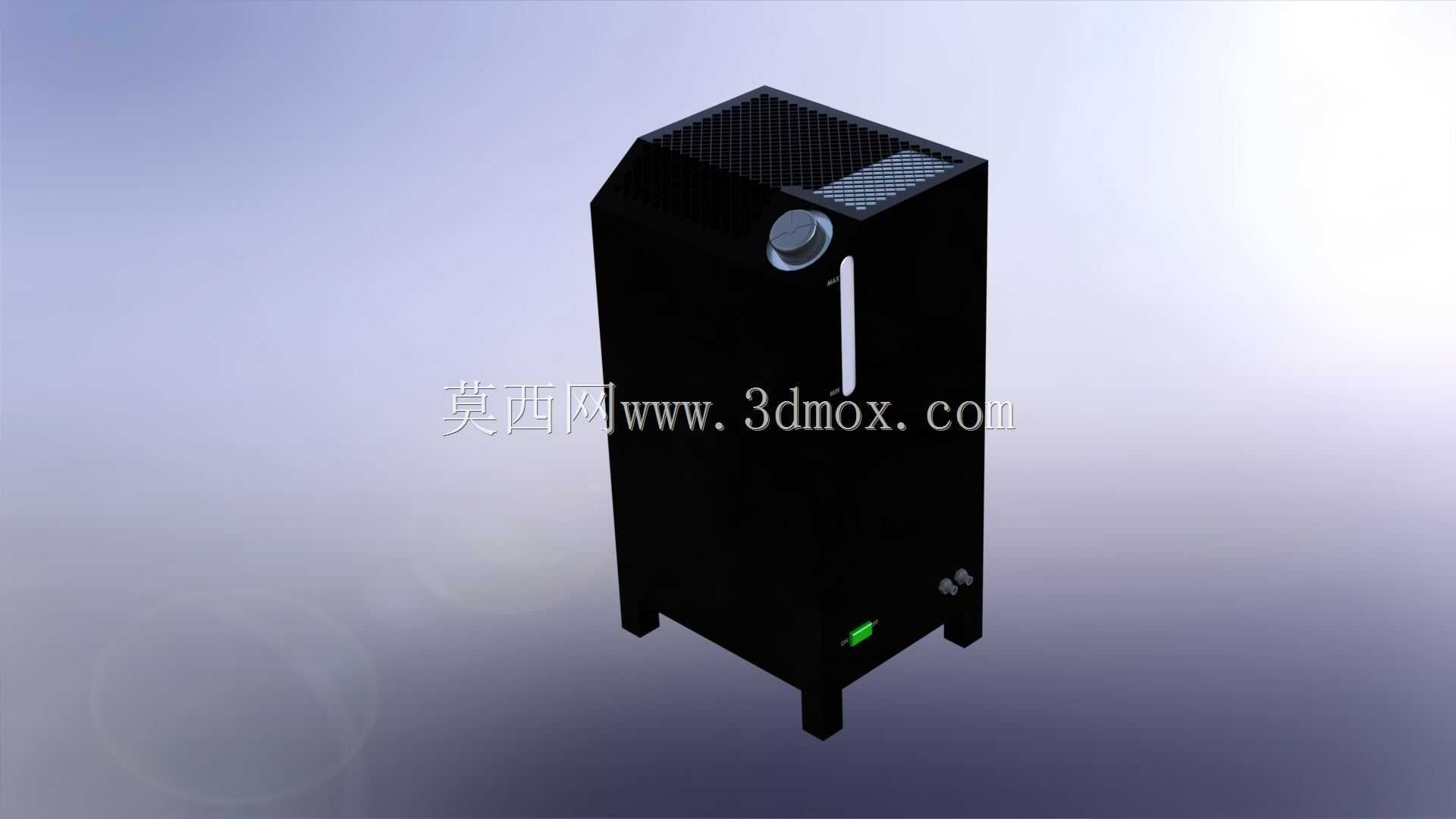

　　这款水冷器储水箱结构，主要面向工业冷却循环系统的配套储水单元设计，可适配中小型工业设备冷却、商用空调机组冷却、小型工艺循环冷却等多类场景，作为冷却系统的储水缓冲单元，承担循环冷却液的暂存、稳压、排气基础功能，为后续加装热交换芯体、循环电机预留了完整的安装接口与内部空间。从结构设计逻辑来看，整体采用立式方箱布局，底部设置四个支撑脚，将箱体抬离安装基面，既避免底面长期接触基面产生锈蚀、积液问题，也给底部管路接口、排污阀的安装操作留出足够操作空间，支撑脚的安装孔位按照通用设备安装基准设计，可直接适配常规槽钢支架、混凝土基础的安装尺寸，无需额外制作转接底座。箱体顶部设置通风格栅区域，其中一侧为细密防尘格栅，用于平衡箱体内外气压，

　　避免循环过程中箱内产生正压或负压影响冷却液循环稳定性，另一侧预留的格栅位可根据后续加装需求配置空气过滤组件或者小型排气扇，满足不同工况下的散热排气需求。箱体侧面设置长条式液位观察窗，可直观观测箱内冷却液存量，无需打开箱盖即可判断是否需要补充冷却液，观察窗旁的圆形接口为液位传感器预留安装位，可直接适配标准螺纹安装的液位开关，实现低液位报警、自动补液的功能拓展。箱体下部侧面预留了循环管路的进出水口、排污口接口，接口位置距离底部支撑面的高度符合常规管路安装的操作空间要求，排污口设置在箱体最低位，可完全排空箱内积液，方便后期维护时的清洗、换液操作。箱体侧面下部的小型指示灯位，可用于加装运行状态指示灯，直观反馈设备通断、液位状态。

　　整体外形采用切角顶部设计，既避免直角顶部容易积灰、磕碰掉漆的问题，也让整体结构更具工业设备的规整感，箱体的壁厚按照常压储水容器的强度要求设计，可承受循环系统的常规水压波动，不会出现鼓胀、渗漏问题。内部腔体为无隔断的整腔设计，最大化利用内部空间储水，同时预留了热交换器、循环水泵的安装固定位，后续拓展完整冷却功能时，无需改动箱体主体结构，仅需在预留位置加装对应组件即可完成整机装配，大幅缩短完整水冷机组的开发周期。安装边界方面，整体立式结构占地面积小，适合安装在设备旁的狭窄空间内，侧面所有操作接口、观察部件都设置在人员站立可直接操作的高度范围，日常巡检、维护无需登高或者俯身操作，符合工业设备的人机工程设计要求。
