双层哑铃架配套多规格哑铃组结构设计

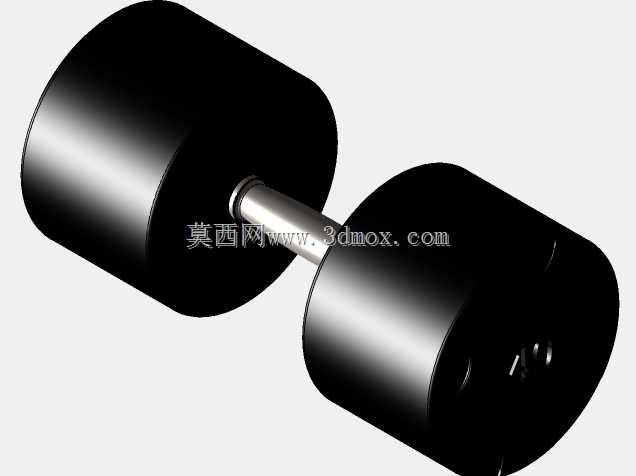

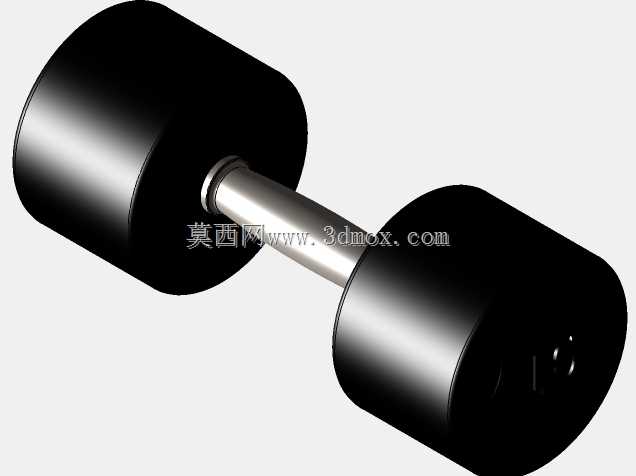

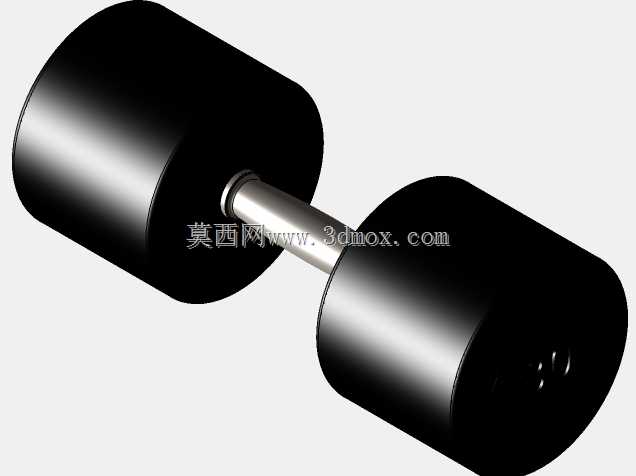

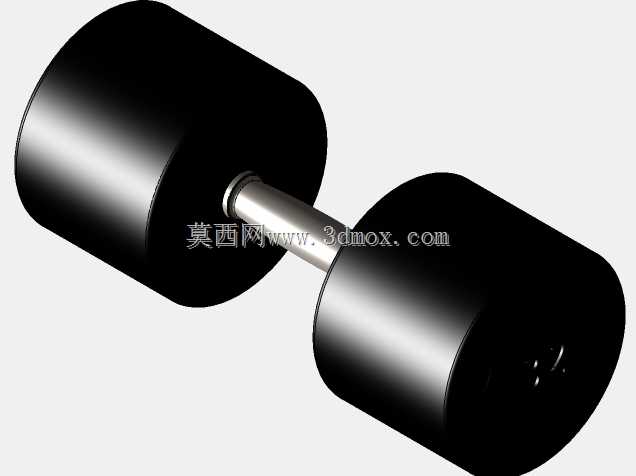

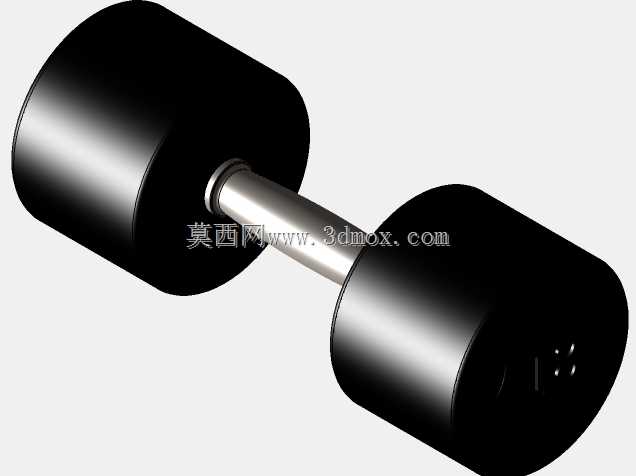

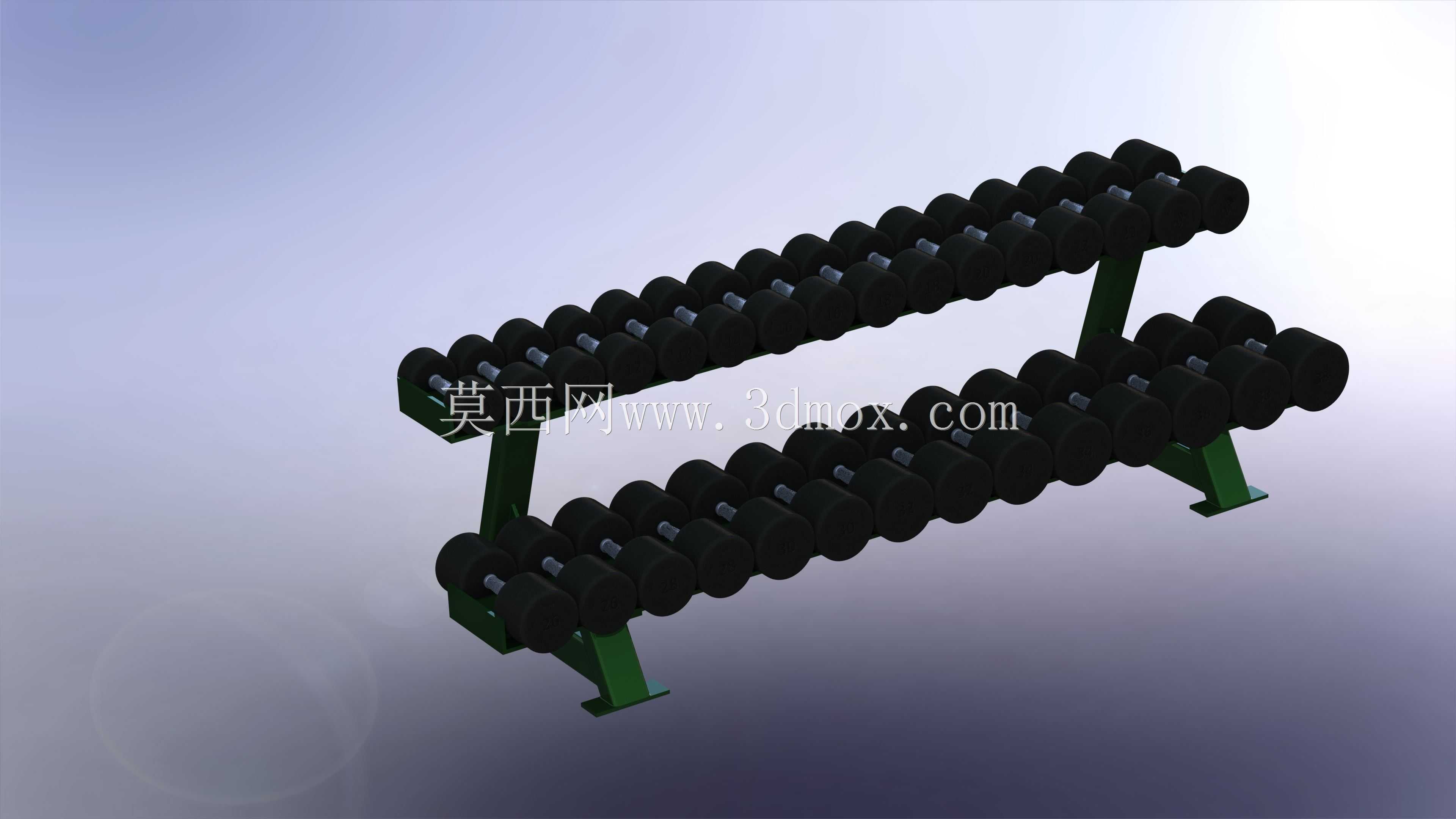

这套双层哑铃组及配套存放架的三维设计，首先要贴合商用健身房、单位健身室、家用健身区的实际摆放需求，日常使用中既要满足不同训练阶段人群的配重选择，也要解决零散哑铃摆放杂乱、占用地面空间的痛点。从功能特性来看，哑铃配重覆盖10公斤到40公斤区间，每2公斤为一个重量梯度，能够适配从新手入门动作学习到进阶训练者大重量力量提升的全阶段需求，无论是上肢的弯举、推举，还是下肢的硬拉、负重弓步，不同重量的哑铃都能匹配对应的训练负荷。设计思路上优先考虑结构稳定性与取放便捷性，双层支架采用立式分层布局，下层放置大重量哑铃，上层放置中小重量哑铃，既降低整体重心避免架体倾覆，也符合日常取放的操作习惯，大重量哑铃无需抬举过高即可取放，减少不必要的体力消耗与磕碰风险。外形尺寸与安装边界方面，架体整体长度适配整排哑铃的并排摆放需求，每层的哑铃放置位做了等距分隔，避免相邻哑铃碰撞剐蹭，架体底部预留了安装固定孔位，可根据场地需求选择直接落地放置或是通过膨胀螺栓与地面固定，适配不同场地的地面条件，架体两侧的支撑腿做了外扩角度设计，进一步提升承重后的结构稳定性，即使满配放置全部哑铃，架体也不会出现形变晃动。三维建模过程中，首先绘制单个哑铃的基础轮廓，将哑铃片、握杆、锁紧结构分别做参数化建模，通过重量参数驱动哑铃片的直径与厚度尺寸，快速生成不同重量规格的哑铃模型，之后绘制哑铃架的主支撑框架，先搭建两侧的竖向支撑与底部承托横梁，再添加每层的哑铃放置托位，托位的弧度与哑铃杆的直径做匹配设计，确保哑铃放置后不会滚动滑落，最后完成整体装配校验，检查相邻哑铃的取放间隙、架体各部件的干涉情况，调整各部件的壁厚与支撑筋位置，确保结构强度满足长期承重使用的要求，建模过程中同步验证各部件的加工工艺可行性，支撑框架采用标准型材焊接即可成型，哑铃片采用常规铸造工艺加工，无需特殊定制工装，能够有效降低生产制造成本。
