充电式手持往复锯结构设计

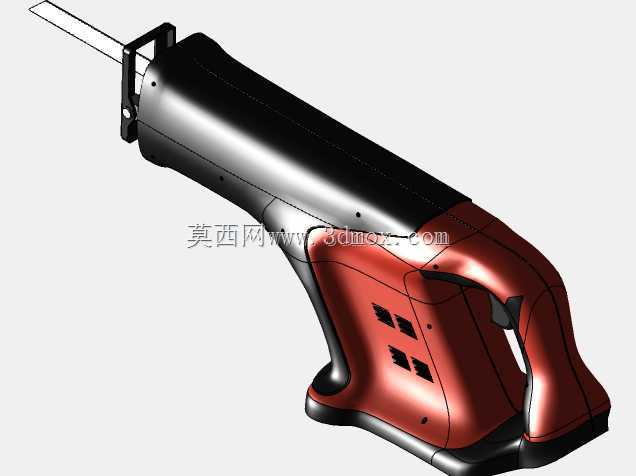

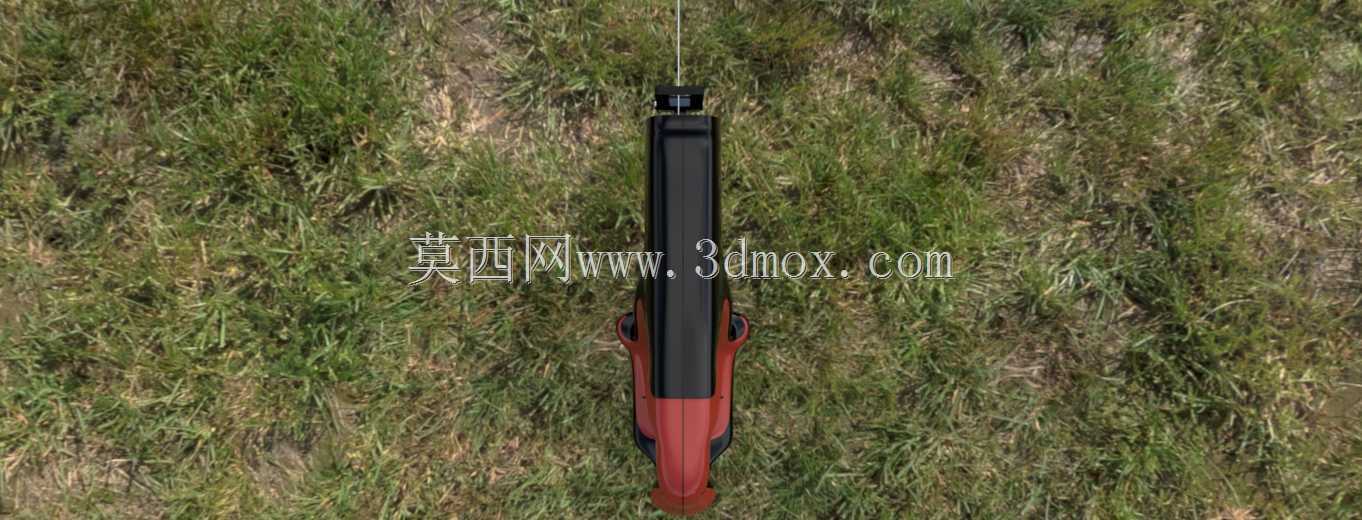

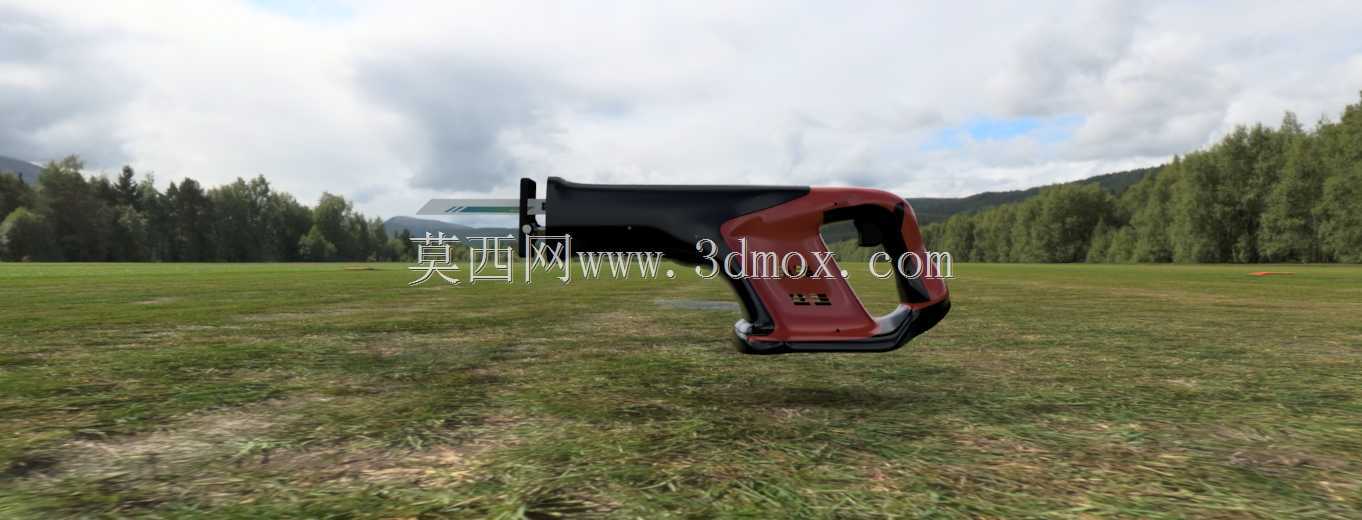

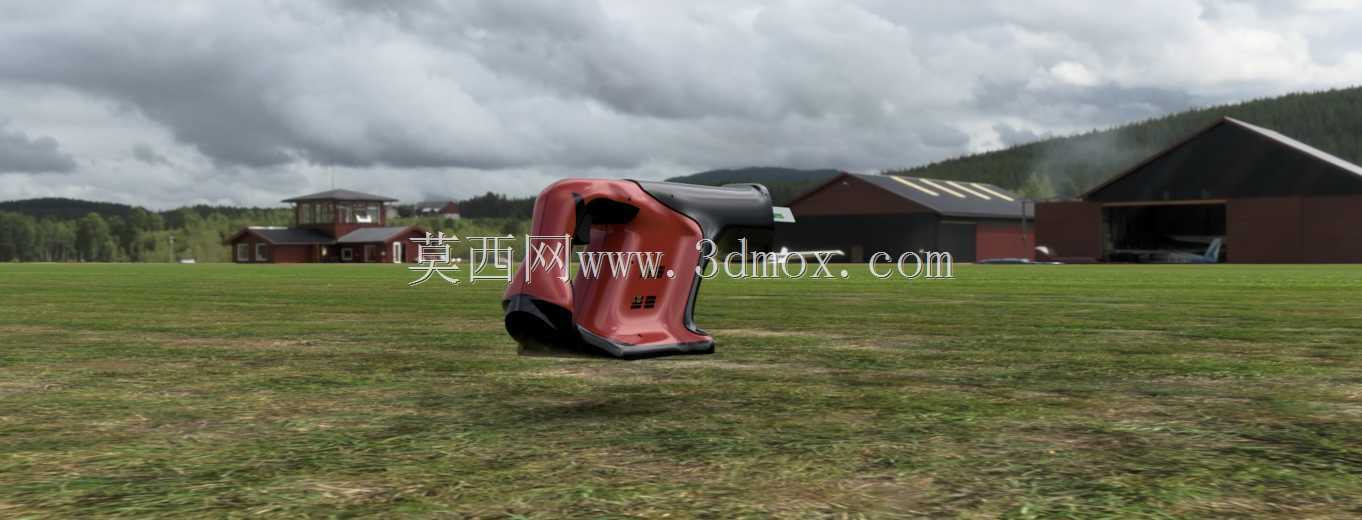

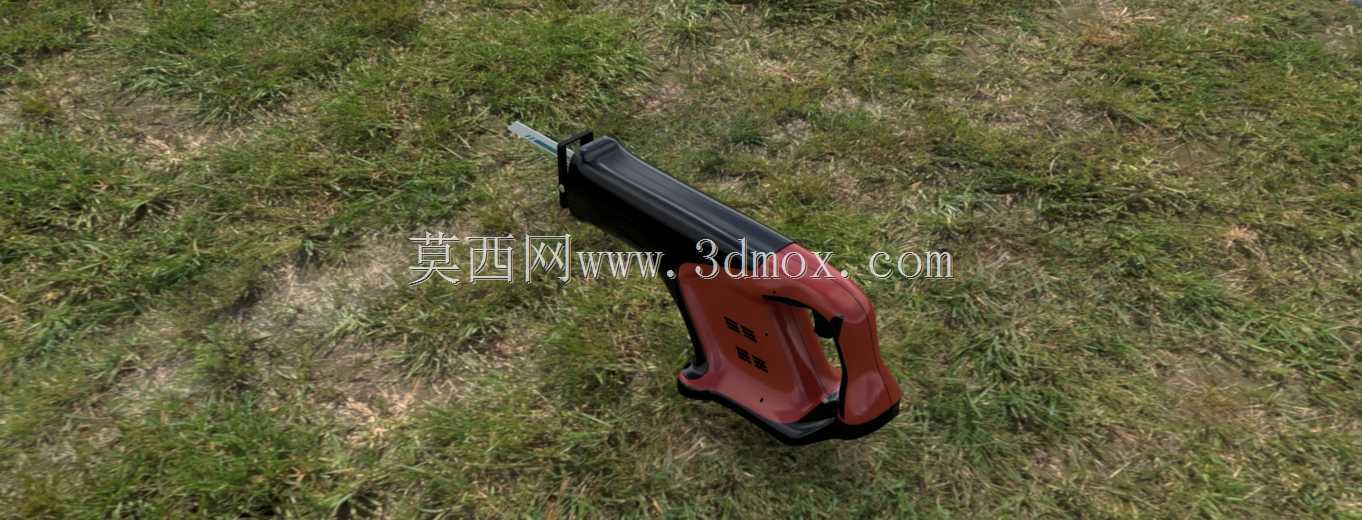

　　这款手持往复锯的三维结构，核心围绕单人便携作业场景做的全参数化建模，日常在装修拆改、金属型材下料、管材截断、废旧构件拆解这类场景里使用频率极高，区别于固定式锯切设备，它不需要固定装夹工件，操作者可以手持抵达狭窄作业空间，完成台锯、带锯无法覆盖的现场切割作业。从结构设计逻辑来看，整机采用枪式握持布局，主握持手柄贴合手掌自然弯曲弧度，手柄区域做了防滑包覆结构预留，辅助握持位置在机身前端靠近锯条夹头处，作业时双手持握可以抵消锯条往复运动产生的反向冲击力，降低长时间操作的疲劳感。传动部分采用偏心轮带动滑枕做直线往复运动的结构，将电机的旋转运动转化为锯条的前后推拉动作，滑枕的导向结构做了双侧限位设计，避免高速往复时出现径向窜动，

　　保证锯切面的平直度，减少锯条崩齿、断裂的概率。锯条快换夹头设置在滑枕前端，不需要额外辅助工具就能完成不同齿距锯条的更换，适配木材、金属、塑料、复合材料等不同材质的切割需求，夹头的锁紧结构做了防松设计，作业过程中不会因为振动出现锯条松脱的问题。机身内部的动力舱预留了无刷电机的安装位，电池包插接结构在手柄底部，和通用锂电平台的电池包接口匹配，不需要单独开发配套电池，降低整机的配套成本。外壳采用分体式拼合结构，左右壳体通过螺丝柱定位锁紧，壳体表面做了加强筋布局，既可以提升机身抗摔抗冲击性能，也能控制整机重量，长时间手持作业不会出现过重的负载感。整机的外形尺寸控制在单手可持的范围，机身最宽处不超过握持手掌的展开宽度，

　　前端锯条的工作行程做了合理限定，既保证单次切割的进给效率，也避免行程过长导致的机身振动加剧。机身的散热风道从手柄后侧进风，顺着电机外壳流向机头位置排出，连续作业时可以带走电机和传动结构产生的热量，避免长时间高负载作业出现过热停机的问题。开关扳机设置在手柄的食指自然触碰位置，扳机带有调速功能，扣动行程越深锯条往复频率越高，操作者可以根据不同材质的切割需求调整进给速度，切割薄金属时调低频率避免崩齿，切割软质木材时调高频率提升作业效率。机头位置的挡板可以贴靠在工件表面，作业时作为支撑点，抵消锯条接触工件瞬间的跳动力，提升切割稳定性，挡板的位置可以前后调整，适配不同长度锯条的伸出量，也能控制切割深度，避免锯切过深损伤背后的其他构件。
