手持式摄影机弧形稳定支架结构设计

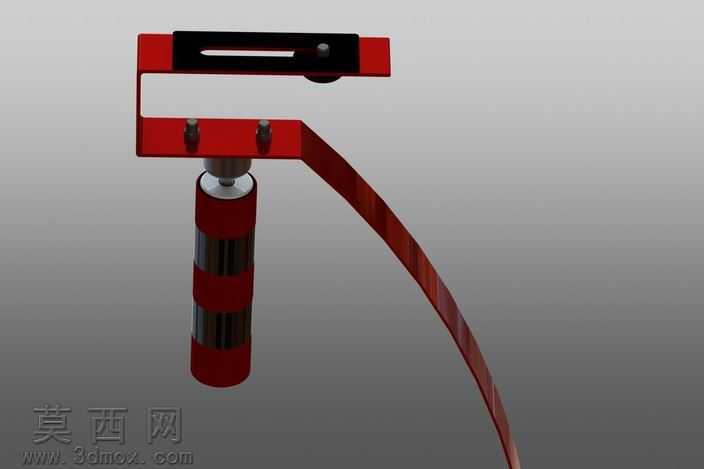

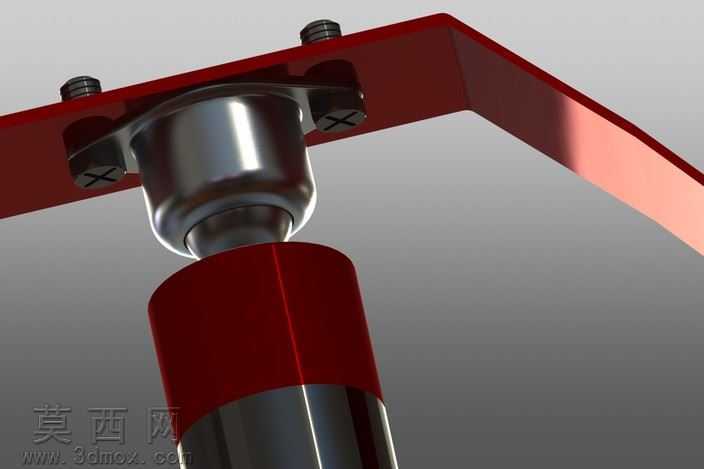

本作品为手持式摄影机稳定支架，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循机械结构设计逻辑，对每一处连接结构、曲面过渡都进行了精准的尺寸约束与几何约束，确保模型可直接用于后续的工程出图、结构验证与3D打印打样。模型整体采用弧形主臂作为核心承载结构，建模时通过样条曲线拟合弧形轮廓，再通过拉伸、扫描等基础特征完成主臂主体构建，同时对主臂的壁厚进行了均匀化处理，在保证结构强度的前提下尽可能降低整体重量，适配手持长时间使用的需求。在材质渲染环节，主臂部分采用哑光红色硬质工程塑料材质，模拟碳纤维增强尼龙的表面质感，调整材质的粗糙度、漫反射参数还原工程塑料细腻的哑光触感；顶部的设备夹持结构采用黑色磨砂硬质塑料材质，手柄握持区域包裹带细微纹理的黑色防滑橡胶材质，底部的配重调节旋钮采用亮面黑色金属材质，通过不同材质的质感区分，清晰呈现各部件的功能分区，渲染时采用三点布光法，主光源从侧上方打亮模型主体，辅助光源补充暗部细节，背光源勾勒弧形主臂的轮廓线条，让整体渲染效果真实立体，清晰展现结构细节。结构设计上，顶部设置可调节宽度的摄影机夹持座，能够适配不同尺寸的小型摄影机、运动相机，夹持座与弧形主臂的连接位置设置转动阻尼结构，可实现拍摄角度的灵活调整；弧形主臂的弧度经过力学计算，能够在手持状态下通过弧形结构的力传导抵消手部抖动带来的画面晃动，主臂中段设置可滑动的配重块，能够根据搭载设备的重量调整配重位置，实现整体重心的平衡，提升防抖效果；底部设置符合人体工学的握持手柄，手柄表面的防滑纹理能够提升握持摩擦力，避免长时间拍摄出现手滑问题。设计思路围绕手持摄影的防抖需求展开，摒弃传统稳定器复杂的多轴结构，采用单弧形臂的简化结构，在满足基础防抖需求的同时大幅降低装置整体重量与生产成本，让普通摄影爱好者也能低成本获得稳定的拍摄辅助装置，建模过程中对所有活动连接部位都预留了合理的装配间隙，确保实际生产装配后各调节结构能够顺畅运作，不存在结构干涉问题。
