磁簧开关式轮式测距装置结构设计

　　这款轮式测距装置核心依托磁簧开关触发原理实现行走距离的精准计量，整体结构采用轮体集成传感组件的一体化设计，无需额外外置检测模块，可直接适配各类需要短中距离移动测距的作业场景。从实际应用场景来看，这类装置可搭载在小型巡检机器人、仓储AGV、户外测绘手持设备、室内装修测距工具上，替代传统的卷尺、激光测距在非平整地面、长距离连续测量场景下的使用短板，尤其适合地面存在轻微起伏、需要跟随移动载体同步记录行进里程的工况。

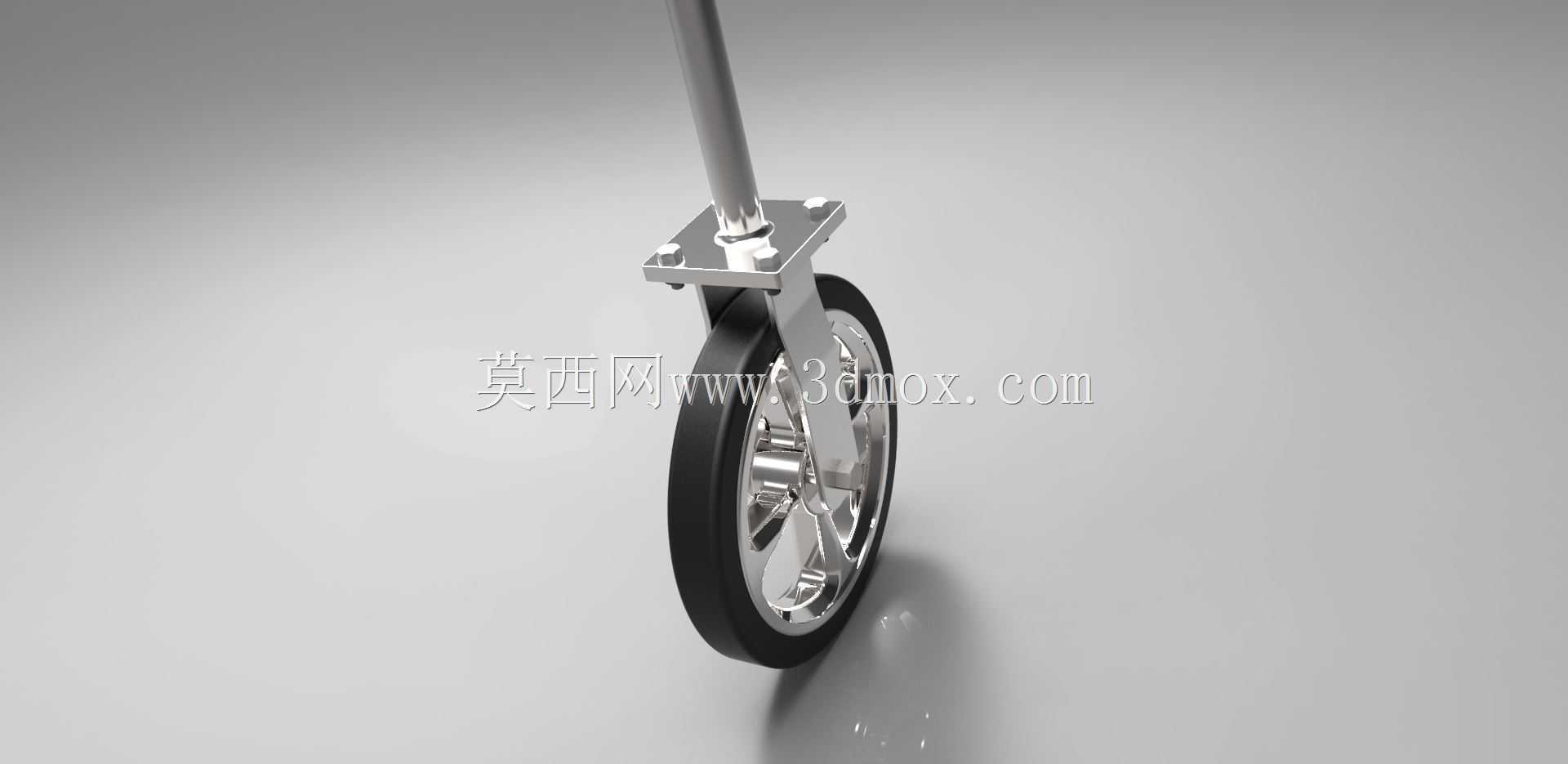

　　从功能特性来看，轮体采用外圈软质包覆、内圈硬质支撑的双层结构，外圈接触地面的部分选用耐磨低形变材质，既可以保证行走过程中与接触面的摩擦力足够，避免打滑带来的计数误差，也能在经过小幅度凸起、缝隙时保持轮体转动的连贯性，不会出现卡滞跳数。磁簧开关组件集成在轮轴中心位置，随轮体转动过程中，轮辐内置的磁体每经过固定触发点就会输出一个脉冲信号，通过脉冲计数结合轮体周长参数即可换算得到实际行走距离，相比光电式计数结构，磁簧触发的抗粉尘、抗振动能力更强，在户外扬尘、车间多碎屑的环境下也能稳定工作，不会因为光路被遮挡出现计数失效问题。

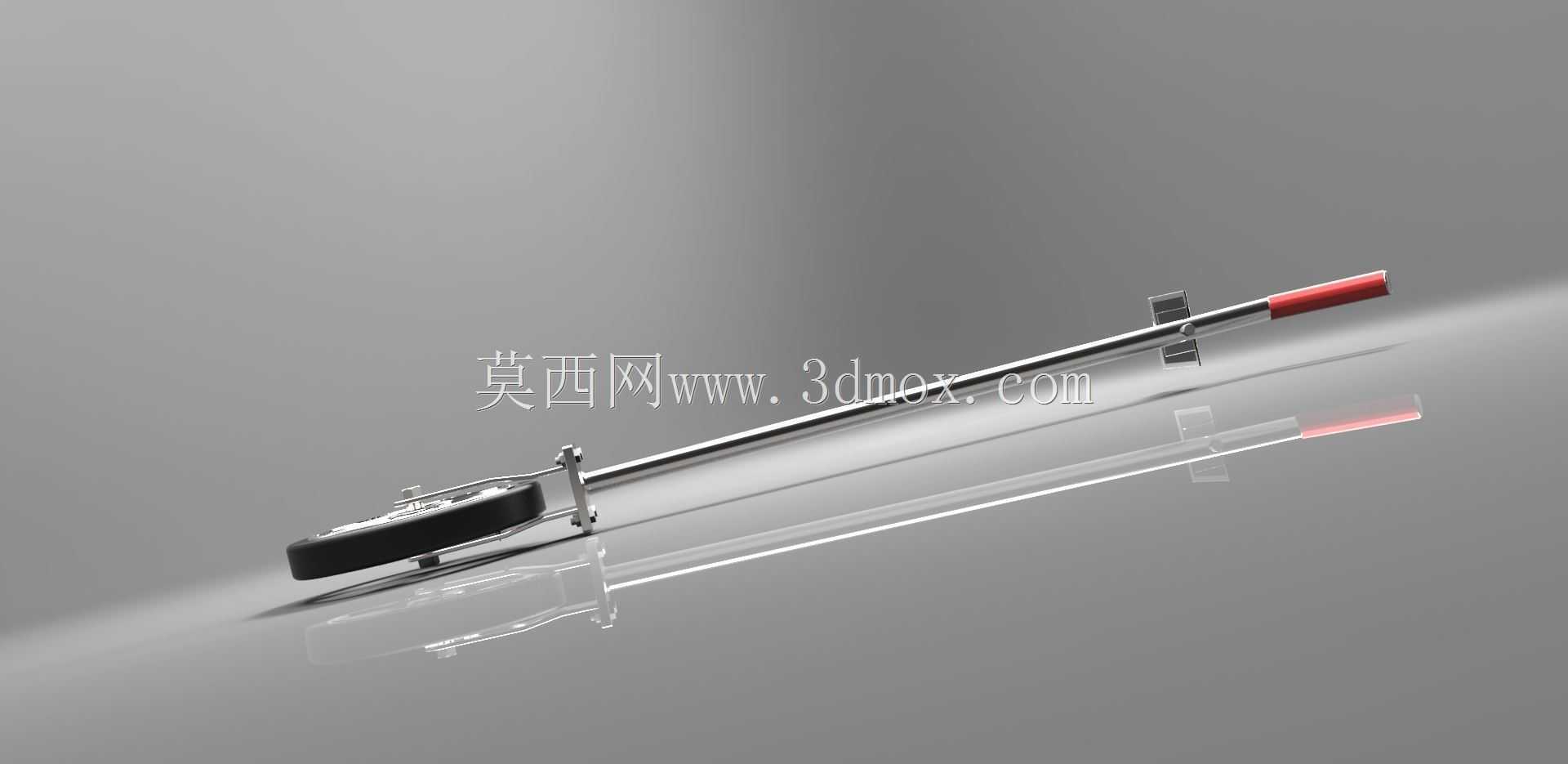

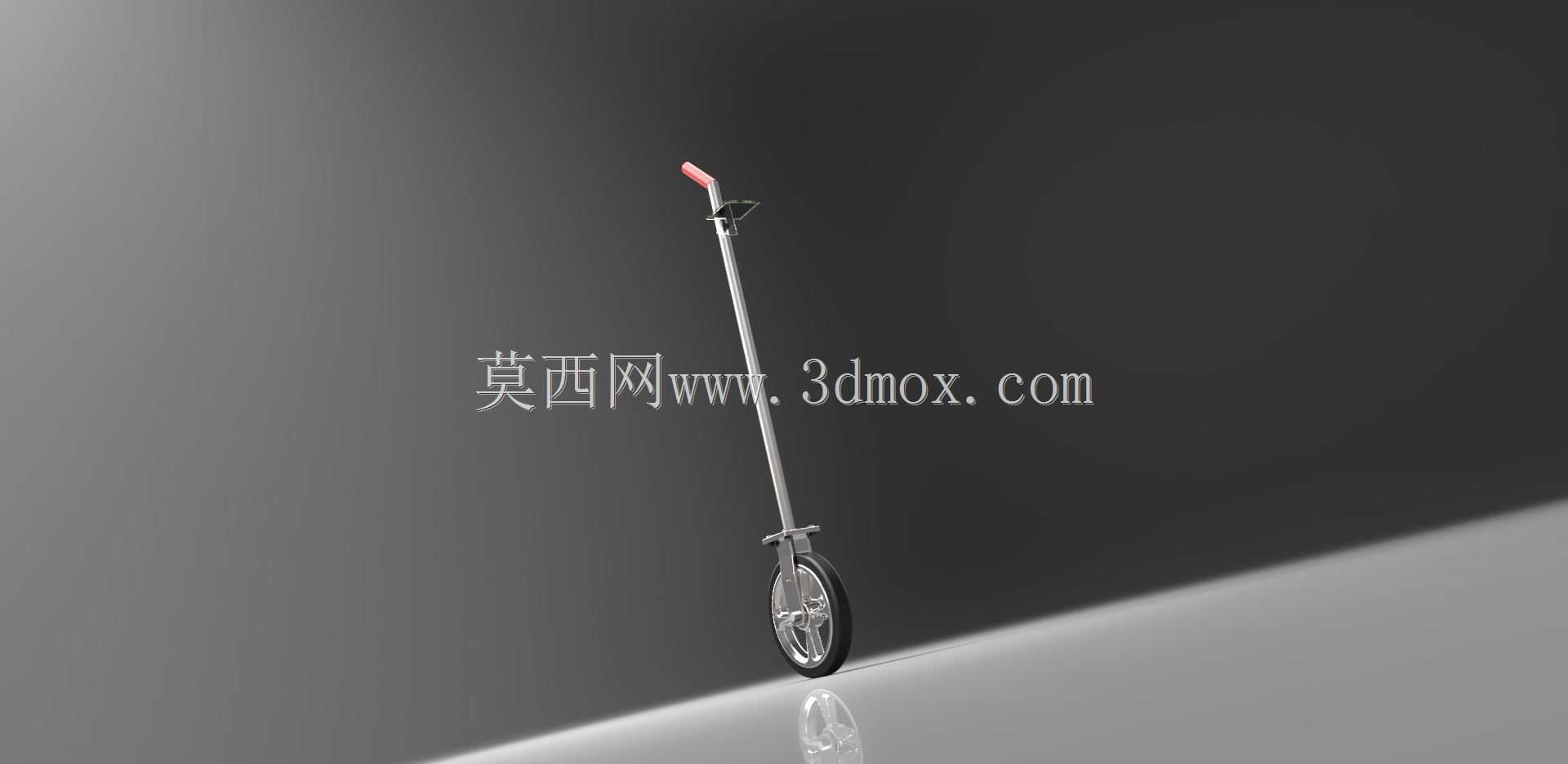

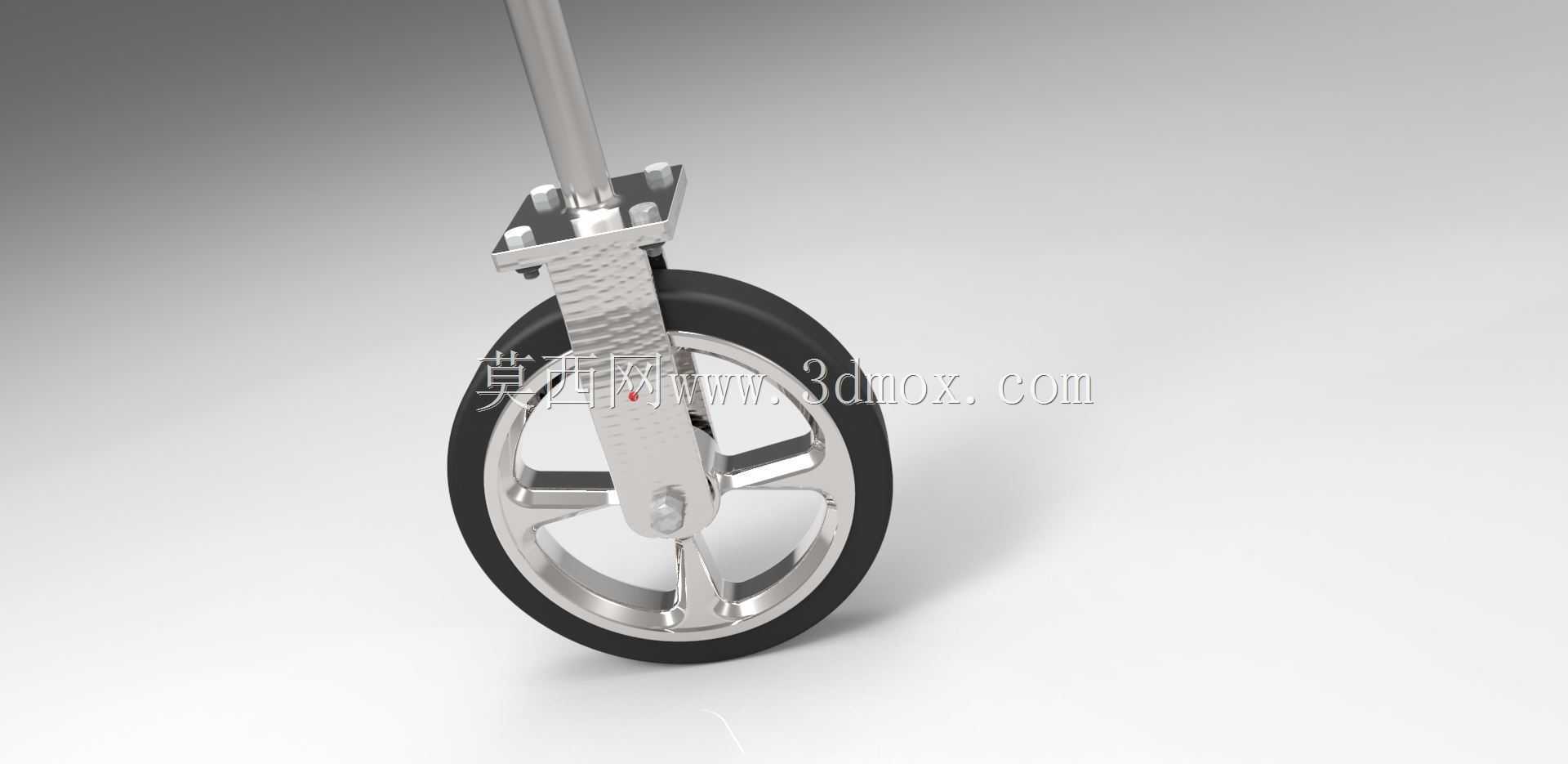

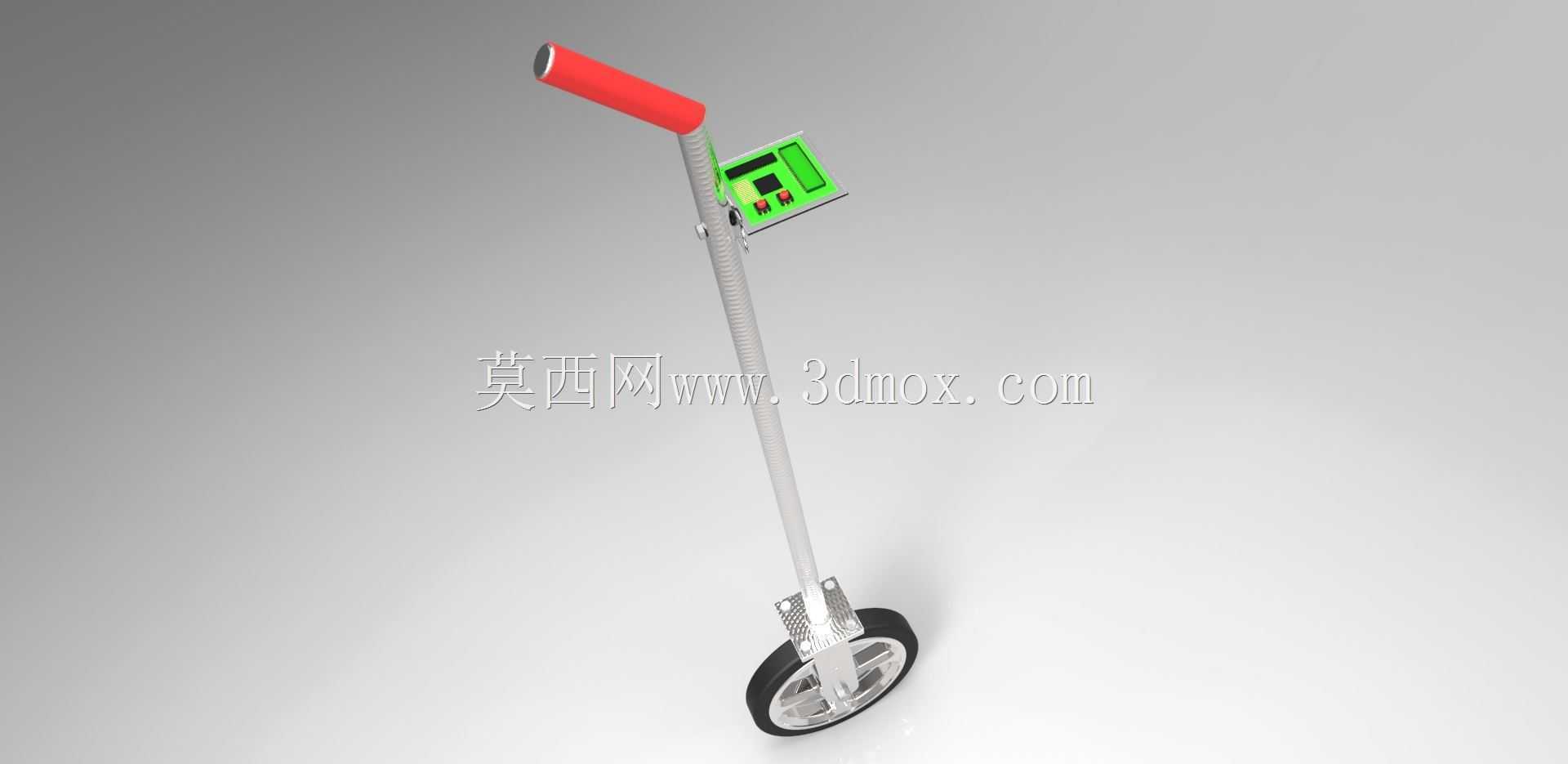

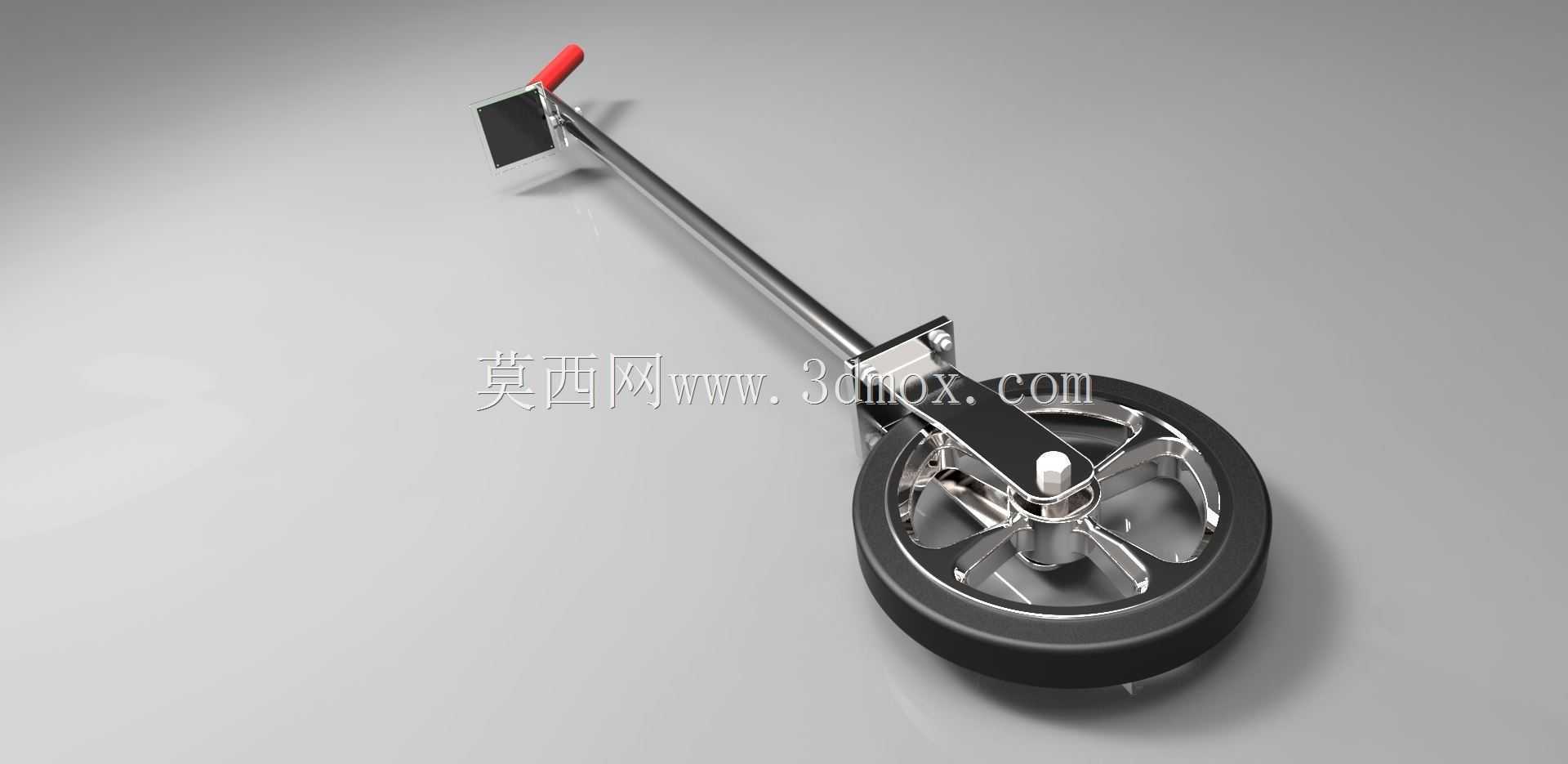

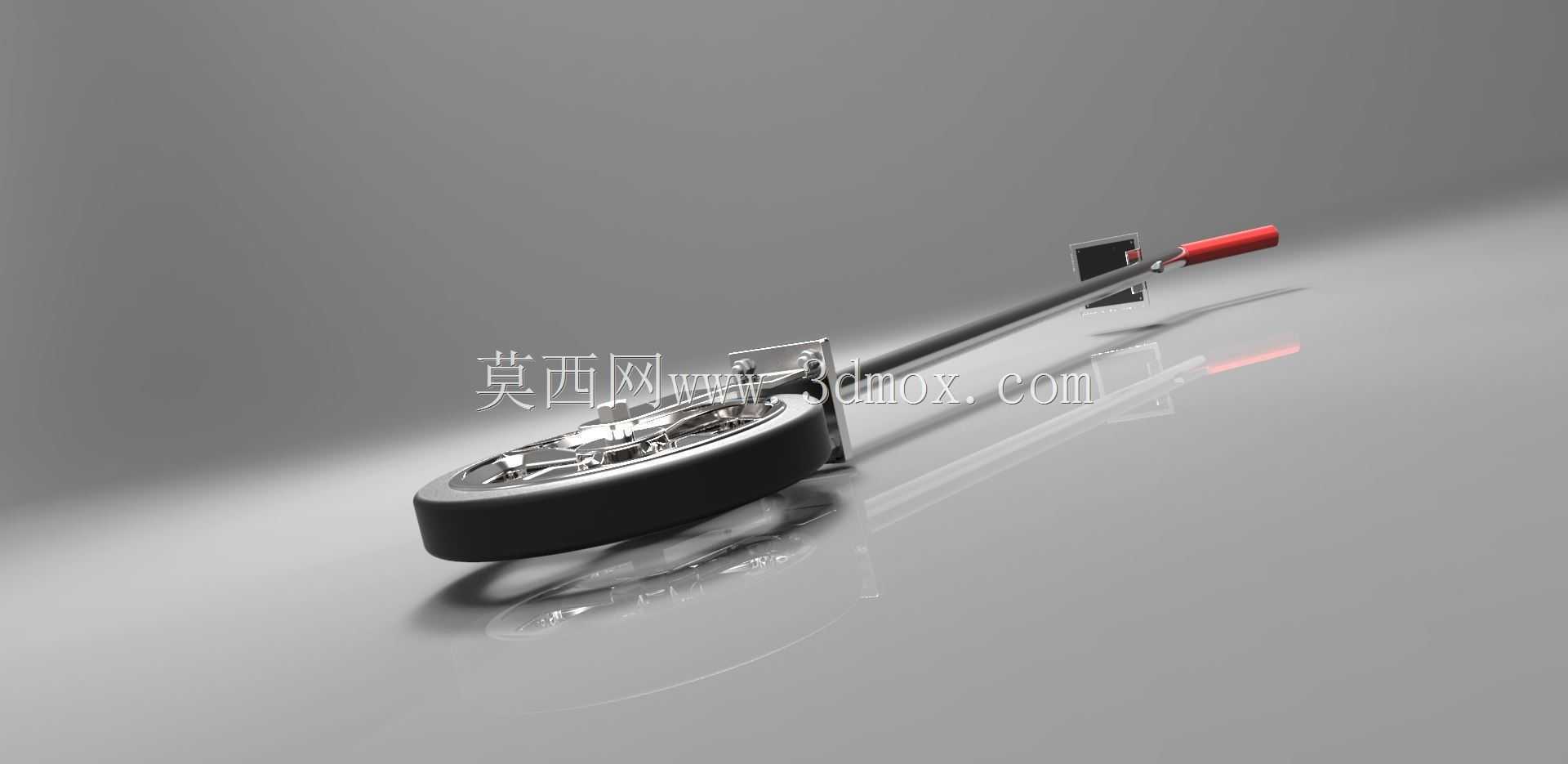

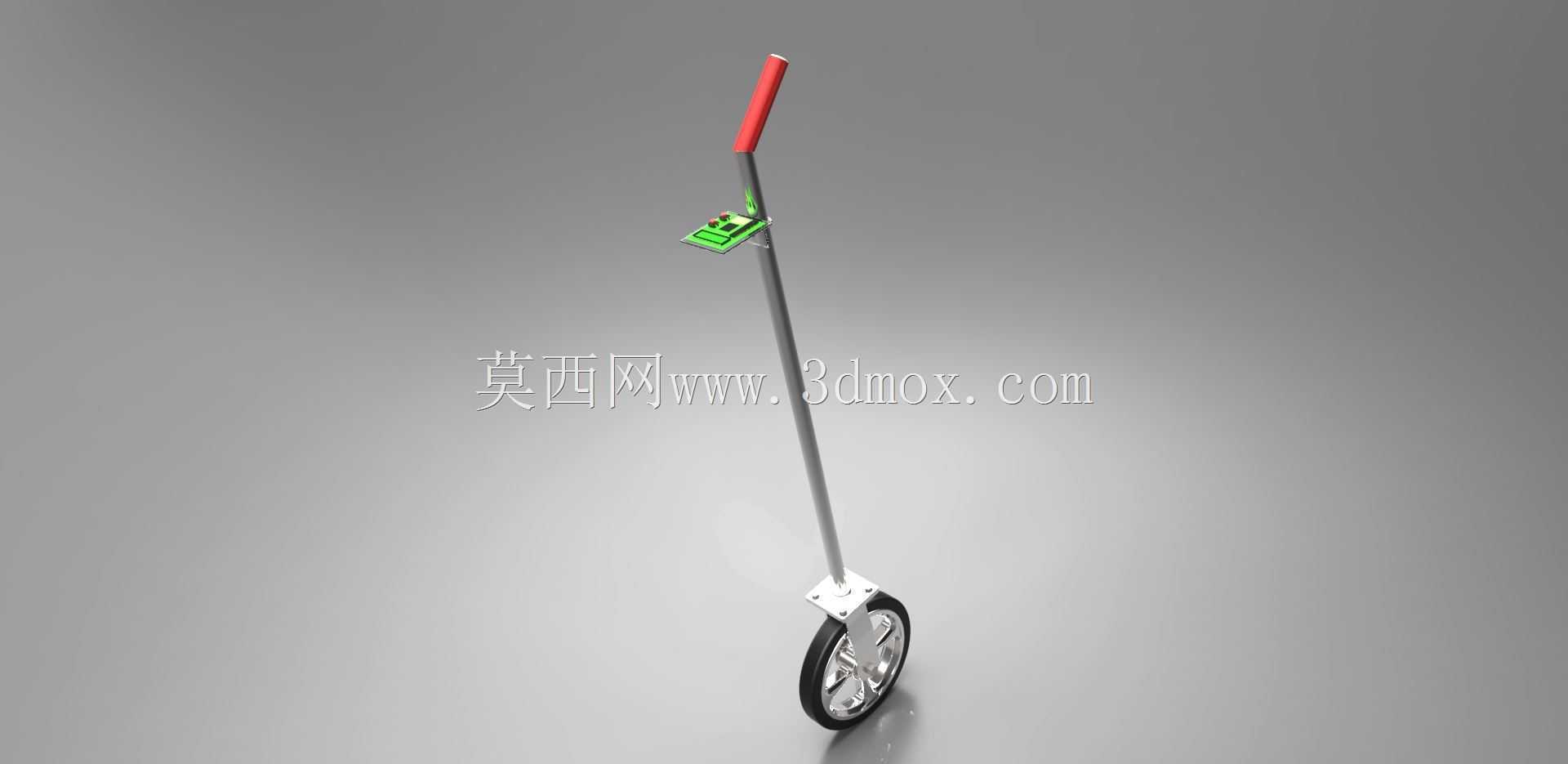

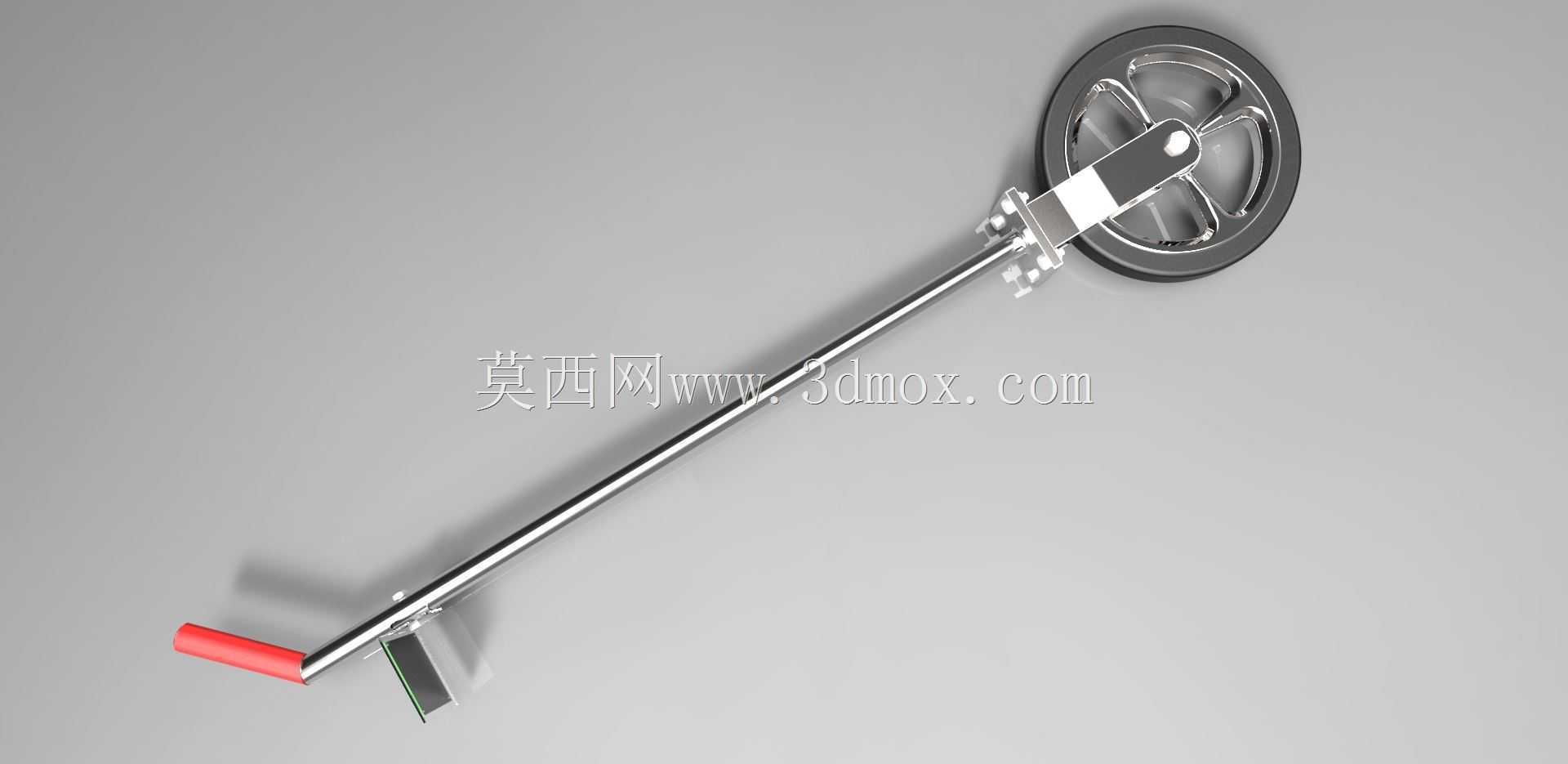

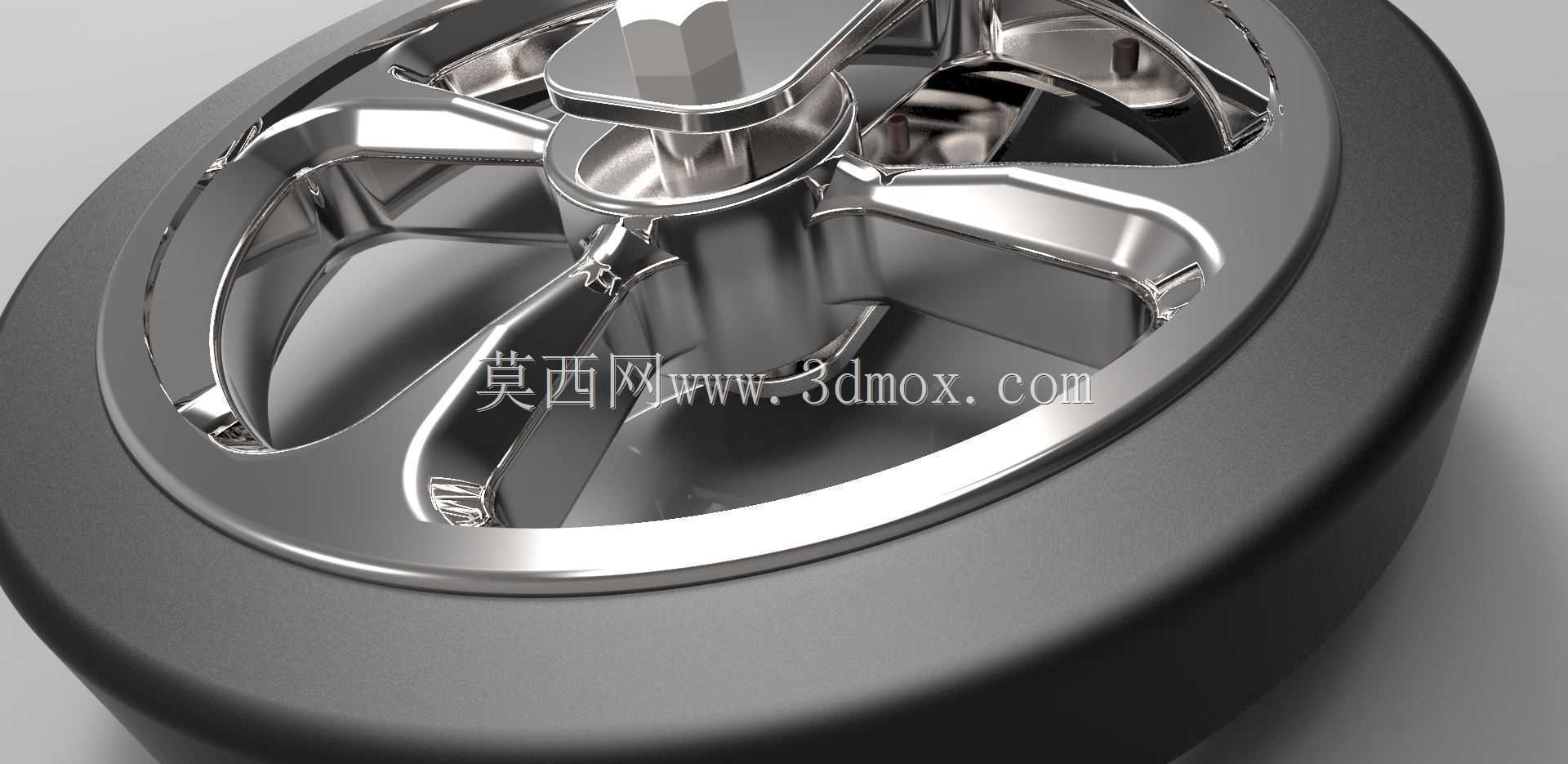

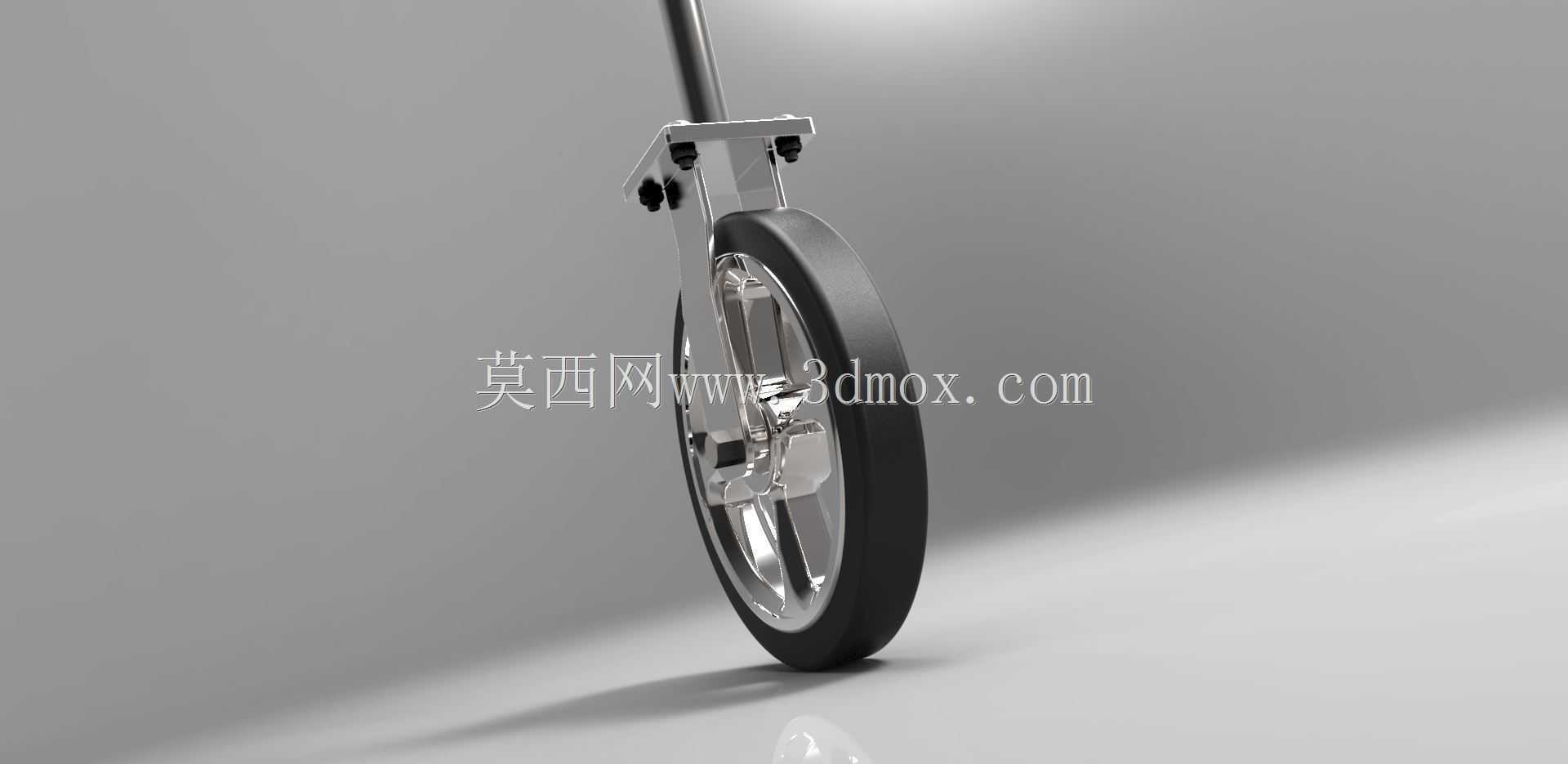

　　设计思路上，整体结构做了最大化的集成化处理，轮辐采用对称式五辐结构，既保证了轮体的结构强度，在承受径向载荷时不会出现辐条形变，也预留了磁体安装的定位槽位，每根辐条上的磁体安装位都做了同轴度校准，保证转动过程中磁体与磁簧开关的触发间距保持一致，避免出现漏触发、重复触发的问题。轮轴部分采用标准的滚动配合结构，可直接适配常规直径的安装轴，不需要额外定制转接件，安装边界上，轮体整体外径控制在常规手持测距轮、小型AGV驱动轮的适配尺寸范围内，轴向安装尺寸预留了足够的锁紧空间，既可以作为独立的测距轮组件安装在移动设备上，也可以搭配手持推杆直接作为独立测距工具使用。

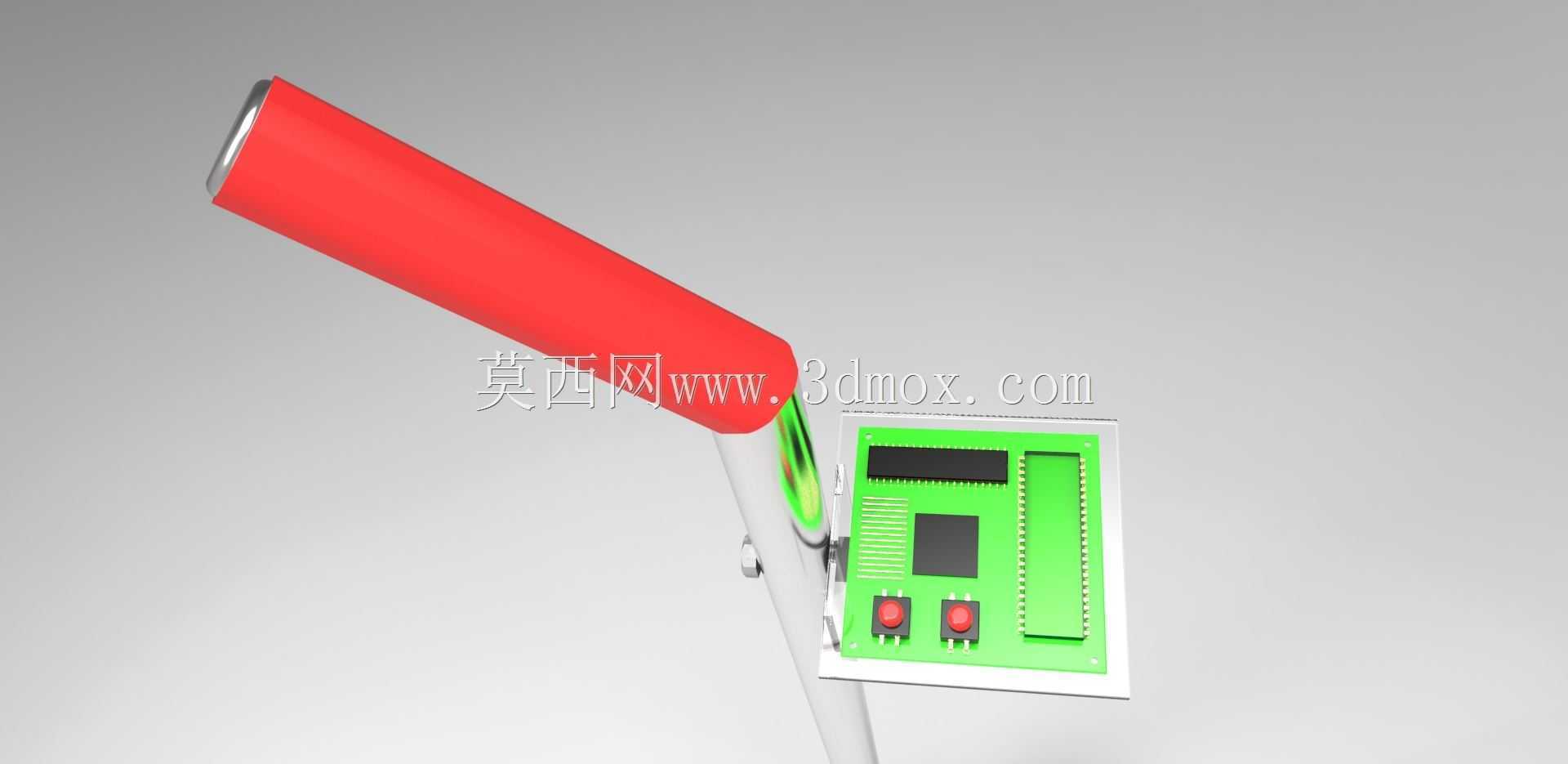

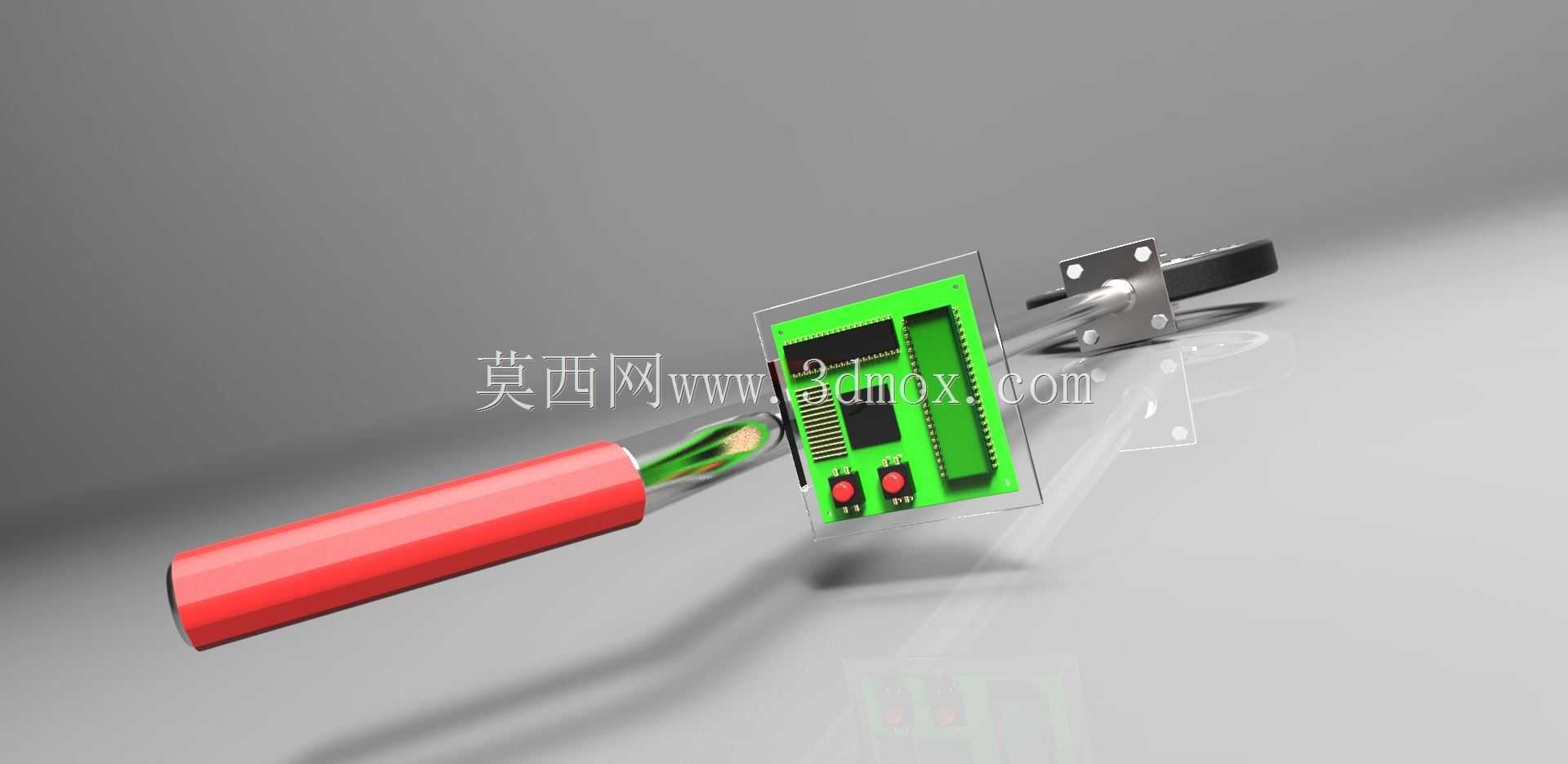

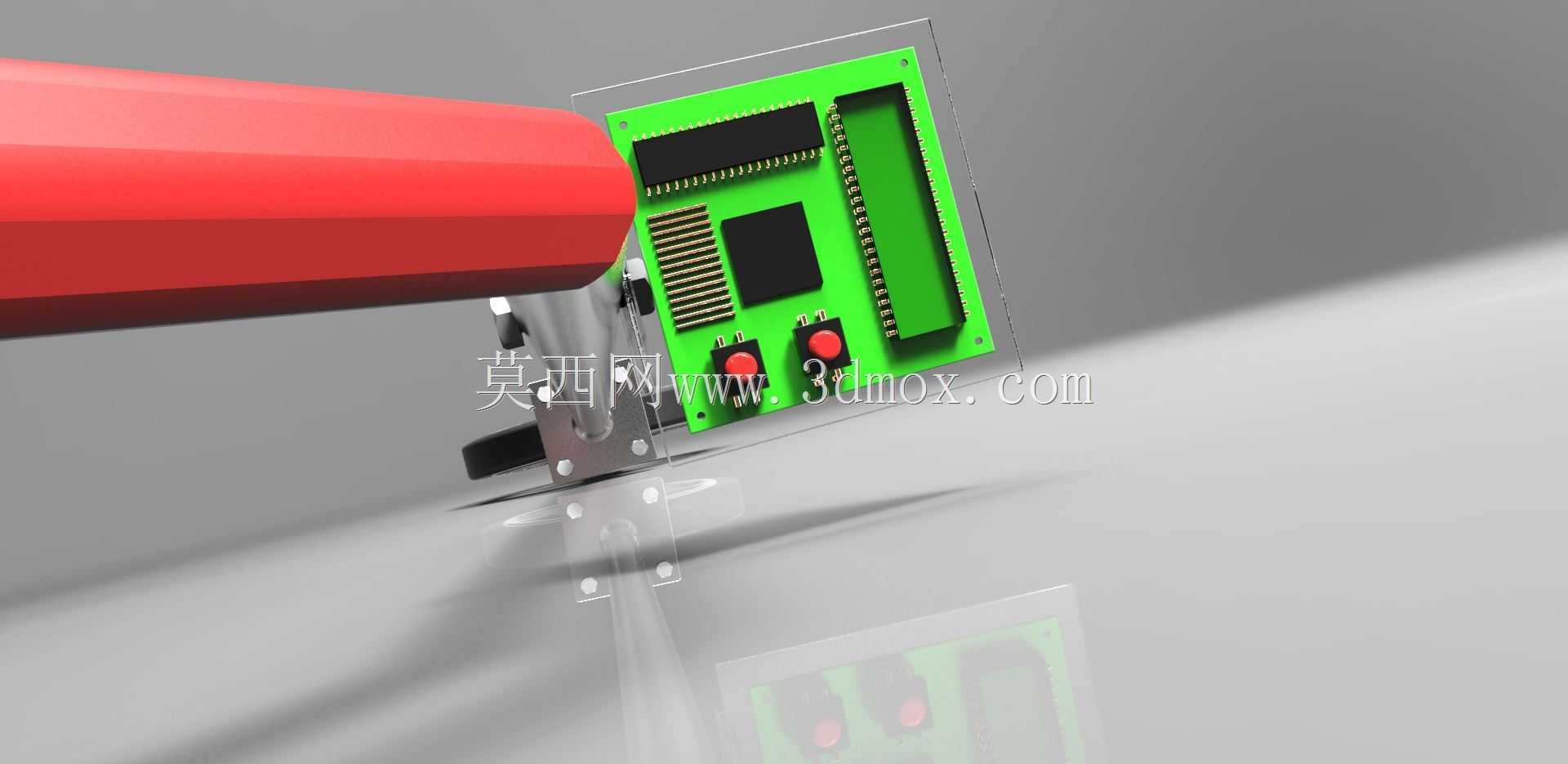

　　结构细节上，轮体的金属外露部分做了镜面抛光处理，一方面是减少转动过程中的风阻，另一方面也能降低碎屑、泥水在轮体表面的附着，日常使用后清理更加便捷。磁簧开关的引线从轮轴中心的通孔引出，不会随轮体转动出现线材缠绕的问题，接线端预留了标准的接插接口，可直接对接常规的计数采集模块，不需要额外做线材转接。轮体的动平衡在设计阶段就做了配平处理，在最高设计转速下转动不会出现明显的径向跳动，保证长距离行走过程中计数精度稳定，不会因为轮体抖动导致磁体触发间距变化影响测量结果。
