轻量化多孔对称连接支架结构设计

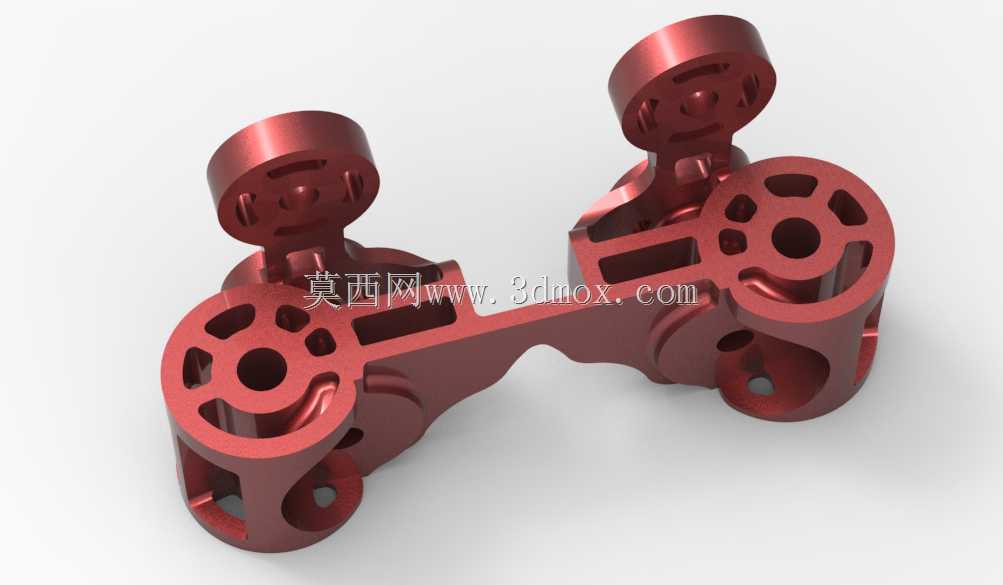

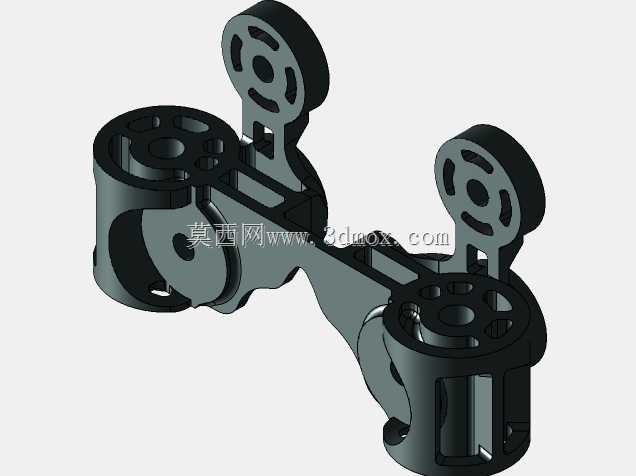

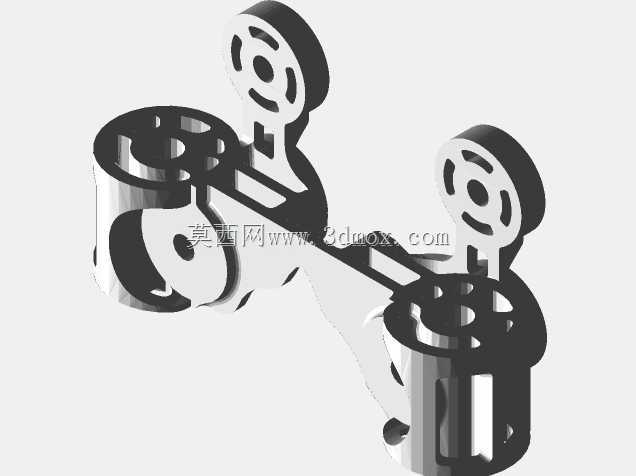

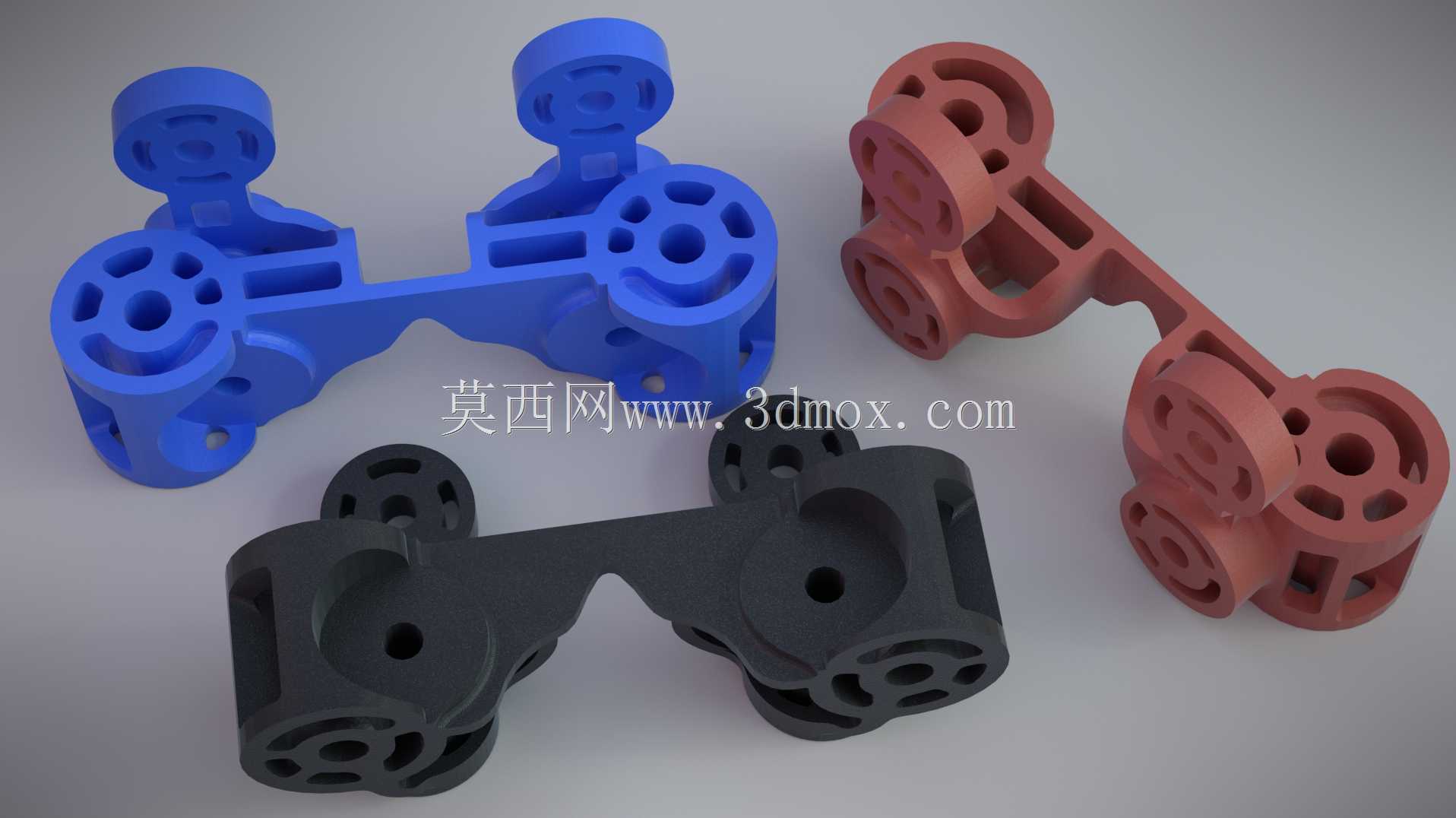

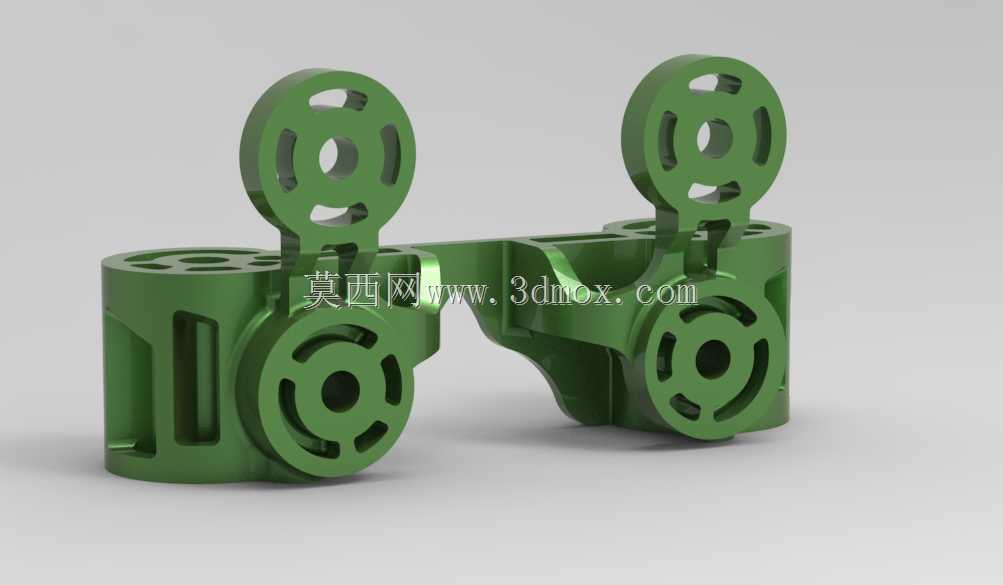

　　这类对称式多孔连接支架，多用于多轴联动传动机构的跨距点位固定场景，常见于小型无人机云台挂载、桌面级机械臂关节衔接、精密检测设备的传感组件安装位，核心作用是在有限安装空间内，为两个同轴转动副提供刚性连接基准，同时兼顾整体组件的减重需求。从结构设计逻辑来看，整体采用左右完全对称的布局，两端设置带同轴孔的筒状安装座，孔位公差需适配对应规格的转动销轴或轴承外圈，安装座端面做了环形减重槽设计，在不削弱孔壁承压强度的前提下，去除了非受力区域的冗余材料；中间连接臂采用变截面过渡，靠近两端安装座的位置做了加厚加强筋处理，臂身开设长条形镂空槽，既可以降低整体重量，也能减少3D打印过程中的材料收缩变形量。两端安装座的侧面分布有多个辐射状的镂空孔，

　　这些孔位并非单纯减重设计，孔位的分布角度经过受力校核，能够在支架承受径向载荷时，将应力均匀分散到连接臂的主受力筋上，避免局部应力集中导致的断裂问题。安装边界方面，两端安装座的同轴孔中心距是核心安装尺寸，需匹配对应设备的传动点位间距，安装座的外圆直径需预留足够的装配操作空间，避免与周边转动部件发生运动干涉；底部的安装定位孔需对应设备基座的固定点位，孔位深度需满足螺丝拧入深度的强度要求，同时孔口做倒角处理，方便安装时的导向对位。设计过程中需要重点考量打印方向对成品强度的影响，沿Z轴方向打印时，层纹方向与支架主受力方向垂直，能够最大化提升结构的抗弯折强度，不过该结构的悬空部位较多，打印时需要在镂空位置和悬臂下方添加易拆除的支撑结构，

　　避免打印过程中出现塌边、翘曲问题。支架的整体壁厚做了均匀化处理，所有转角位置都设置了圆角过渡，既可以减少打印过程中的应力集中，也能避免使用过程中尖锐边角造成的装配划伤，同时均匀的壁厚能够保证3D打印过程中材料冷却速率一致，减少成品的内应力残留，提升长期使用的结构稳定性。这类支架在实际使用中，需要根据挂载部件的重量调整壁厚参数，若用于承载较重的传动组件，可适当加厚连接臂的主受力筋厚度，缩小镂空孔的尺寸，若用于轻量化的航拍云台类场景，可在保证强度的前提下进一步扩大镂空区域，降低整体负载重量。
