轻量化拓扑优化ULA安装支架结构

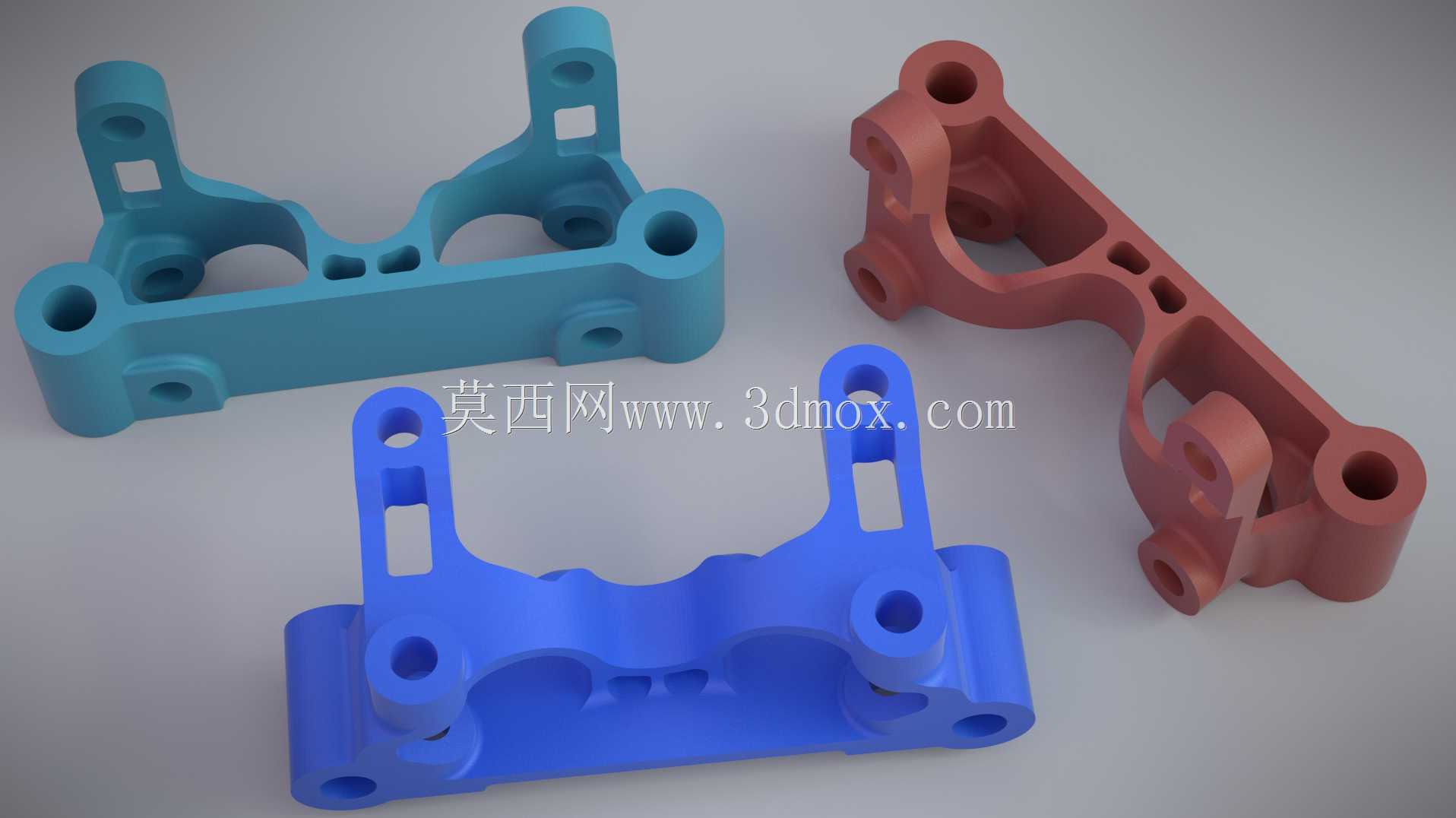

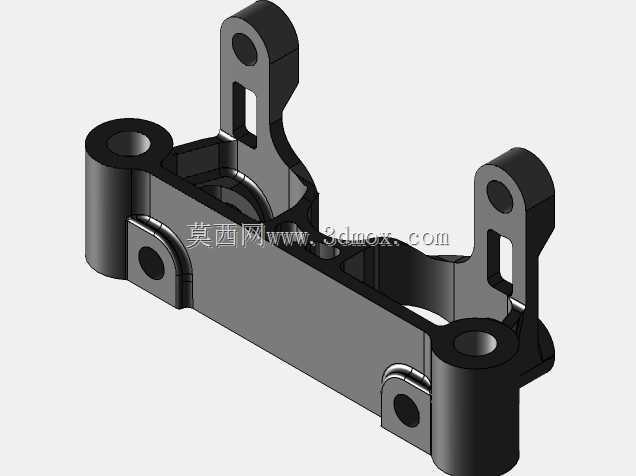

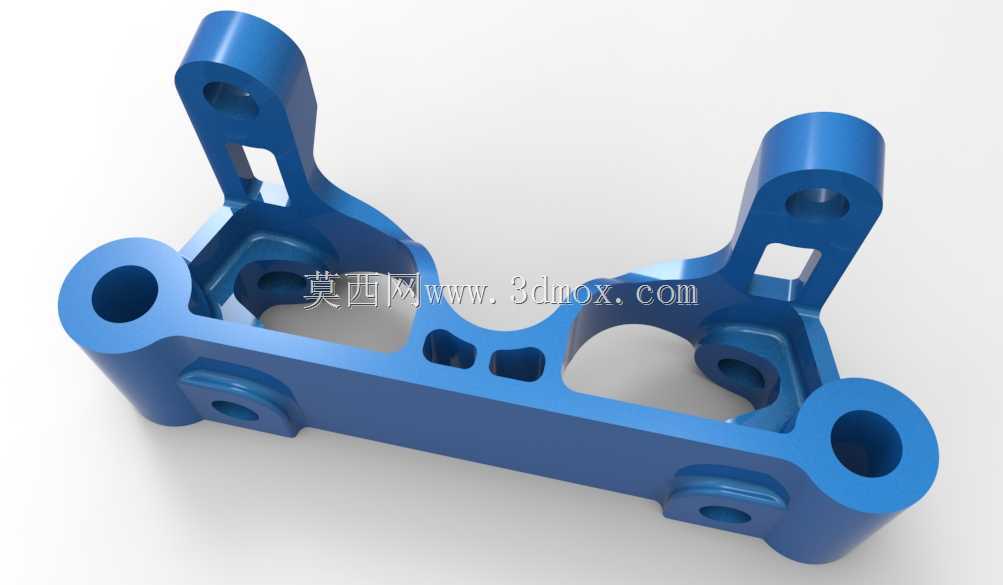

　　这款支架属于精密设备安装定位类结构件，主要面向小型精密机载设备、传感模组或轻量化执行机构的安装固定场景，在航空航天机载附件、工业检测设备的精密装夹工位、小型自动化模组的连接支撑环节都能适配。从结构受力逻辑来看，设计阶段围绕安装点位的载荷传递路径做了针对性的材料去除，整体采用对称式布局，四个大直径通孔为核心安装定位孔，分别对应设备端与安装基座的连接点位，孔位周边做了加厚凸台处理，避免螺栓锁紧时局部应力集中造成的结构变形，凸台与主体连接区域采用大圆角过渡，消除铣削加工过程中的应力残留，同时降低交变载荷下的疲劳断裂风险。主体连接梁部分做了多区域镂空挖槽处理，挖槽位置完全避开主载荷传递路径，在保证整体抗弯、抗扭刚度满足使用要求的前提下，

　　尽可能去除非受力区域的多余材料，最终实现20.4克的成品质量，相比同载荷等级的实心支架减重幅度超过40%，完全适配对自重有严格限制的机载、移动便携类设备安装需求。安装边界方面，四个主安装孔的孔位公差按照IT7级精度设计，能够保证安装后设备的定位偏差控制在0.02mm以内，支架底部的两个小型凸台为辅助定位支撑点，安装时可与基座上的定位槽配合，进一步抵消设备运行过程中产生的横向剪切力，避免长期振动下连接螺栓出现松动。设计过程中针对Z向打印成型的工艺特性做了结构优化，所有悬空区域的倾斜角度均大于45度，无需额外添加支撑结构即可完成增材制造，减少后处理工作量的同时避免支撑去除对安装面精度的影响。从受力表现来看，

　　优化后的结构在额定载荷下最大应力远低于材料屈服强度，安全系数满足机载设备的使用标准，同时一阶固有频率避开了常见设备的振动频段，不会在设备运行过程中产生共振问题。支架的所有外露棱边均做了0.2mm的倒角处理，既避免安装过程中划伤操作人员，也能减少应力集中点，提升结构的长期使用寿命。
