巴西庞特斜拉桥精细三维建模作品

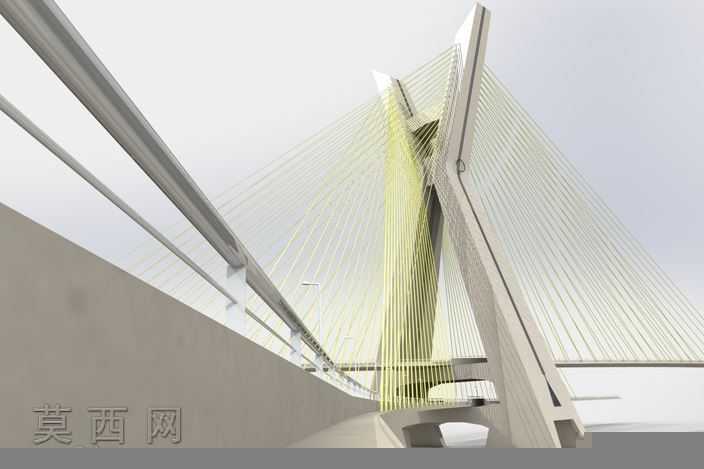

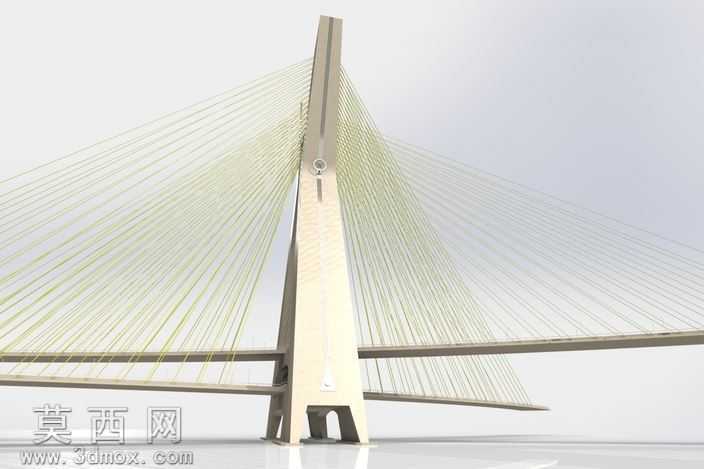

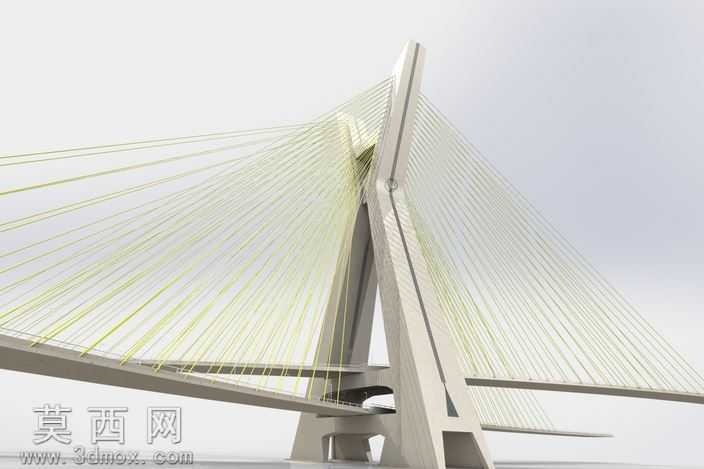

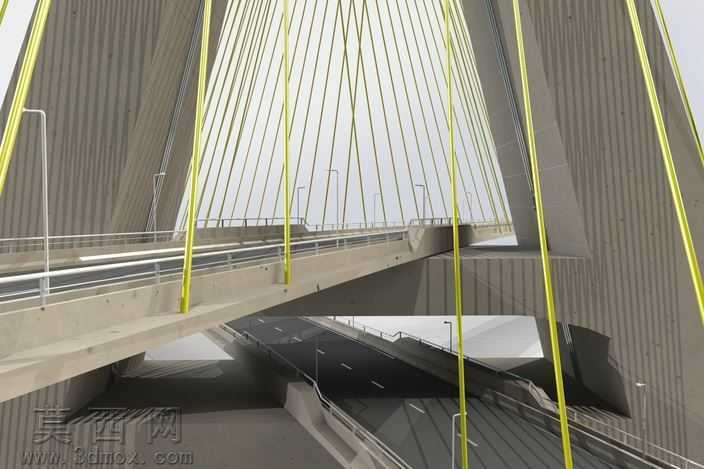

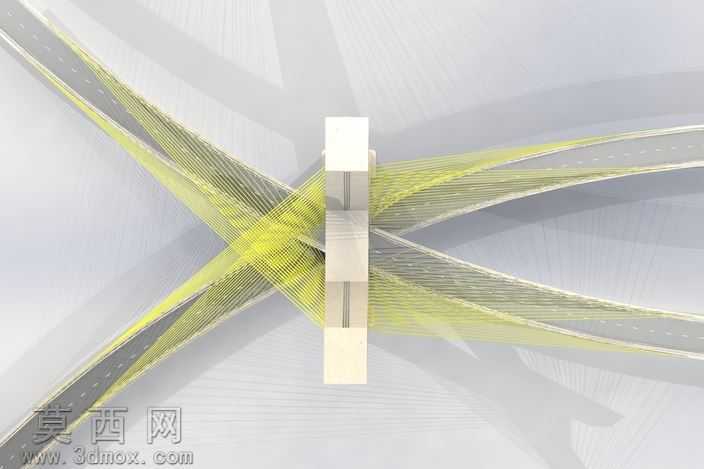

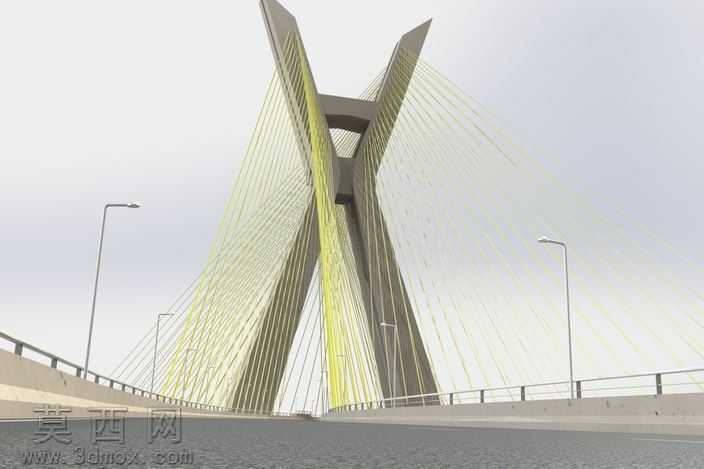

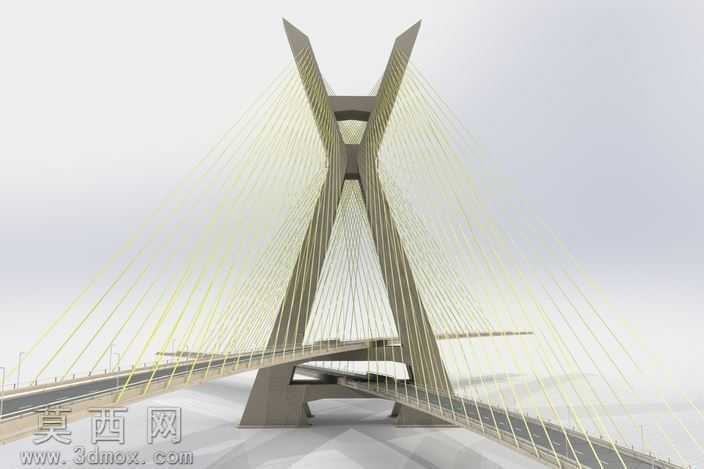

本作品为巴西庞特águasEstaiadasSP斜拉桥的高精度三维建模成果，建模阶段以斜拉桥真实工程结构为核心依据，先梳理桥梁整体拓扑关系：主塔采用变截面异形混凝土结构，建模时通过多段基准草图控制轮廓曲率，使用放样、凸台组合命令生成主塔实体，针对主塔表面的倒角、锚固区凹槽等细节，通过局部草图切除、圆角命令逐一还原，保证结构比例与实景完全一致。桥面部分采用分段建模思路，先绘制标准梁段截面轮廓，沿桥轴线拉伸生成基础梁体，再对桥面铺装、护栏基座、排水槽等附属结构进行单独建模，通过阵列命令完成标准段排布，在主塔与桥面衔接区域做结构过渡处理，还原支座、阻尼装置的安装结构。斜拉索部分采用扫掠命令生成，以主塔锚固点与桥面锚固点的连线为路径，匹配对应直径的圆形截面，同时对拉索表面的护套纹理做轻微凹凸贴图处理，还原真实拉索的材质质感。渲染阶段采用写实渲染流程，主塔混凝土材质调整漫反射灰度值，添加细微噪点纹理模拟混凝土表面的粗糙质感，反射率控制在10%以内匹配真实混凝土的光学特性；桥面沥青材质添加颗粒纹理，调整高光级别模拟沥青路面的漫反射效果；拉索采用半哑光高分子材质，添加轻微透明度与反射效果，还原高密度聚乙烯护套的视觉特征。场景布光采用三点布光结合环境光的方案，主光源模拟正午太阳光，投射柔和阴影突出桥梁结构的立体感，辅光源补亮主塔背光面避免暗部死黑，环境光采用HDRI天空贴图提供真实环境反射，让桥梁整体融入自然场景。设计过程中重点还原斜拉桥的受力结构逻辑，主塔的倾斜角度、拉索的辐射排布、桥面的线性坡度均严格参考实景资料校准，既保证模型视觉上的还原度，也清晰呈现斜拉桥的结构组成关系，可用于路桥工程教学、桥梁方案展示、场景可视化搭建等场景。
