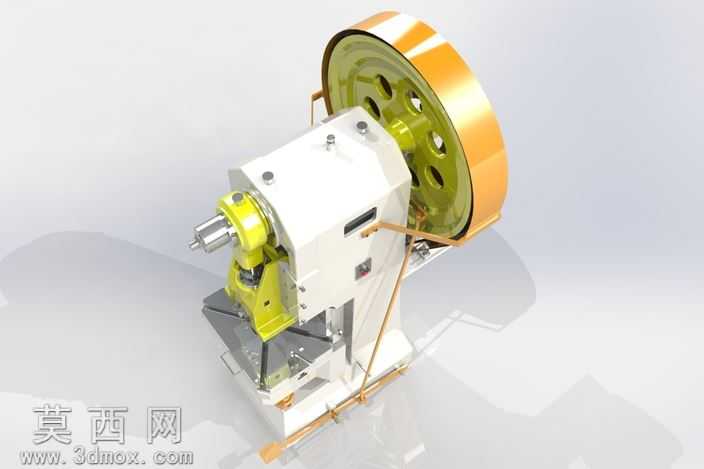

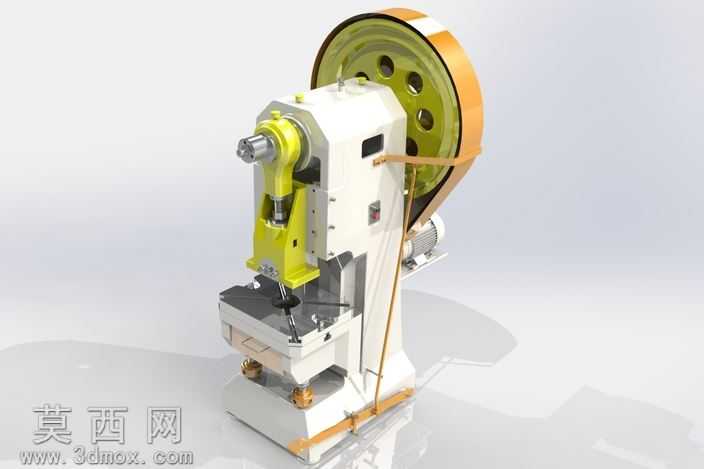

40吨偏心式机械压力机三维设计模型

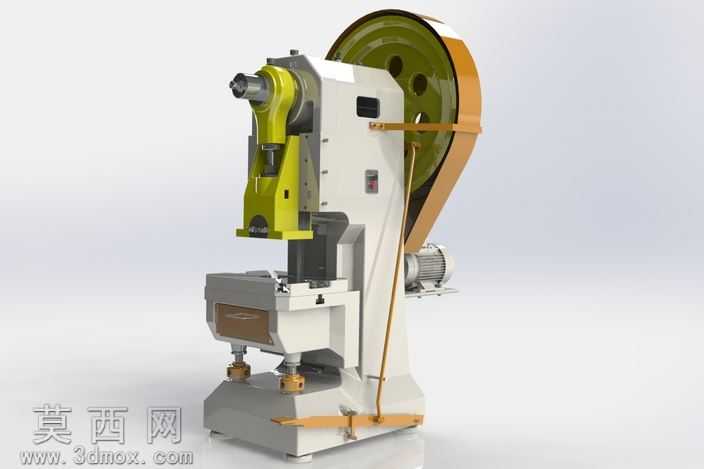

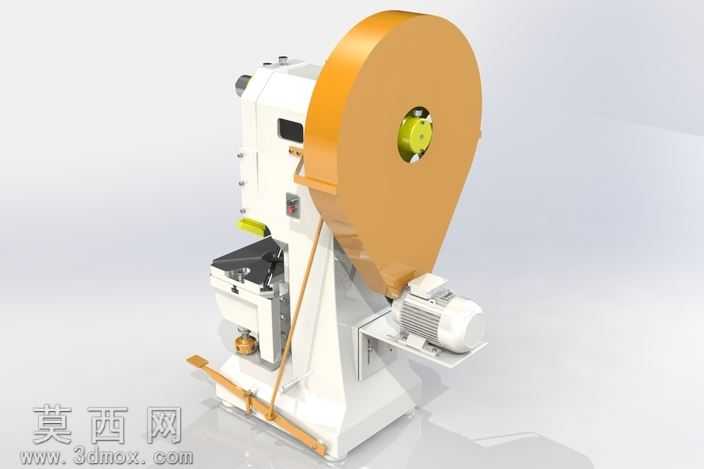

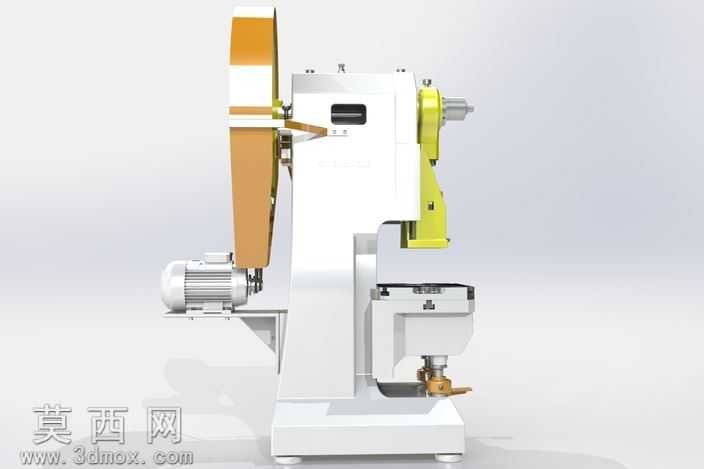

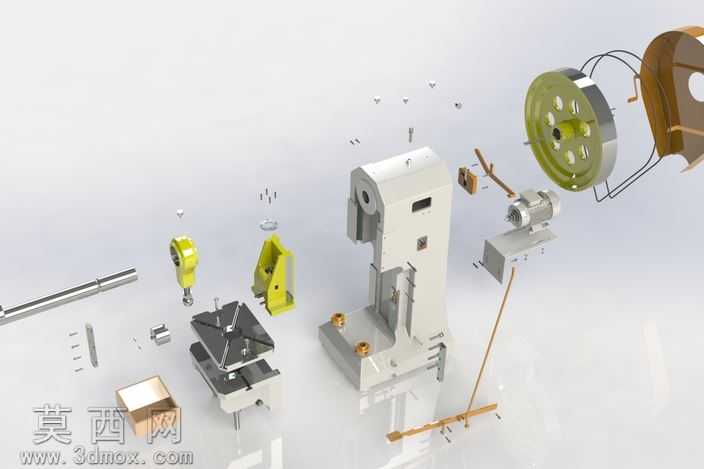

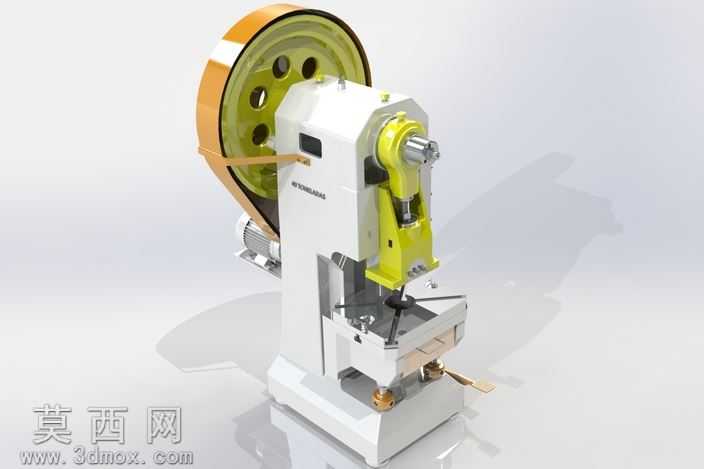

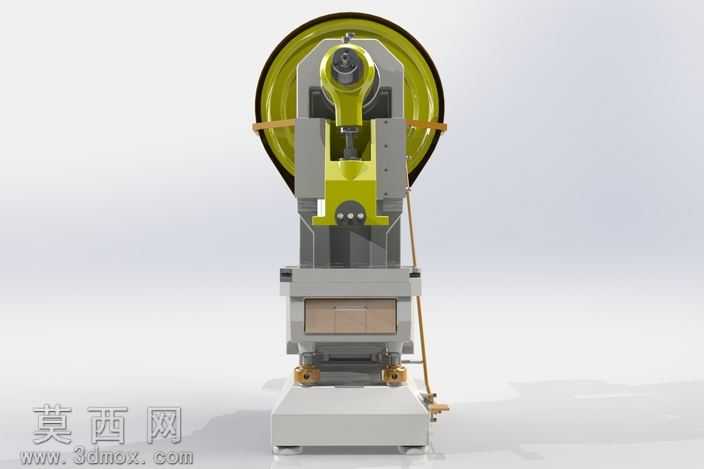

本模型为40吨偏心式机械压力机的完整三维设计成果，建模过程严格遵循通用机械压力机的实际结构比例，在三维软件中完成全零件的参数化建模与整机装配，完整还原了开式可倾偏心压力机的全部核心结构。模型整体采用立式开式布局，主体机身采用铸铁质感的哑光灰白色材质，还原铸件机身厚重稳定的视觉特性，传动部分的大飞轮采用黄绿色金属漆面搭配棕黄色传动皮带，冲压执行的滑块、连杆偏心机构采用亮黄色漆面材质，工作台面、紧固件、电机等部件分别采用对应金属质感的材质区分，各部件材质粗糙度、反光度参数经过反复调试，渲染效果贴近真实工业设备的视觉表现。结构层面完整还原了偏心压力机的传动逻辑：顶部的大直径飞轮通过V带与下部驱动电机连接，飞轮内置离合制动结构，动力传递至偏心曲轴后，通过连杆将旋转运动转化为滑块的上下往复直线运动，滑块配备导轨导向结构与装模高度调节机构，下部工作台配备T型槽用于安装固定冲压模具，机身底部设置可调式减震垫铁，机身侧面设置操作踏板与控制组件，所有部件的装配关系完全符合实际设备的机械原理，运动副约束设置完整，可直接用于运动仿真演示。设计过程中充分考虑了40吨公称压力对应的结构强度需求，机身壁厚、曲轴直径、连杆截面尺寸均参照同吨位实际压力机的参数进行设计，既保证了模型外观的还原度，也确保了结构逻辑的合理性，可作为机械设计教学、冲压设备认知、非标设备方案参考的三维素材使用，模型各零件分层清晰，可单独拆解查看内部传动结构，便于理解偏心压力机的工作原理与结构组成。
