数控液压闸式剪板机设备三维设计

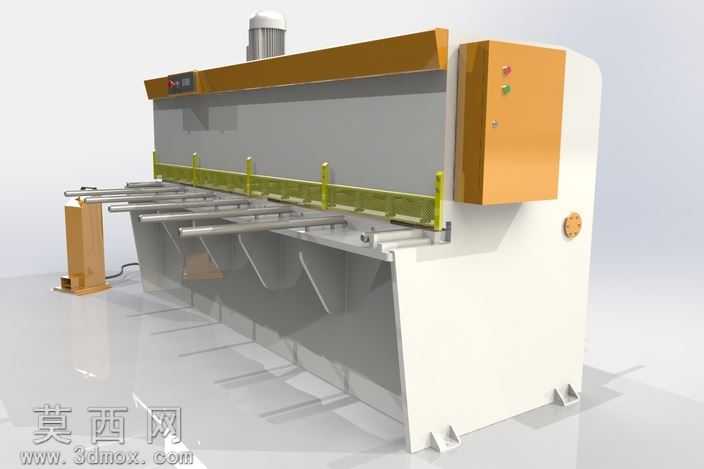

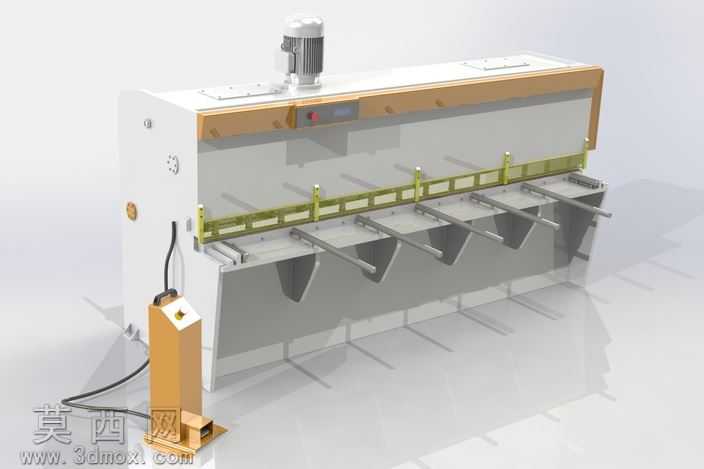

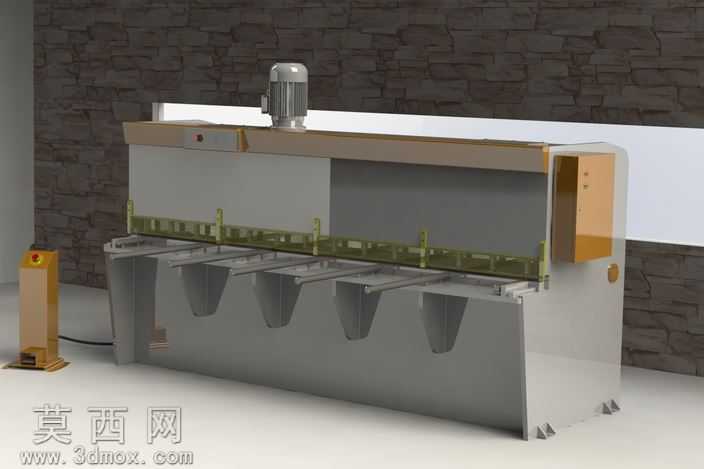

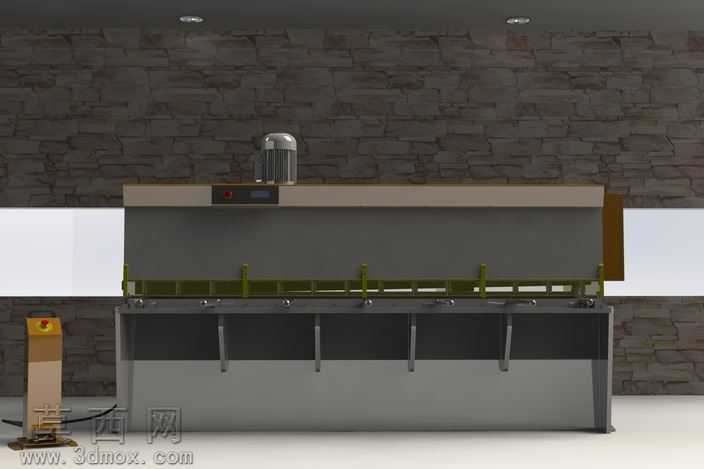

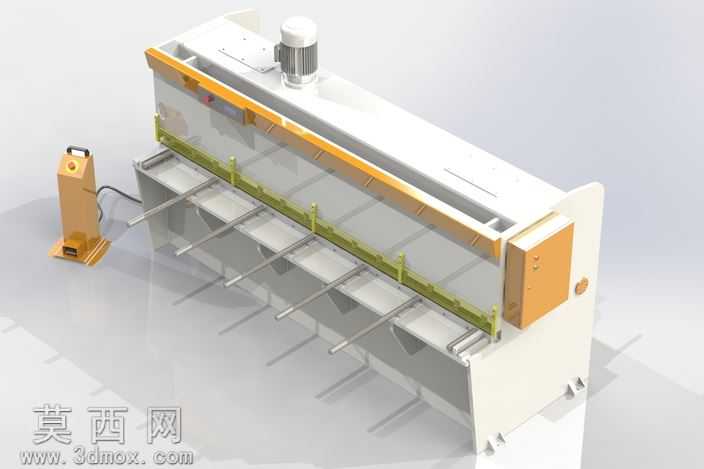

本模型为数控液压闸式剪板机的完整三维设计成果，建模阶段采用SolidWorks完成全参数化零件搭建，严格遵循工业剪板机的实际尺寸比例与装配逻辑，从顶部驱动电机、集成式液压阀组、上刀架横梁、下工作台托料架到独立落地式操作控制柜，每一个部件均按照真实设备的结构关系完成配合约束，可实现完整的装配体运动仿真，直观演示上刀架的垂直裁切行程、后挡料的进给调节动作。渲染阶段采用工业产品级渲染参数，机身主体钣金外壳赋予哑光浅灰白金属烤漆材质，刀架防护边条做香槟金色金属质感处理，操作控制柜外壳采用与机身一致的浅色调烤漆，连接线缆赋予黑色柔性橡胶材质，托料架的金属支撑杆做拉丝不锈钢质感处理，地面添加柔和的环境反射效果，整体光影均匀柔和，清晰展现设备的外观轮廓与结构层次，无过度夸张的特效修饰，还原工业设备的真实质感。结构设计上，该剪板机采用闸式裁切结构，上刀架沿垂直导轨做直线往复运动，相比摆式剪板机裁切精度更高，适合0.5mm到3.0mm厚度的钢板裁切作业；机身正面设置多组可调节的托料支撑杆，可根据裁切板材的长度灵活调整支撑位置，避免长板材裁切过程中出现下垂变形；独立落地式操作柜通过线缆与主机连接，可根据车间作业需求灵活摆放操作位置，操作面板设置急停按钮与功能按键，符合工业设备的安全操作规范；刀架区域设置黄色安全防护栏，避免裁切作业过程中操作人员误入危险区域，兼顾设备实用性与操作安全性。设计思路围绕中小规格钣金加工场景的实际需求展开，在保证设备结构强度的前提下优化整体外形尺寸，既满足常规金属板材的裁切加工需求，又尽可能缩小设备占地面积，适配中小型钣金加工车间的场地条件；所有易损耗部件均采用模块化设计思路，刀片、密封件等易损件可单独拆卸更换，降低设备后期维护成本；液压管路与电气线路均做隐藏式排布设计，避免管线外露造成的安全隐患，同时提升设备整体外观的整洁度。模型包含完整的零件结构与装配关系，可用于设备结构演示、加工方案展示、职业院校机床教学等多个场景，能够直观展现液压剪板机的工作原理与结构组成。
