适配标准螺纹的拨动式开关防护盖结构

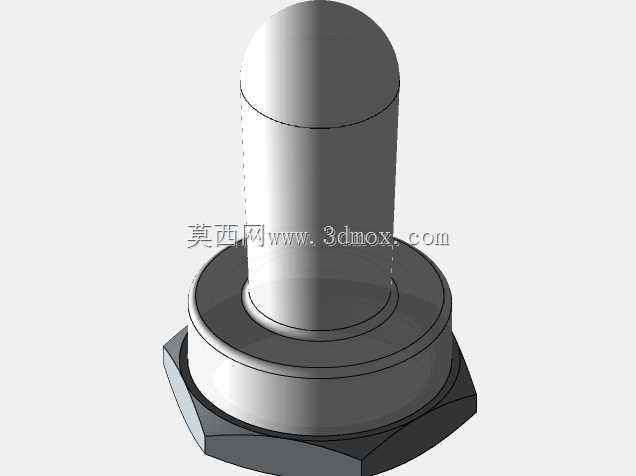

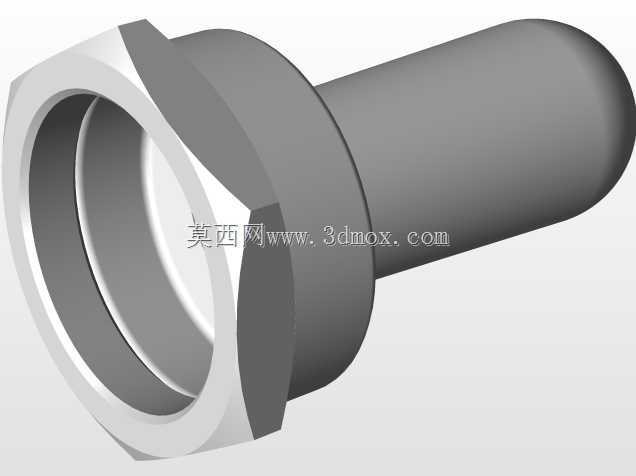

　　日常做电气柜集成、小型气路控制单元排布的时候，经常会碰到外露拨杆开关容易被误碰、积尘进切削液的问题，这款拨动开关防护盖就是针对这类场景做的结构件，除了适配常规15/32-32螺纹的电气拨动开关，也能直接装在Clippard系列拨动提升阀上做外部防护。从结构设计逻辑来看，整体没有做多余的装饰特征，底部是标准六角安装基座，和常规紧固件的六角尺寸做了匹配，安装的时候直接用普通开口扳手就能拧紧，不需要定制专用工装，不管是新设备预装还是老设备现场改造，都能快速完成装配，不用额外加工安装位。上部的柱形腔体做了足够的内部避让空间，不会干涉开关拨杆的全行程动作，拨杆扳到任意档位都不会和盖体内壁发生剐蹭，顶部做圆弧过渡，

　　一方面是避免尖锐棱角在设备运维的时候剐蹭操作人员手部，另一方面圆弧面不容易积留灰尘、切削液飞溅的残液，日常清洁的时候用抹布一擦就能清理干净，不会在边角残留污渍。安装边界上，六角基座的对边尺寸和同螺纹规格的标准安装螺母一致，不需要在设备面板上扩孔，原来装开关的开孔直接就能兼容，盖体拧紧后和面板贴合的面做了微小的止口设计，能减少液体、粉尘从安装缝隙渗入开关内部的概率，在车间多尘、有少量切削液飞溅的工位也能正常使用。实际应用里，这类防护盖除了基础的防护作用，还能避免设备运输过程中晃动导致的拨杆移位，很多小型气动控制台上的提升阀，之前经常出现运输途中拨杆被碰歪、气路误通的情况，装上这个盖之后，外部冲击力会先作用在盖体上，不会直接碰到拨杆，

　　大幅降低了运输环节的故障概率。做三维建模的时候，这个结构的拔模角度、壁厚都做了均匀化处理，不管是用工程塑料注塑加工，还是用铝合金做小批量机加工，都能直接出图生产，不需要额外调整结构参数，壁厚控制在常规五金件的通用厚度区间，既不会因为太薄导致装配的时候开裂，也不会因为太厚造成材料浪费、整体重量超标。
