推入式直角1/4规格气动管接头结构

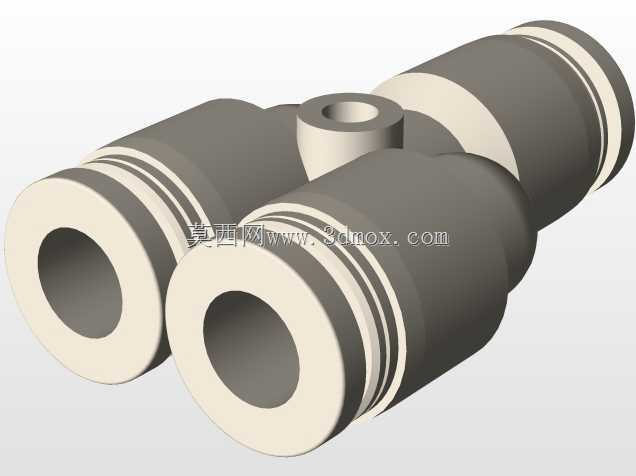

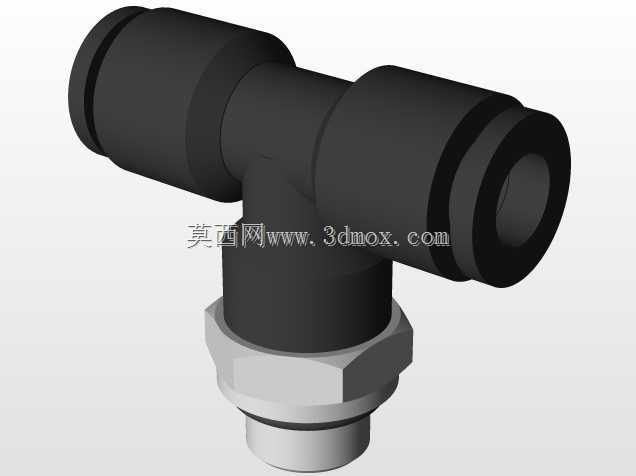

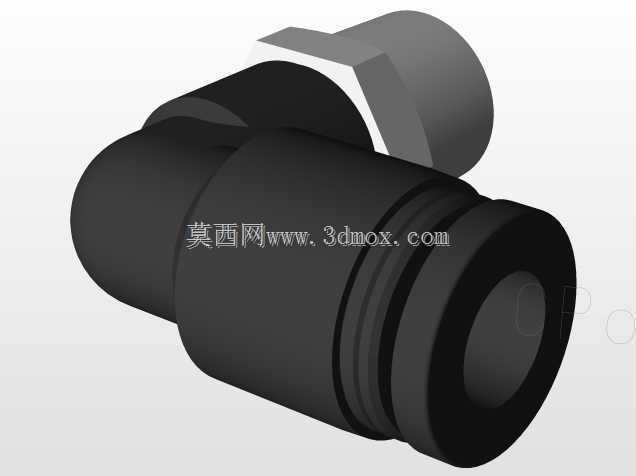

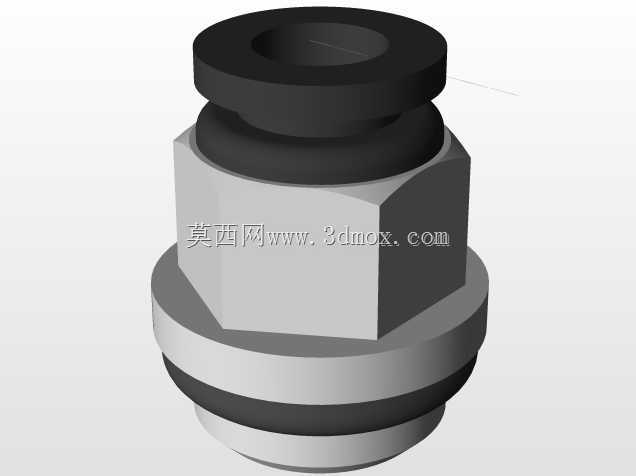

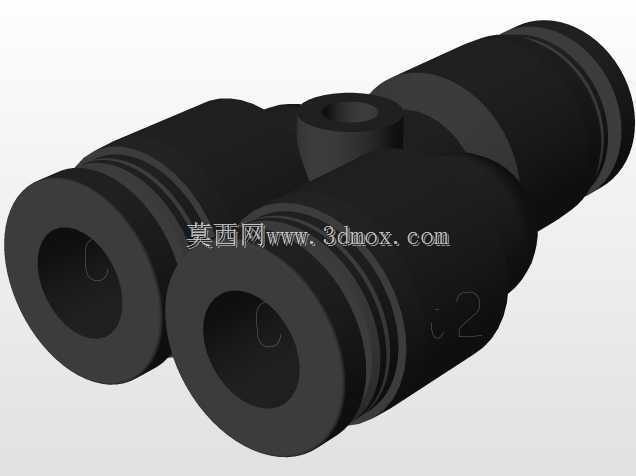

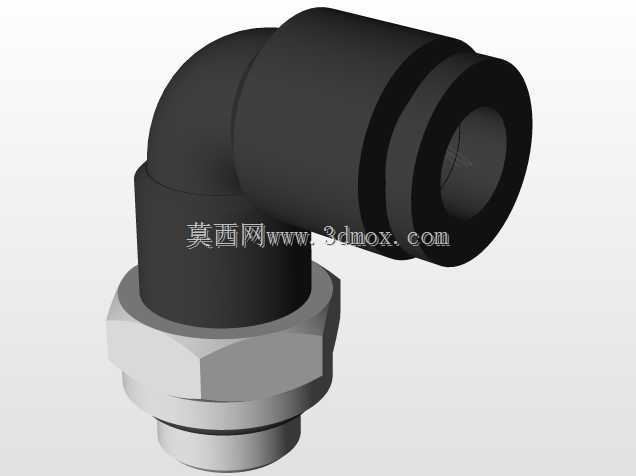

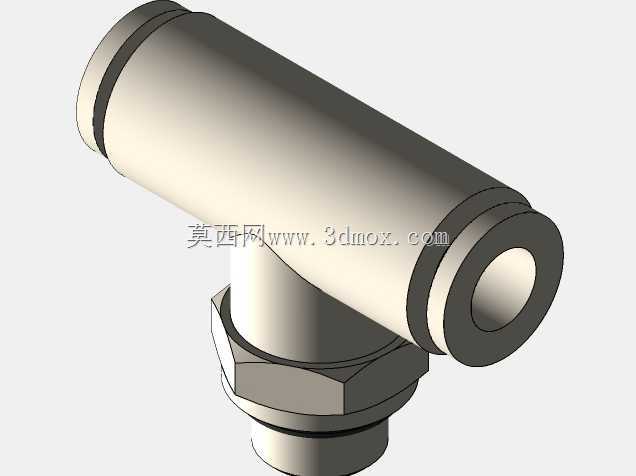

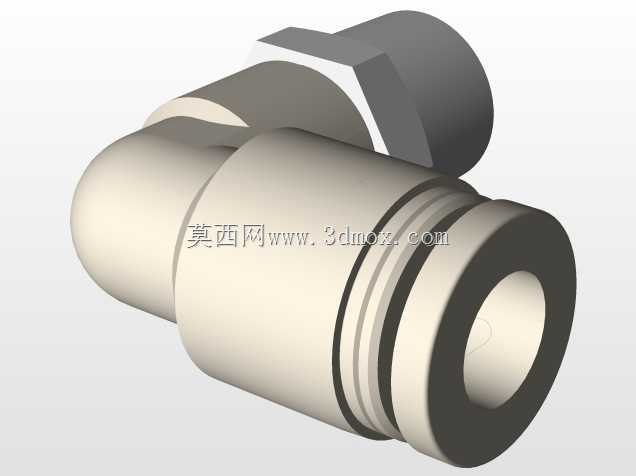

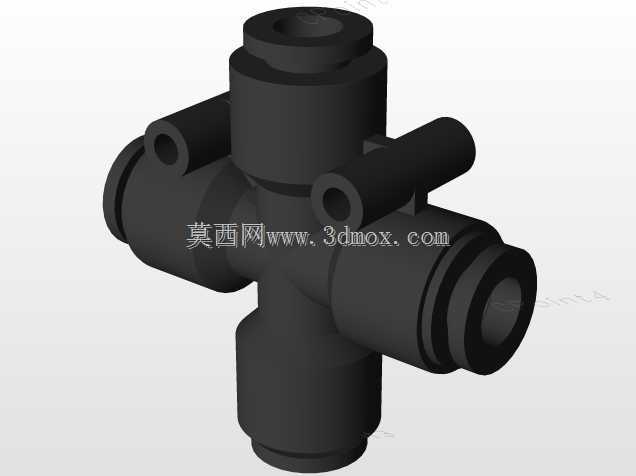

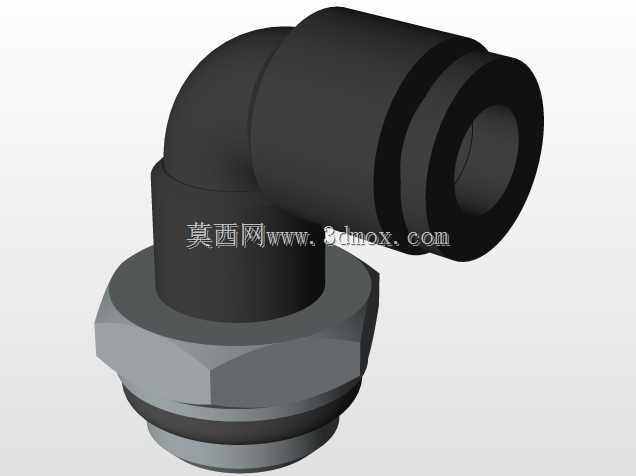

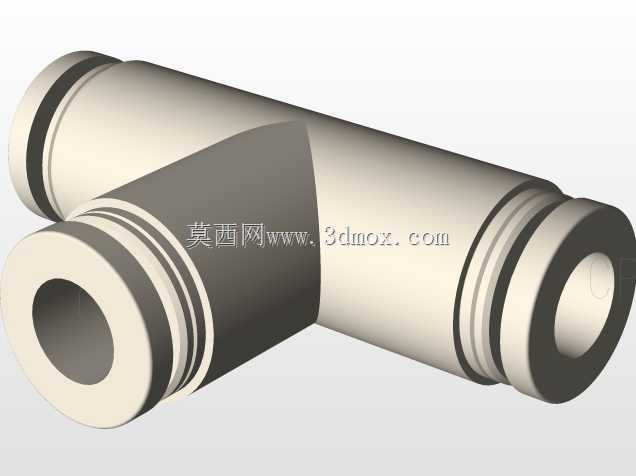

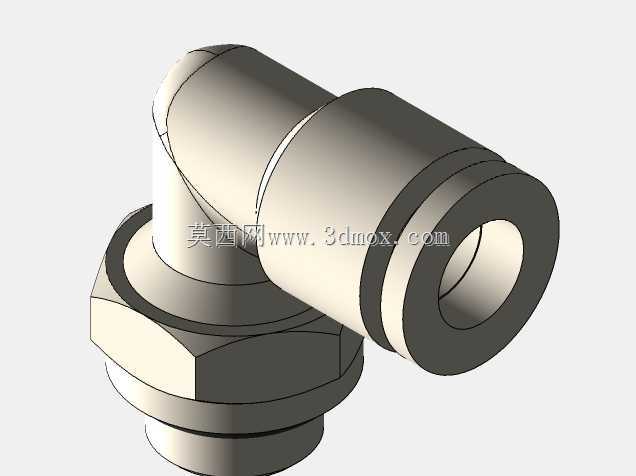

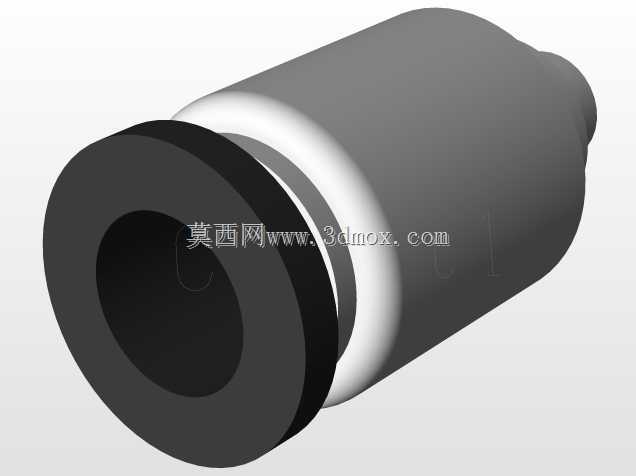

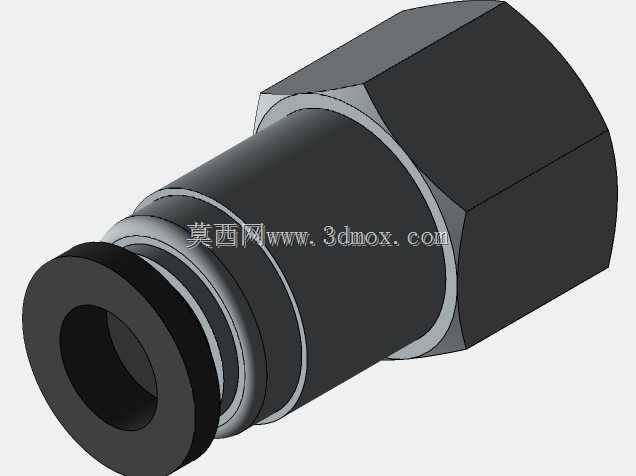

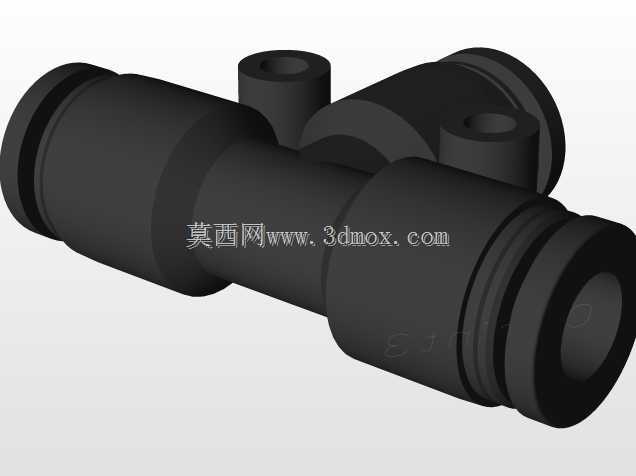

　　这款直角结构的推入式管接头，主要面向气动管路系统的布设需求设计，在工业自动化生产线、气动工装夹具、小型气动执行元件的气路连接场景中应用广泛，能够在有限的安装空间内完成管路90度转向的连接需求，避免管路过度弯折造成的气阻增大、管路折损寿命缩短等问题。从结构设计来看，接头采用L型一体式本体结构，一端为外螺纹连接端，配套六角锁紧结构，安装时可通过标准扳手卡持六角部位完成拧紧作业，无需额外定制工装，适配常规气动系统的标准内螺纹安装接口；另一端为快插式接嘴，配套内置的弹性卡环与密封胶圈，管路插入时无需额外工具，直接将对应外径的气动软管插入到底即可完成密封与固定，拆卸时仅需按压接嘴端部的释放环即可拔出管路，大幅提升气路布设与后期维护的作业效率。

　　设计过程中重点考量了安装边界的适配性，六角部位的对边尺寸符合常规气动接头的通用安装尺寸标准，可与现有市面常用的扳手、安装工位兼容，快插接嘴的外径尺寸做了阶梯式收窄处理，在密集排布的气路板上安装时，不会与相邻接头产生安装干涉，接头整体的转角处做了圆弧过渡处理，既消除了应力集中隐患，也避免了安装过程中锐角划伤操作人员或管路外壁。密封结构的设计上，内置的密封胶圈采用了适配气动系统常用压力范围的压缩量设计，在0-1MPa的常规气动工作压力区间内可保持稳定的密封性能，不会出现气体渗漏问题；弹性卡环的卡持力经过匹配设计，既可以保证通入压缩空气时管路不会被压力顶出，也不会因为卡持力过大造成软管外壁被过度挤压产生变形、开裂，影响管路使用寿命。

　　在实际设备应用中，这类接头常被布置在气动阀组的输出端、气缸的进气口位置，用来连接气源处理元件与执行元件之间的气路，相比直通式接头，直角结构可以让管路沿设备壁面、安装板表面平顺布设，减少管路外凸造成的磕碰风险，也能让设备内部的气路排布更加规整，便于后期排查气路故障。接头本体的结构壁厚经过受力校核，在常规气动系统的压力冲击下不会出现开裂、变形问题，螺纹连接端的长度设计兼顾了不同厚度安装板的适配需求，穿过安装板后预留足够的螺纹啮合长度，配合密封垫圈可实现安装板两侧的密封，避免气路从安装缝隙处出现泄漏。
