铃木GSX-R系列摩托车浮动式制动盘结构

　　这款制动盘适配大排量运动型摩托车的前轮制动系统，对应日常街道骑行、赛道竞速场景下的高频制动需求，是摩托车制动系统里直接承担摩擦减速功能的核心部件，工作时通过与制动卡钳的刹车片产生摩擦力，将车轮转动的动能转化为热能散出，实现车辆减速或停驶。

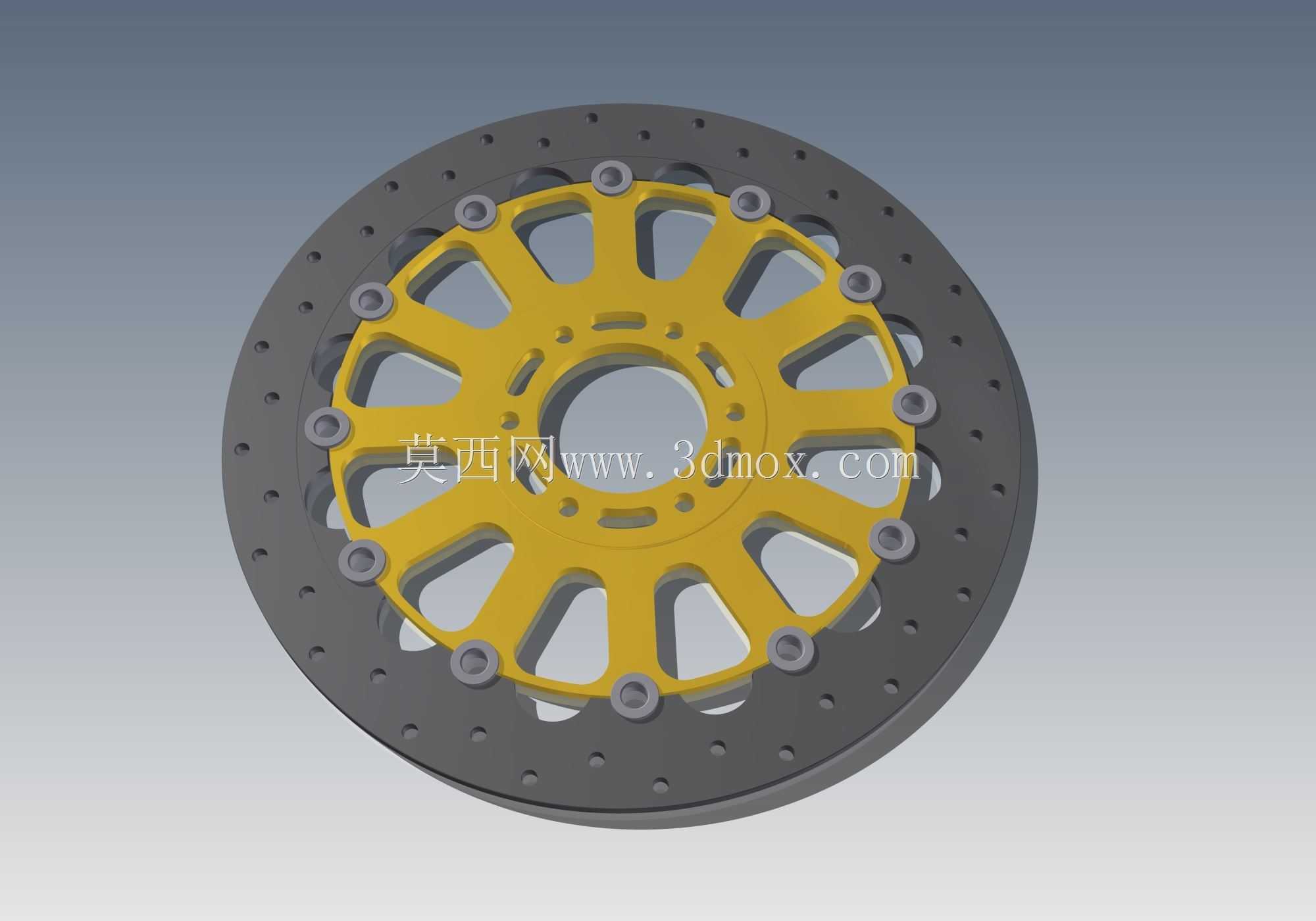

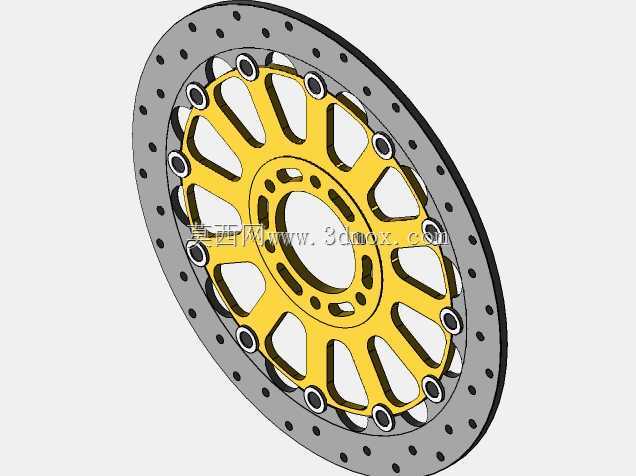

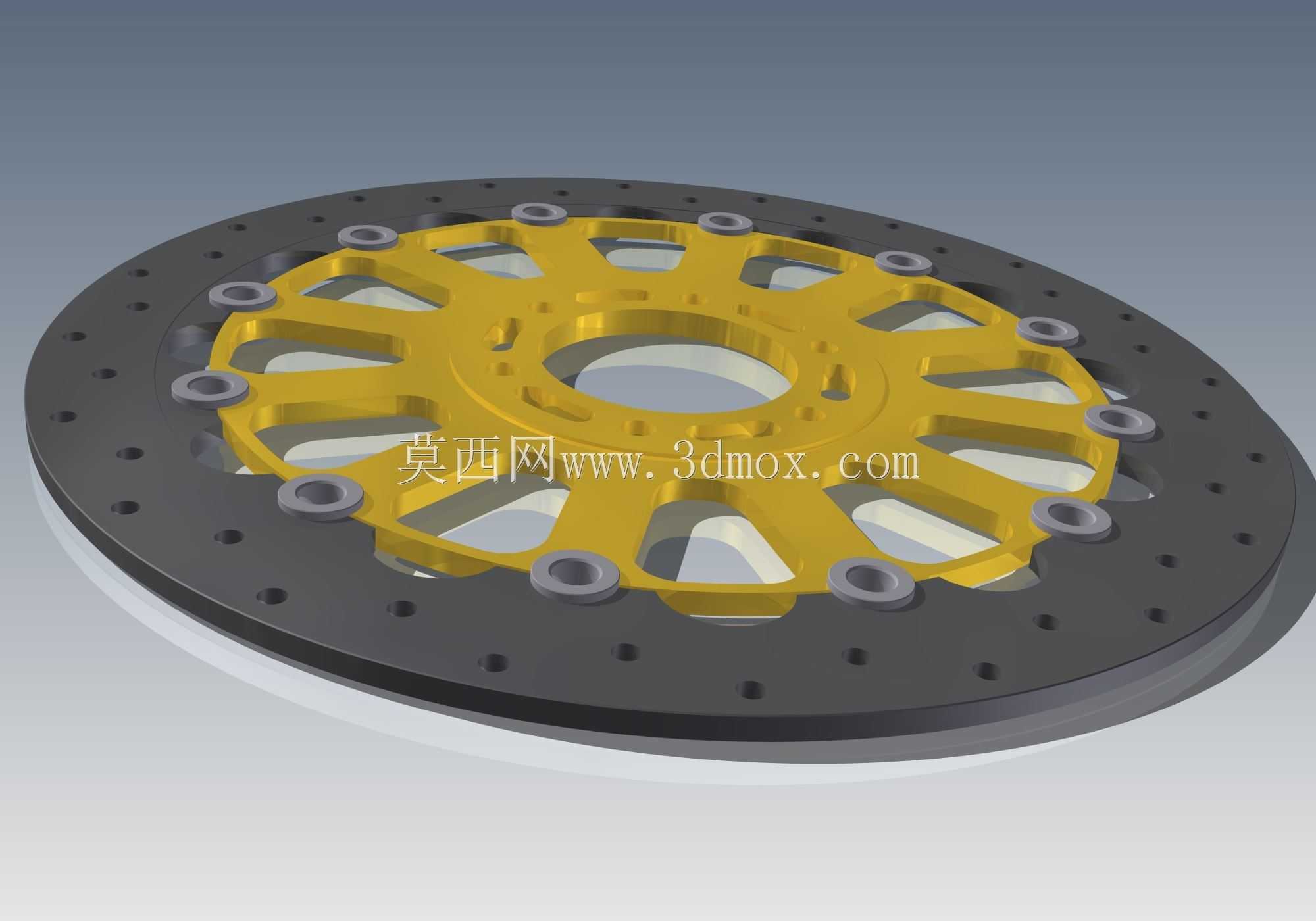

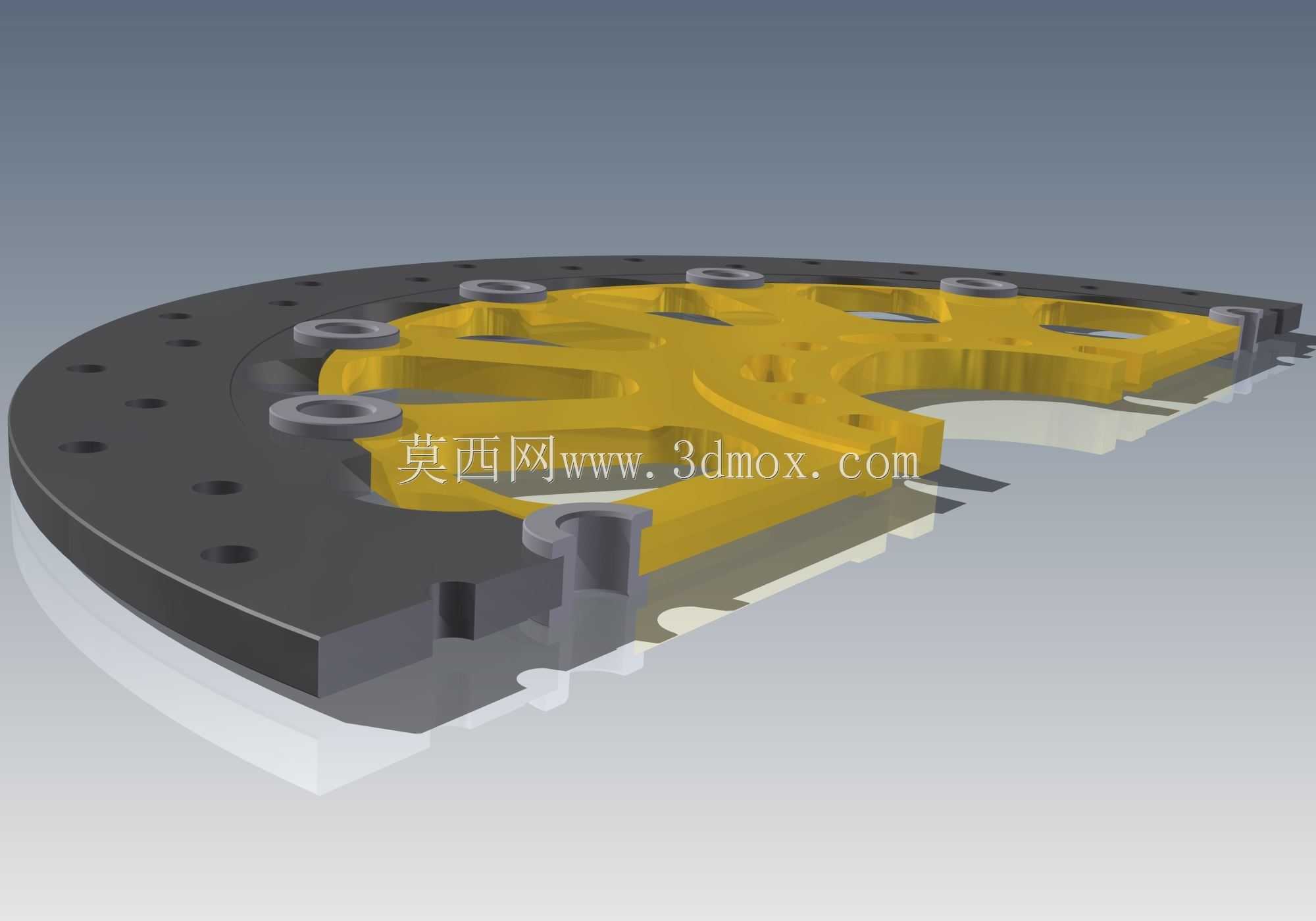

　　结构上采用分体浮动式设计，中心连接座为金色轻量化合金材质，外圈摩擦环为灰铸铁材质，两者通过周向均匀分布的12个浮动连接销实现弹性连接，这种设计可以避免制动过程中摩擦环受热膨胀后出现翘曲变形，同时能在制动时自动微调摩擦面与刹车片的贴合度，减少制动抖动，提升制动手感的线性程度。中心连接座采用12辐条式镂空结构，在保证连接强度的前提下尽可能削减了非必要的材料重量，有效降低了前轮的簧下质量，对于提升摩托车转向灵活性、悬挂响应速度有明显帮助；辐条之间的镂空槽同时可以作为散热风道，车辆行驶时的迎面气流可以穿过镂空区域，带走摩擦环传递过来的热量，降低制动系统的热衰减幅度。

　　外圈摩擦环采用全周密布的通风钻孔设计，这些钻孔一方面可以在制动时刮除刹车片表面磨下的粉尘，避免粉尘在摩擦面堆积降低摩擦系数，另一方面可以增加摩擦环的散热面积，同时在雨天行驶时划破摩擦面的水膜，避免湿滑状态下制动效能骤降。摩擦环的外径、中心安装孔的孔径、安装螺栓的孔位分布都严格对应铃木GSX-R600、GSX-R1000车型的前轮轮毂安装边界，安装时无需额外修改轮毂或卡钳位置，可直接替换同规格原厂制动盘。设计过程中重点校核了浮动销的连接强度、摩擦环的热变形量、高速旋转时的动平衡精度，确保在时速超过200km/h的状态下制动不会出现盘面抖动、连接失效等问题；摩擦环的厚度预留了足够的磨损余量，可满足长期使用后的磨损消耗需求，中心连接座的材质选用高强度锻造铝合金，抗拉强度和抗疲劳性能足以应对大排量摩托车制动时的巨大冲击力，避免急制动时连接部位出现断裂风险。
