多工位级进冲压模具整体结构设计

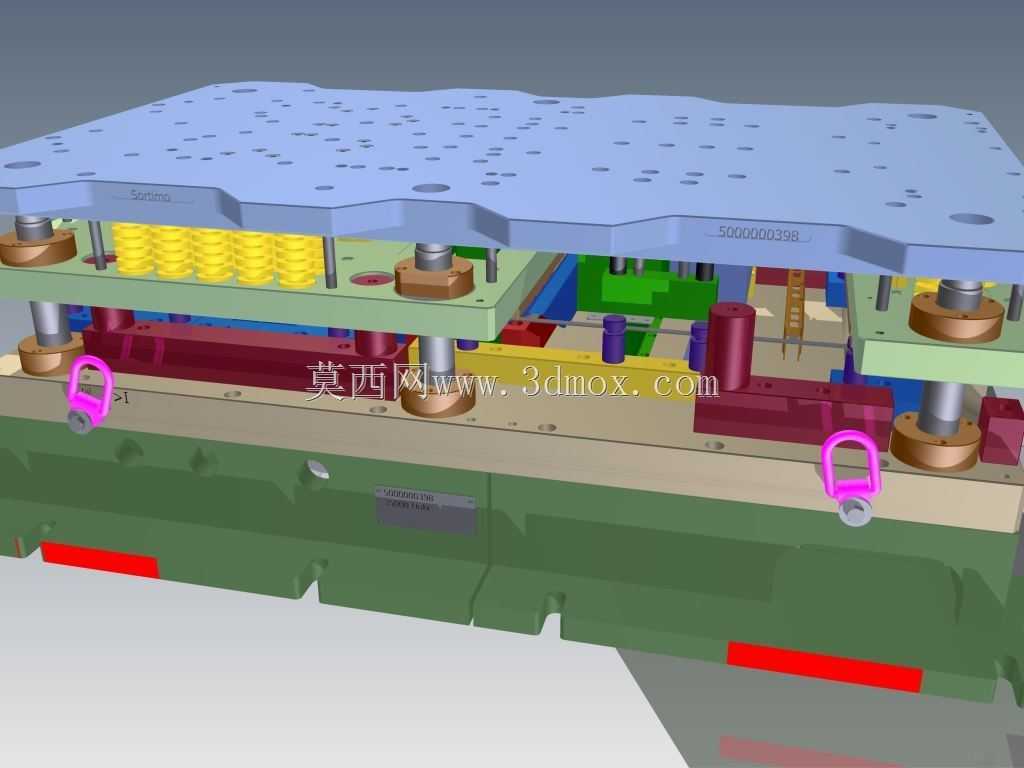

　　这套级进模结构针对连续冲压生产场景设计，适配高速冲床的自动化送料作业需求，可在单台设备上完成多道冲压工序的连续加工，无需中途转序或人工周转工件，能大幅提升薄板类冲压件的生产效率，降低工序间转运带来的定位误差与工件磕碰损伤风险，广泛适用于电子接插件、小型五金结构件、汽车精密冲压零件的批量生产场景。整套模具采用上下模座分体式结构，上模座预留了充足的模柄安装位与设备滑块连接孔位，可适配不同吨位的常规开式、闭式冲床安装，模座表面均匀布置的沉头孔用于固定各层模板，同时预留了导柱导套的精准安装位，保证上下模合模时的同轴度精度，避免长期冲压作业中出现模位偏移导致的工件尺寸超差或模具刃口崩损。模具内部集成了弹性卸料结构，

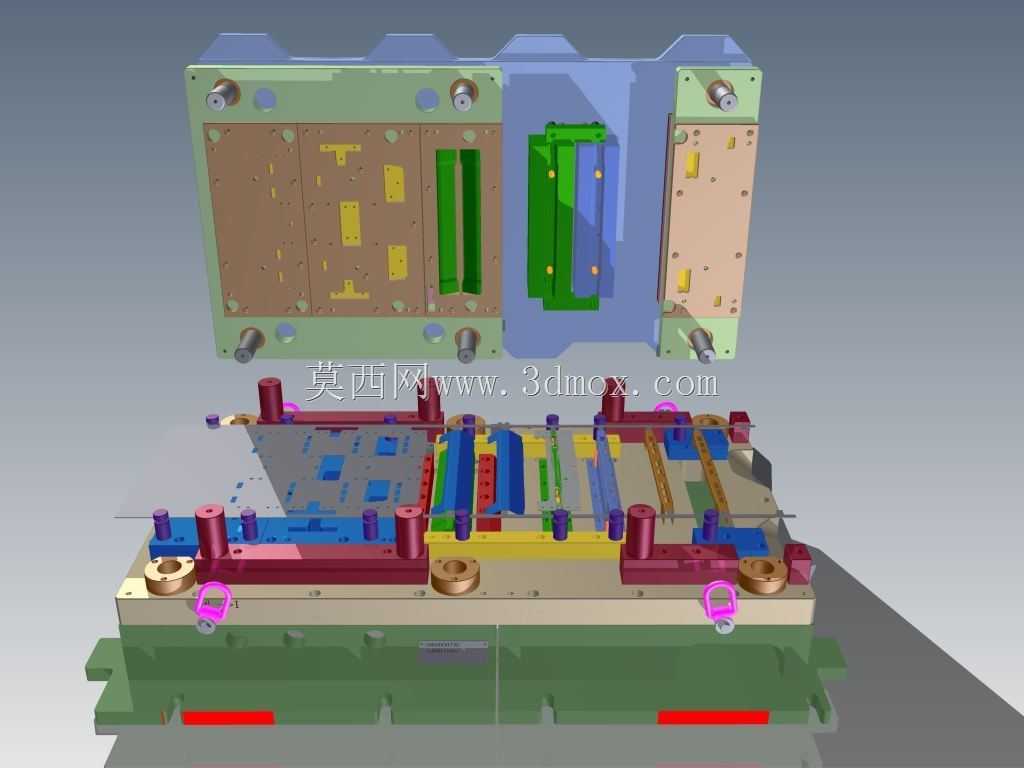

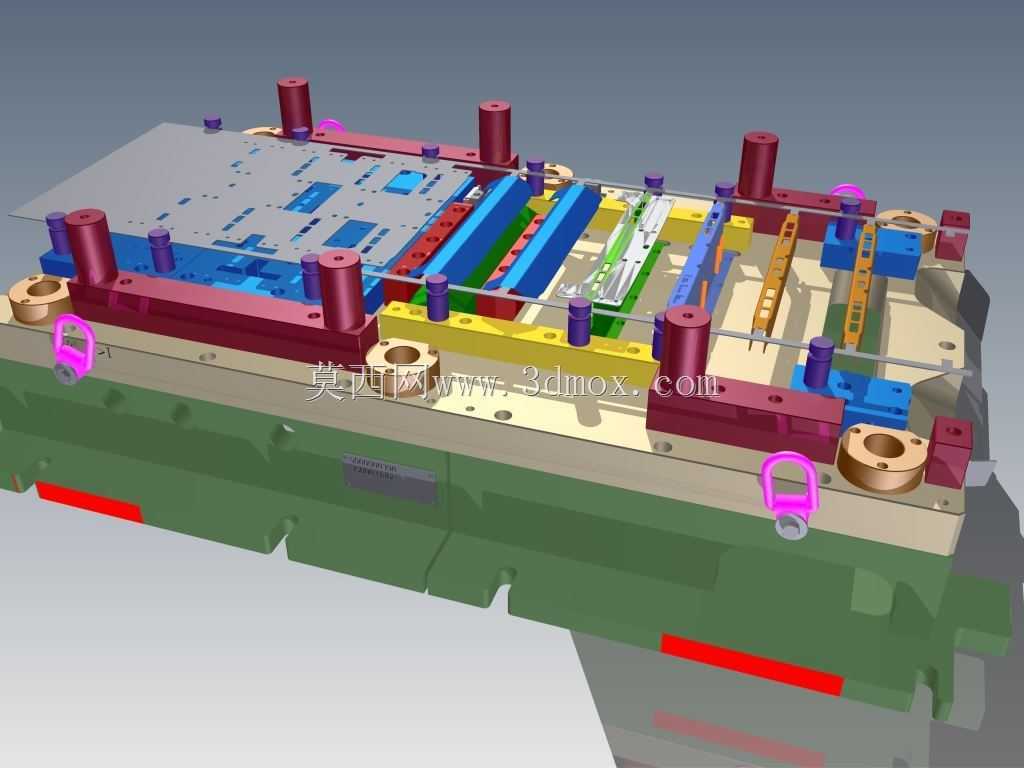

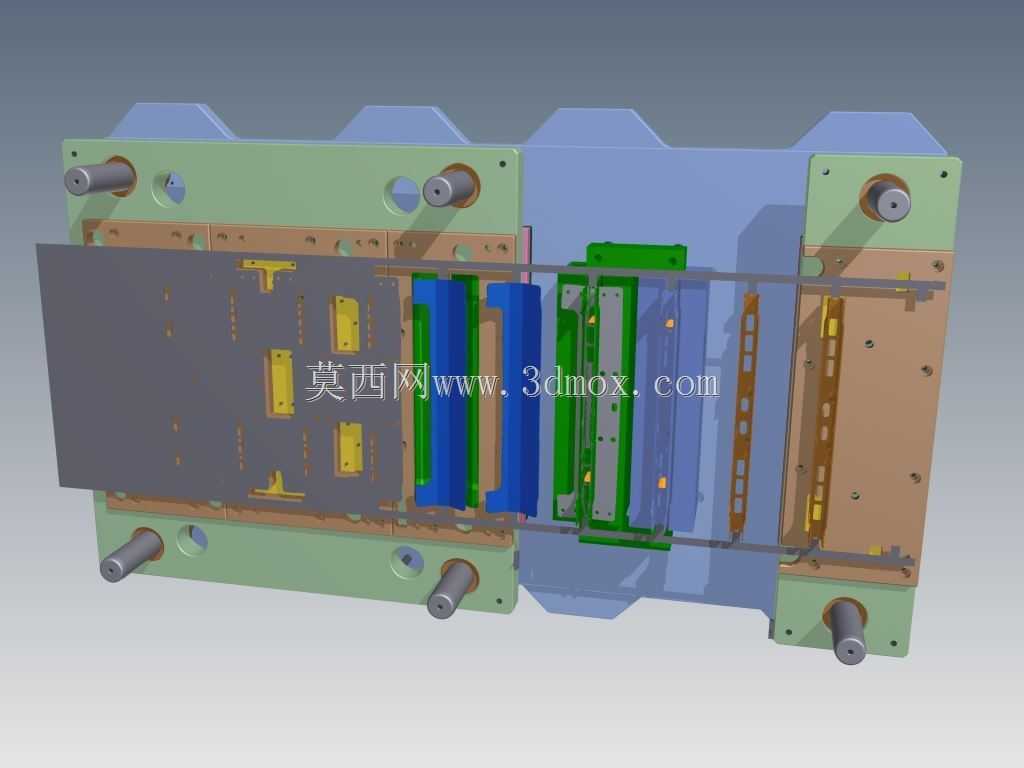

　　采用矩形螺旋弹簧作为弹性元件，沿送料方向均匀排布，可在冲压行程中提前压紧料带，防止薄料在冲压过程中出现翘曲、移位，同时在冲头回程时顺利将料带从凸模上剥离，避免带料问题影响连续送料精度。各工位的凸模、凹模镶块采用分体式安装设计，单个工位的刃口磨损后可单独拆卸更换，无需拆解整套模具，大幅降低后期维护的时间成本与配件成本。模具的下模部分设置了精准的导料板与定位钉结构，可对送入的金属料带进行全程导向与步距定位，保证每一次冲压的工位间距一致，确保各工序加工位置的尺寸精度，同时在成品工位与废料工位分别设置了出料通道，冲压完成的成品件与工艺废料可沿预设通道滑落，无需人工清理，适配自动化生产线的连续作业要求。

　　整套结构的安装边界充分考虑了常规冲床的工作台开口尺寸与闭合高度范围，模座四周预留了吊装孔位，方便模具的吊装转运与上机安装，各层模板之间设置了限位柱，可控制合模时的最小闭合高度，避免冲压行程过大导致的模具零件压损，同时在模具外侧设置了安全标识位与传感器安装位，可接入冲床的安全防护系统，在出现误送料、料带断裂等异常情况时及时触发设备停机，保护模具与设备安全。
