汽车通风式制动盘结构设计方案

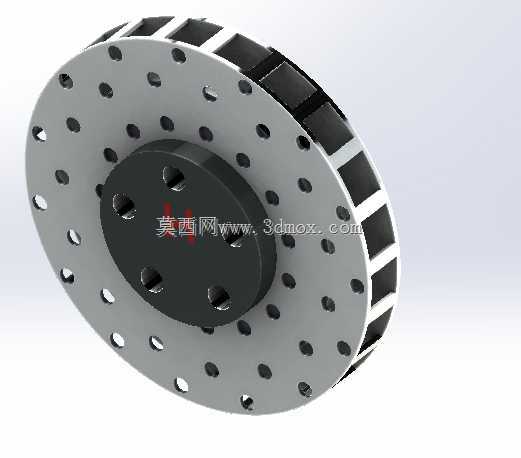

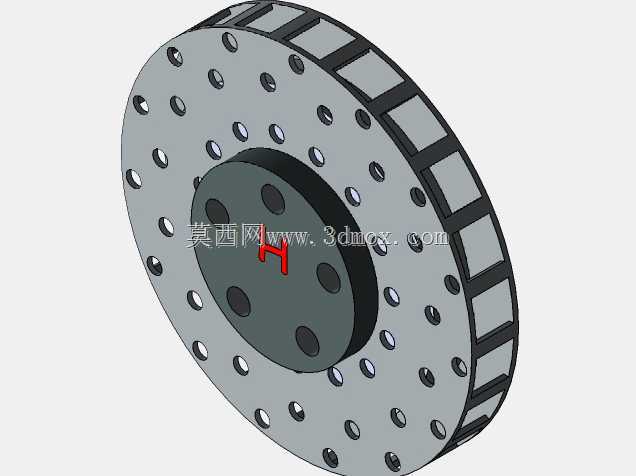

　　这款通风式制动盘主要应用于乘用车辆的前轮制动系统，是盘式制动架构里的核心摩擦承载部件，日常行驶中承担着将车辆动能通过摩擦转化为热能散出的核心作用，直接决定车辆制动效能的稳定性与连续制动工况下的抗热衰退表现。从结构设计逻辑来看，整体采用双层摩擦盘加中心轮毂安装座的分体式布局，两层摩擦盘之间预留了周向均匀分布的通风导流通道，车辆行驶时气流可顺着通道快速穿过盘体内部，带走摩擦产生的大量热量，相比实心制动盘能提升40%以上的散热效率，避免长时间连续制动后摩擦系数骤降的问题。摩擦工作面上均匀排布了多圈圆形通孔与沉孔，一方面可以进一步提升空气流通效率，另一方面能在制动过程中排出摩擦片与盘面之间的磨屑，减少磨料磨损带来的制动抖动与异响，

　　同时也能适当降低盘体整体自重，减少悬架下质量，提升底盘响应表现。中心安装座采用加厚法兰结构，其上均匀分布6个螺栓安装孔，安装孔位的节圆直径、孔深与配合公差完全匹配对应车型的轮毂轴头安装边界，装配时可通过螺栓直接与轮毂轴头刚性连接，保证制动过程中扭矩传递的可靠性，安装座与摩擦盘之间通过径向连接筋实现刚性连接，连接筋的排布角度经过动平衡校核，避免高速旋转时产生径向跳动。设计过程中需要重点控制摩擦工作面的平面度与端面跳动公差，盘面厚度差需要控制在极小的公差范围内，避免制动时踏板产生脉动反馈；同时通风通道的截面形状经过气流走向优化，在保证盘体结构强度的前提下尽可能提升通风流量，兼顾散热性能与结构抗扭强度。摩擦盘的外径尺寸、

　　有效摩擦半径需要匹配对应车型的制动卡钳活塞面积与摩擦片摩擦系数，保证制动力矩输出满足整车制动性能要求，安装座的中心定位孔与轴头的配合采用过渡配合，保证装配同轴度，减少高速制动时的抖动风险。整体结构在满足制动强度要求的前提下，通过镂空、通风道设计实现了轻量化与散热性能的平衡，能够覆盖日常城市通勤、山路连续制动等多场景下的使用需求，摩擦工作面的打孔设计也能在雨天工况下快速破除盘面水膜，缩短湿滑路面的制动响应时间。
