折叠收纳式便携四旋翼飞行载具结构

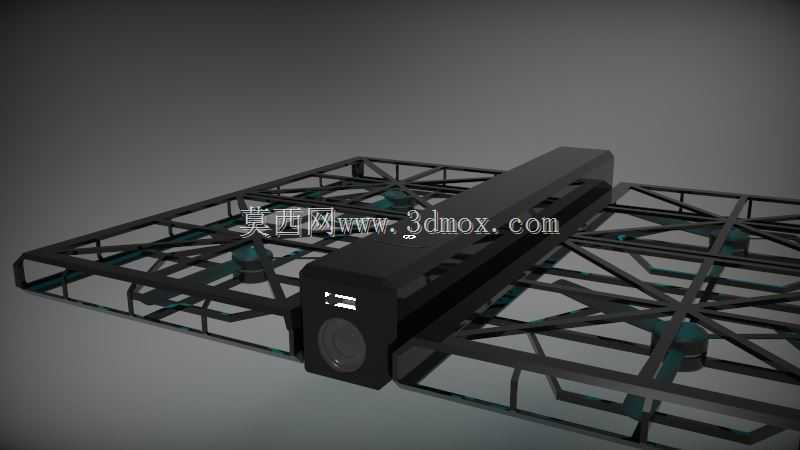

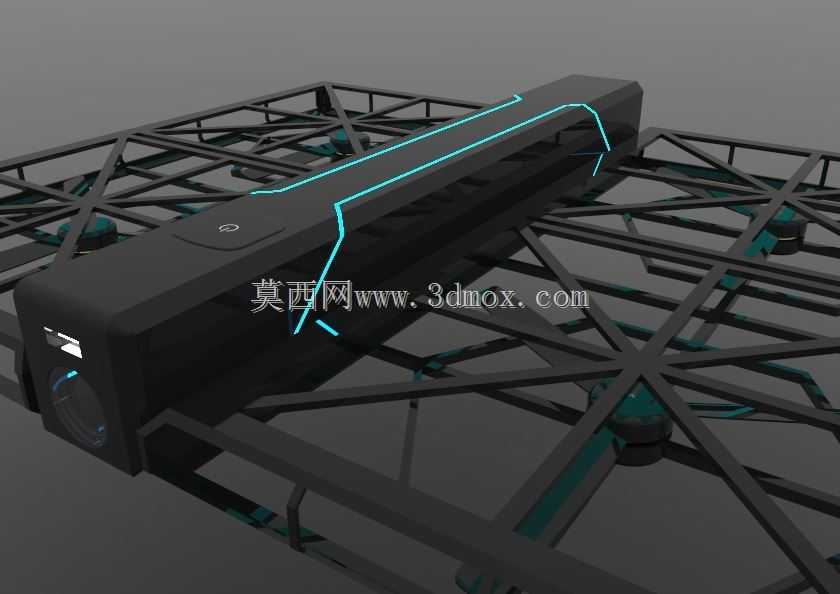

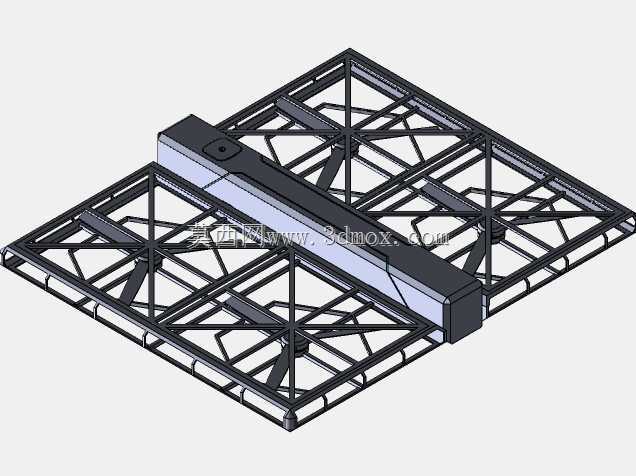

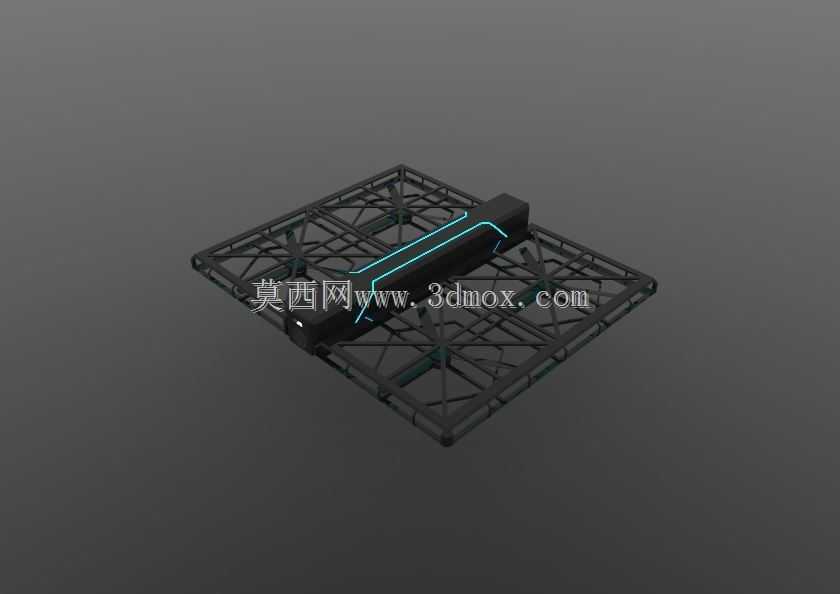

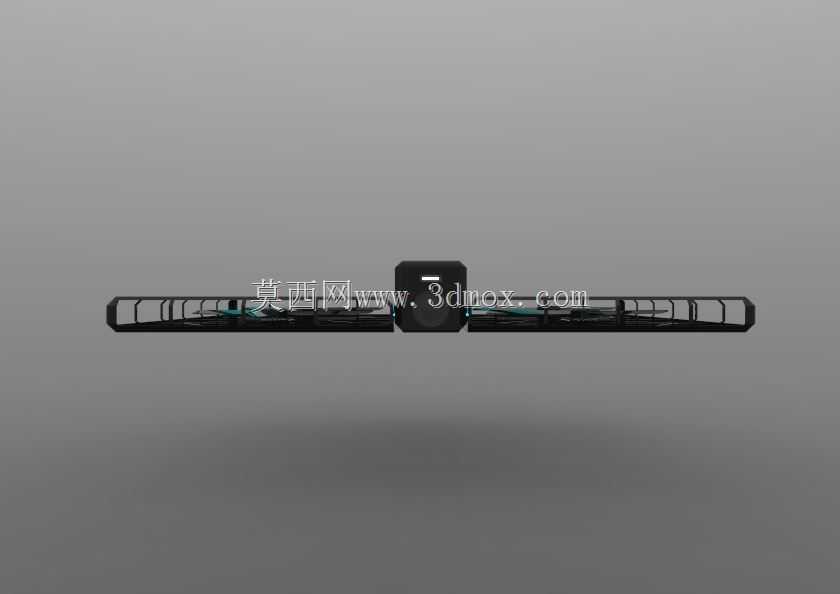

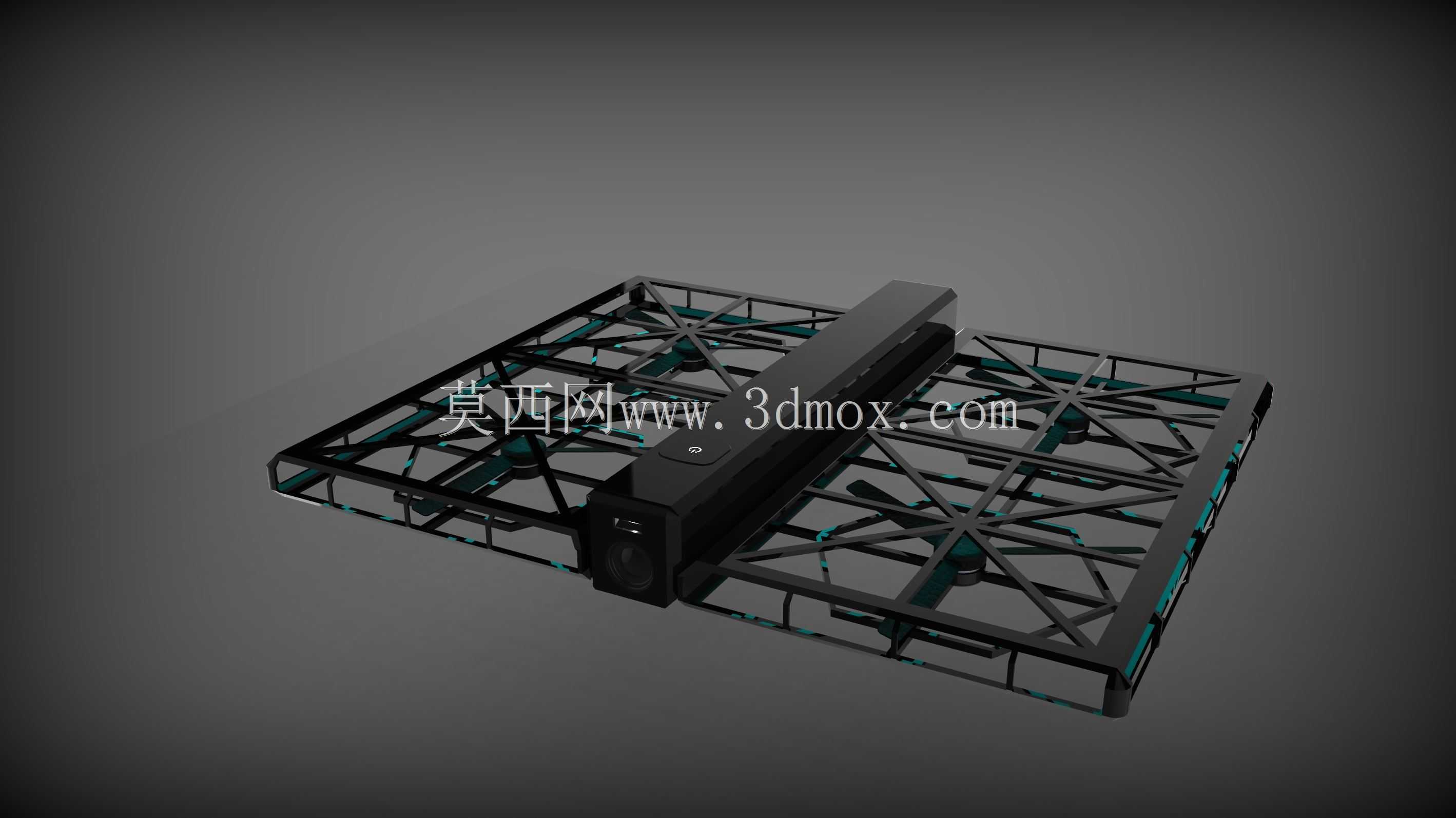

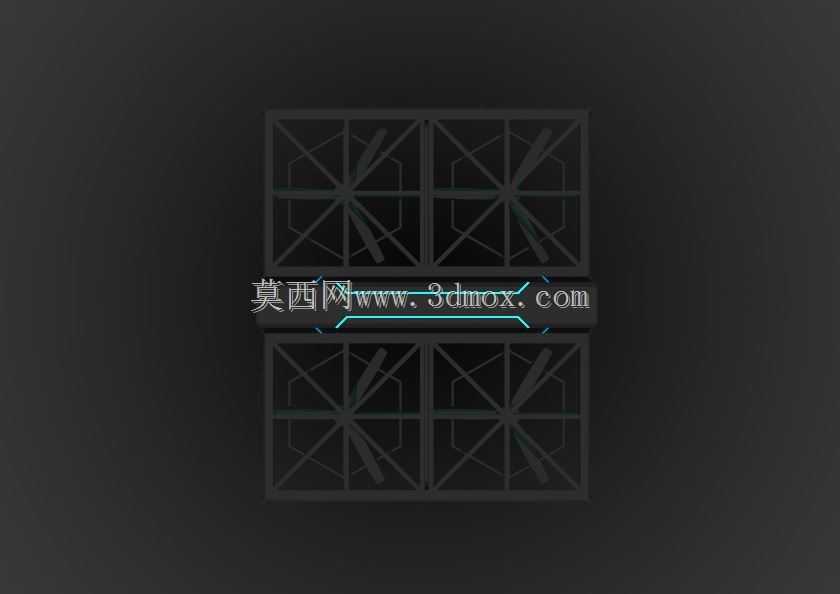

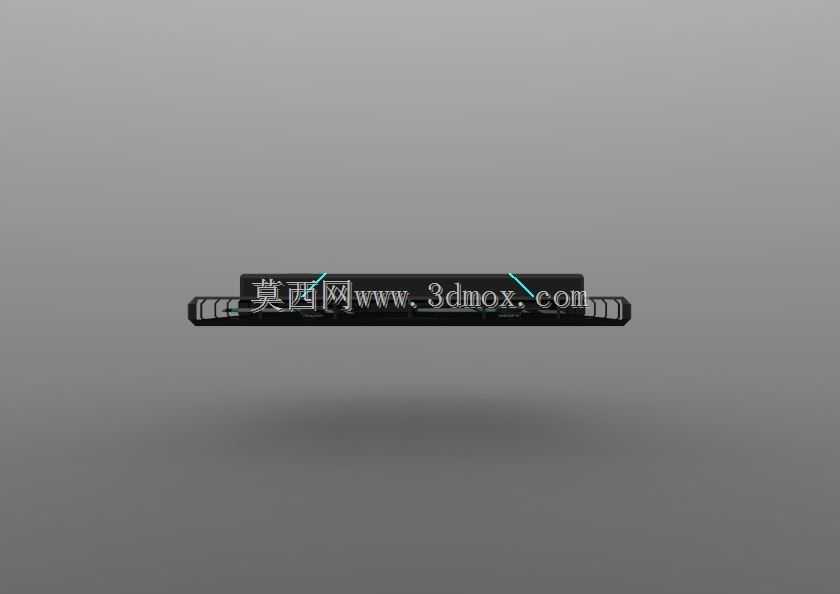

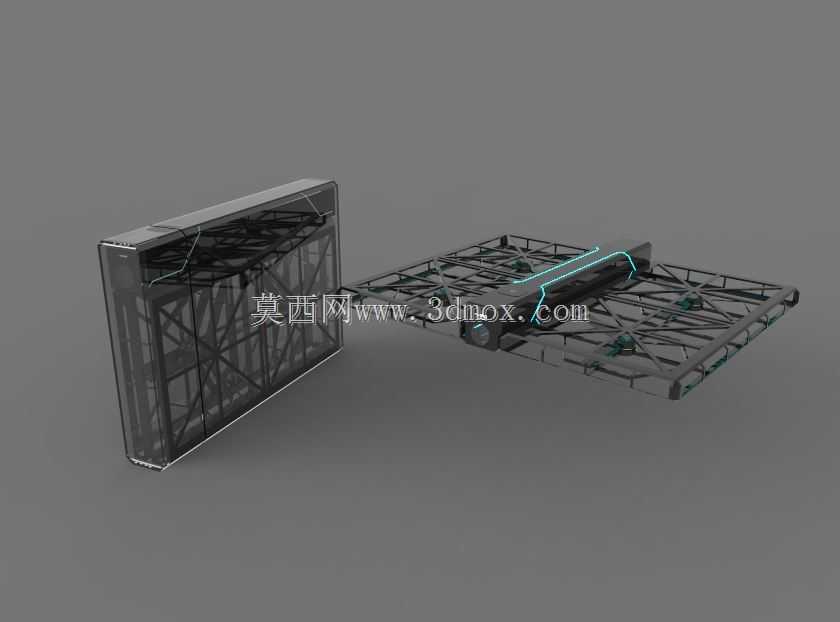

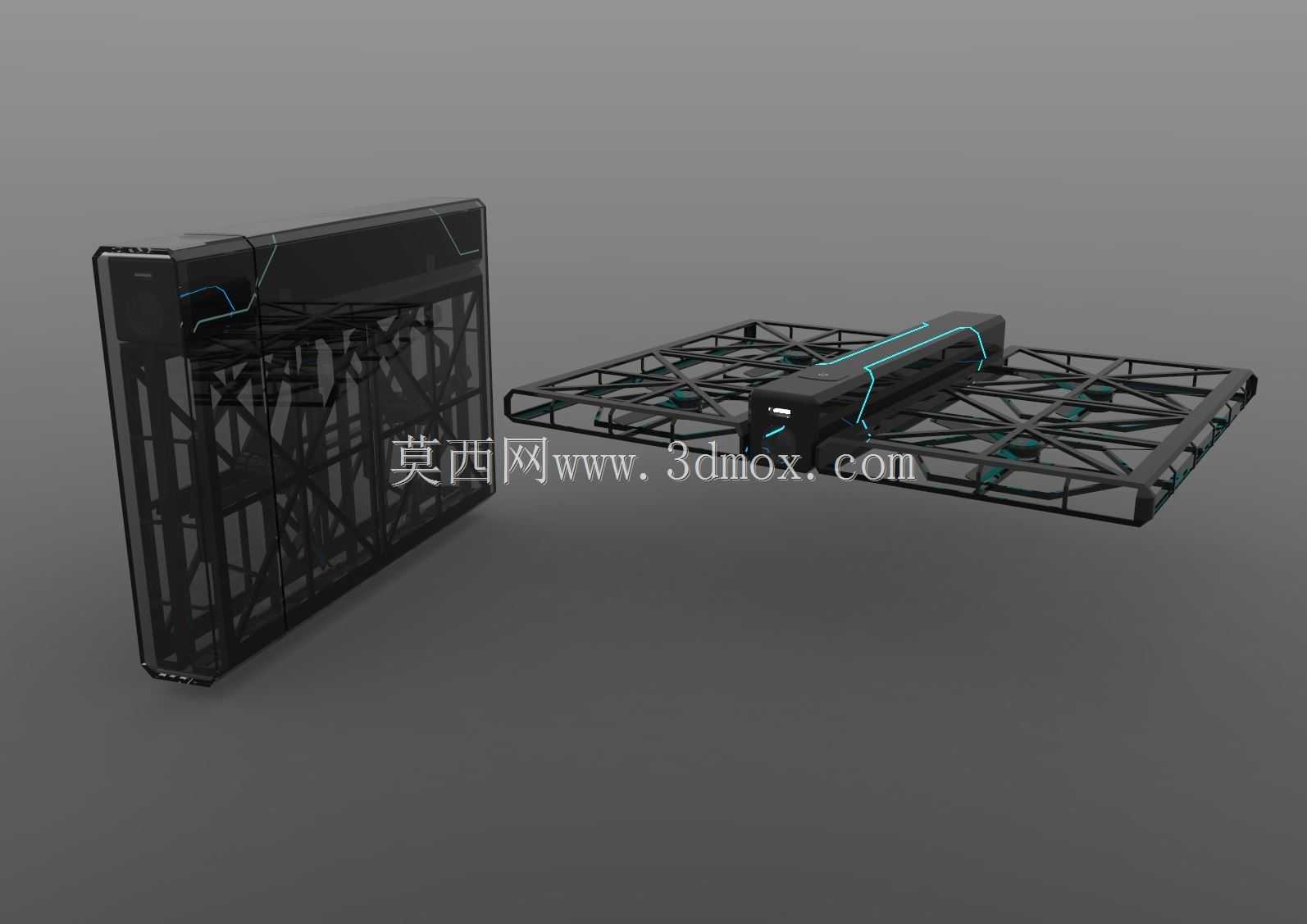

　　这款折叠式四旋翼飞行载具的结构设计，核心围绕便携收纳场景做了针对性优化，区别于常规一体式机架的固定形态，其机架主体采用格栅镂空的桁架式结构，在保证结构刚度满足飞行载荷要求的前提下，大幅降低了机架自身重量，同时减少飞行过程中的风阻影响。从实际应用场景来看，这类结构适配户外作业、短途侦察、便携航拍等需要快速转场的使用需求，收纳状态下机架可完全收拢至配套的硬质收纳盒内，收纳盒本身做了边角防撞强化，内部预留的限位槽刚好卡合收拢后的机架臂，避免运输过程中机架晃动产生结构形变。设计思路上没有采用常见的转轴折叠臂结构，而是将机架臂与中心承载模块做了可平推收拢的连接设计，机架臂展开后通过侧边的弹性卡扣完成锁止，锁止位置的配合公差控制在0.

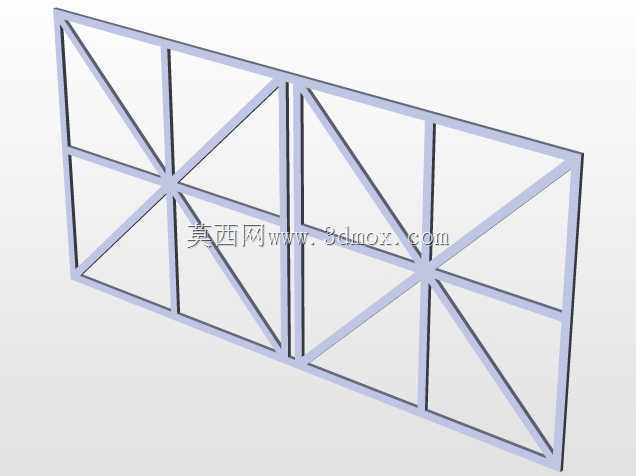

　　2mm以内，避免飞行过程中机架臂出现旷量影响飞行稳定性。中心承载模块的安装边界预留了标准的飞控、电池、动力电调的安装位，安装孔位兼容市面上主流的20xx系列无刷电机的安装尺寸，机架整体展开后的对角线轴距为350mm，收拢后整体尺寸仅为220mm160mm45mm，可直接放入常规尺寸的背包侧袋。机架的格栅结构并非等距排布，靠近中心承载区的格栅密度更高，用来承载电池与飞控的集中载荷，靠近电机安装位的格栅做了斜向加强筋处理，抵消电机运转产生的振动传导，避免振动传递到中心区域影响传感器精度。配套的收纳盒除了容纳收拢后的机架，还在侧边预留了备用螺旋桨、电池的存放空间，盒盖内侧做了泡棉缓冲层，避免运输过程中精密电子元件受到磕碰。

　　从结构受力角度分析，整个机架的载荷传递路径经过优化，电机运转产生的拉力通过机架臂的斜向格栅直接传导至中心承载区的主框架，没有多余的载荷分支，减少了不必要的结构冗余，同时镂空结构也能在飞行时让气流快速穿过机架，降低紊流对飞行姿态的干扰。
