模块化金属板发电机组储能箱体结构

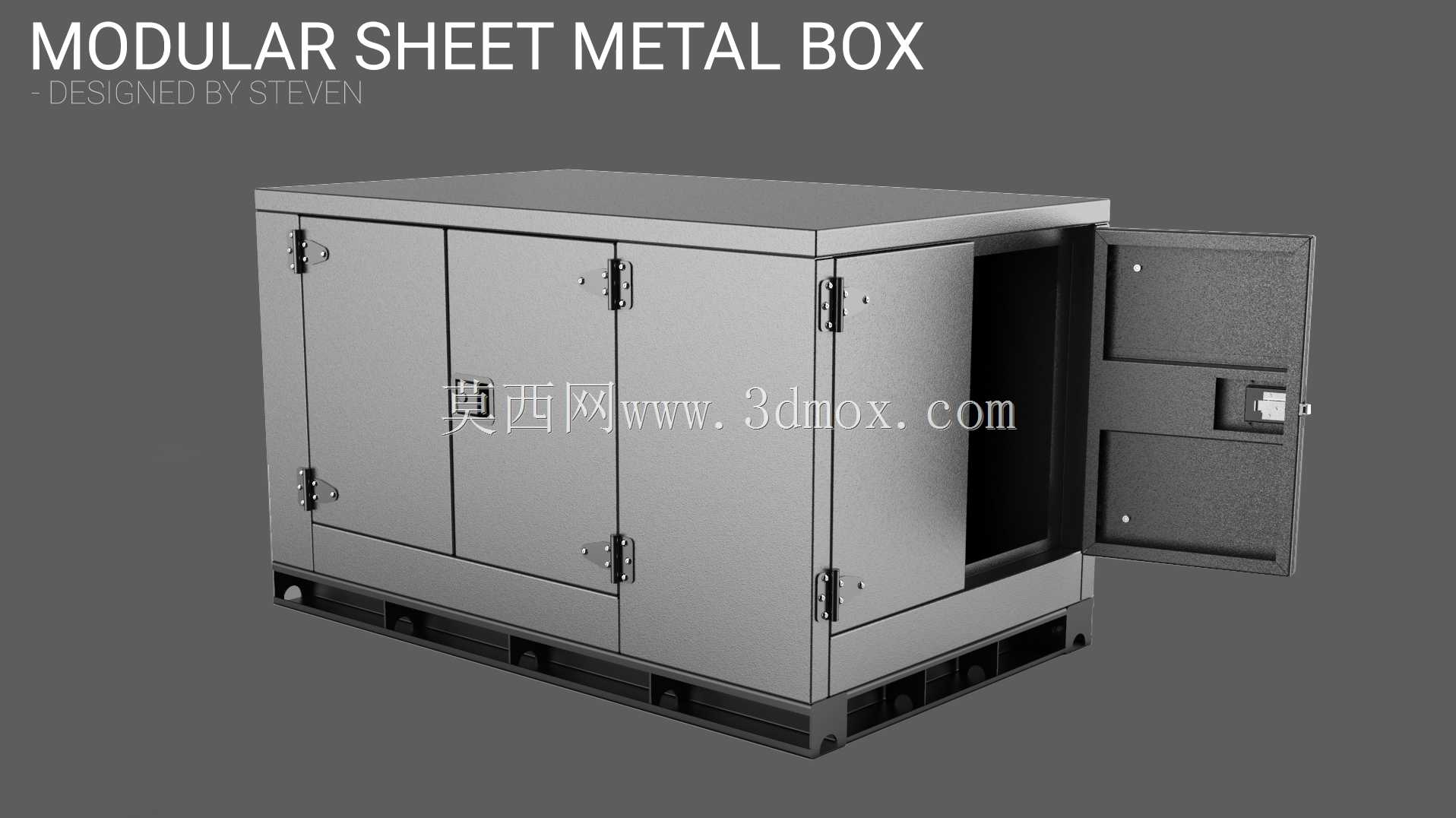

　　这类金属板箱体主要面向户外分布式发电机组、离网型蓄电池储能单元的配套防护需求，常见于工地临时供电、偏远区域基站备电、小型工商业应急电源系统的现场部署场景，核心作用是为内置的发电核心、储能模组、配电辅件提供封闭防护，隔绝户外扬尘、雨水溅淋、意外磕碰对内部器件的损伤，同时通过规整的壳体结构实现设备的整体转运与快速就位。从结构设计逻辑来看，整体采用标准钣金折弯拼接工艺，底部集成适配通用叉车转运的托盘基座，基座预留的叉齿通道完全匹配常规手动液压叉车、内燃叉车的叉齿尺寸，无需额外吊装工装即可完成短距离移位，基座底部的承重梁做了加厚折弯处理，可承载满配状态下发电机组加储能模组的总重量，避免长期放置出现底座形变。箱体的门板采用分区域模块化设计，

　　不同位置的门板对应内部不同的功能舱段：大尺寸主舱门对应发电机组或储能电池簇的安装维护空间，门体采用可拆卸式铰链连接，全开状态下可完全露出内部安装面，方便大型模组的吊装进出；侧方的小尺寸分舱门对应配电控制单元、输出接线端子的操作区域，日常运维无需开启大尺寸主门即可完成接线调试、开关操作，减少内部器件暴露在户外环境的时长。所有门板与门框的贴合面都预留了密封胶条安装槽，装配发泡密封胶条后可实现IP54级别的防护能力，应对常规雨天、扬尘环境的使用需求，门板配套的锁具采用工业级防水锁具，锁孔位置带防水护盖，避免长期户外使用出现锁芯锈蚀问题。箱体的侧板与顶板采用整板折弯成型，减少拼接焊缝数量，折弯处做了圆角过渡处理，

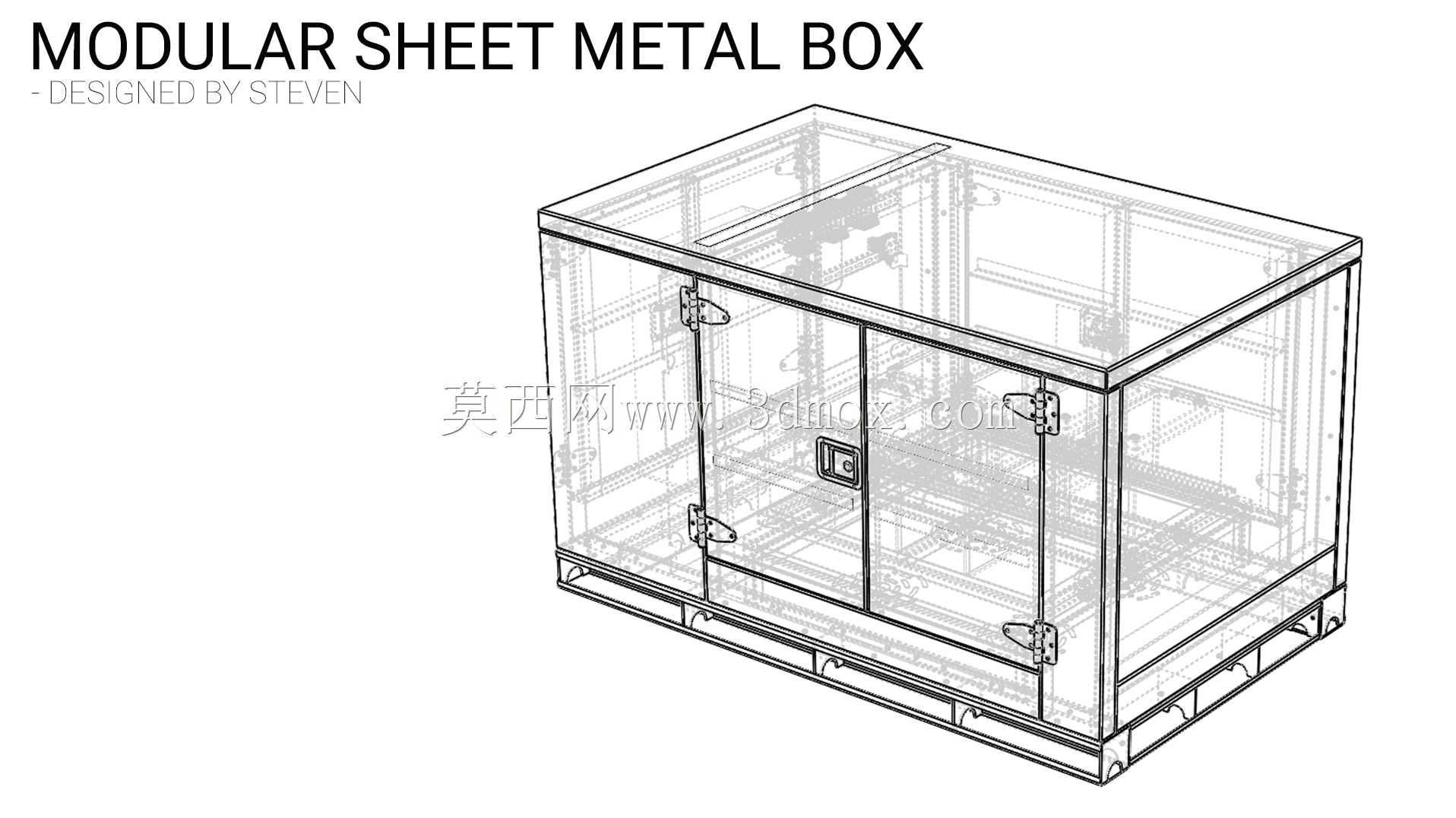

　　既避免钣金锐边划伤安装运维人员，也能提升板材的结构刚性，降低薄板焊接变形的概率；顶板做了微坡度设计，雨水落在顶面后可顺着坡度向箱体两侧滑落，不会在顶面形成积水渗漏。内部预留了通用安装孔位矩阵，孔位间距适配主流发电机组、储能电池架的安装尺寸，无需二次打孔即可完成内部器件的固定，同时侧壁预留了线缆进出的防水格兰头安装位，可根据实际接线需求选择不同孔径的格兰头，保证线缆进出位置的密封性能。从安装边界来看，箱体整体外形尺寸适配标准货运集装箱的内部装载宽度，批量运输时可最大化利用货厢空间，降低运输成本；安装时仅需将箱体放置在硬化水平地面即可，无需做复杂的预埋基础，底部托盘的镂空结构可保证箱体底部空气流通，避免地面潮气长期侵蚀底板。

　　设计过程中充分考虑了钣金加工的工艺性，所有折弯半径都匹配常规钣金折弯设备的加工参数，减少特殊刀具的使用，板材下料采用激光切割工艺，孔位精度控制在±0.1mm范围内，保证拼接时的装配间隙均匀，门板开合顺畅无卡滞；箱体内部的边角位置都做了走线固定点预留，方便内部线缆的规整绑扎，避免线缆与钣金锐边接触出现绝缘层磨损。这类模块化钣金箱体相比传统焊接固定的机组外壳，最大的优势在于可拆解运输，到达现场后再完成门板、侧板的装配，大幅降低长途运输的体积占用，同时当某一块门板或侧板出现碰撞变形时，可单独拆卸更换，无需整体替换壳体，降低后期运维成本。在散热设计上，箱体对应机组散热排风的位置预留了通风百叶窗安装位，百叶窗内侧可加装防尘滤网，既保证设备运行时的通风散热需求，也能阻挡大体积杂物、虫鼠进入箱体内部；通风位置的开孔方向做了防雨折弯处理，雨水不会顺着通风孔直接进入箱体内部。
