CA6140车床配套长条形刚性工作灯结构

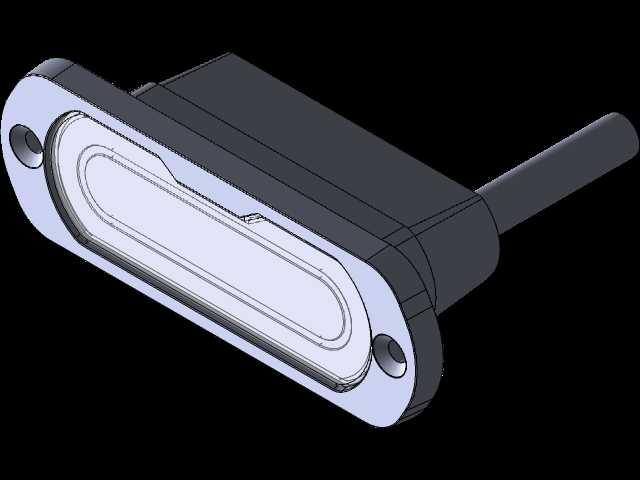

　　做机床改造和配套件选型这么多年，CA6140这款普车的照明配套件接触过不下十几种，这款长条形刚性灯的结构设计，是针对车床操作区近距离照明做的定向优化款，和常见的鹅颈万向工作灯走的完全是不同的应用路线。先从实际安装场景说，这款灯的固定端是带两个安装孔的法兰底座，安装孔位的中心距是匹配CA6140车床溜板箱上方、主轴箱侧面的预留安装螺孔做的，不需要额外打孔改安装面，直接用内六角螺栓就能固定，安装面和灯体的衔接处做了直角限位凸台，拧紧紧固件之后不会因为车床运行的振动出现角度偏移，这一点比很多需要额外调整角度的万向灯靠谱——普车加工的时候，尤其是高速车削钢件、铸铁件的工况下，切削液混着铁屑飞溅，万向节的缝隙很容易进铁屑卡滞，时间长了调整角度费劲还容易渗液进灯体内部，这款刚性结构直接把灯体和安装座做成一体式刚性连接，完全规避了这个问题。

　　再讲实际用途，这款灯的照明覆盖区域是正对车刀切削点和卡盘装夹位的，长条形的发光面比圆形点光源的照明范围更宽，不会出现操作区中心亮、边缘暗的情况，操作工人装夹工件、测量尺寸、对刀的时候，不需要歪头找光线，能减少视觉疲劳。灯体的外壳是做了加厚的硬质结构，侧面出线的位置做了橡胶护套，车床加工的时候难免有长铁屑甩出来，薄壳的灯具很容易被铁屑打裂，这款的壳体厚度足够抵御常规飞屑的冲击，出线处的护套能避免线缆反复弯折出现线芯断裂的问题——之前用过不少侧出线的工作灯，线缆和壳体衔接的位置没有防护，用个半年多就因为车床溜板移动的时候拉扯线缆，把外皮磨破露铜，很容易出现漏电隐患，这个结构把出线方向做了斜向引导，固定之后线缆自然顺着机床壁走线，不会和移动的溜板、刀架产生干涉。

　　设计思路上，这款灯没有做多余的可调结构，就是瞄准CA6140车床固定操作位的照明需求做的定向开发，灯体的发光面做了内凹的边框设计，透明灯罩嵌在边框内部，比灯罩凸出来的结构抗冲击性好很多，哪怕不小心被掉落的工件、扳手碰到，也是先碰到金属边框，不会直接砸到灯罩。安装边界这块要提一下，固定法兰的厚度是12mm，两个安装孔的直径是6.5mm，适配M6的安装螺栓，灯体整体伸出安装面的长度是110mm，宽度是42mm，安装之后不会和卡盘扳手、刀架换刀的动作路径产生干涉，之前有客户装过尺寸偏大的工作灯，换刀的时候刀台会撞到灯体，这款的外轮廓尺寸是严格按照CA6140的操作区空间做的校核，装完之后最外侧的边缘距离卡盘最大回转直径的边界还有25mm的安全距离，哪怕卡盘夹最大直径的棒料，也不会刮到灯体。

　　从结构细节看，灯体和安装法兰的衔接处做了密封槽，装了橡胶密封圈，能达到IP65的防护等级，日常用的时候切削液、灰尘不会进到灯体内部，清理的时候直接用高压气枪吹或者用抹布擦就行，不用担心进水短路。尾部的出线线缆长度预留了1.5米，刚好够接到车床的照明电路接线端子上，不需要额外接延长线，线缆是耐油橡胶材质，长期接触车床的切削液、润滑油不会出现外皮开裂硬化的问题。很多人觉得刚性灯不如万向灯灵活，但在普车这种固定工位、工况恶劣的场景下，这种不需要频繁调整角度、结构结实耐造的刚性灯，实际使用寿命比万向灯高两到三倍，维护成本也低很多，不需要定期清理万向节里的铁屑，也不用经常调整被碰歪的灯头角度，装完之后只要接线没问题，两三年都不用动，非常适合车床这类切削加工设备的固定照明配套。
