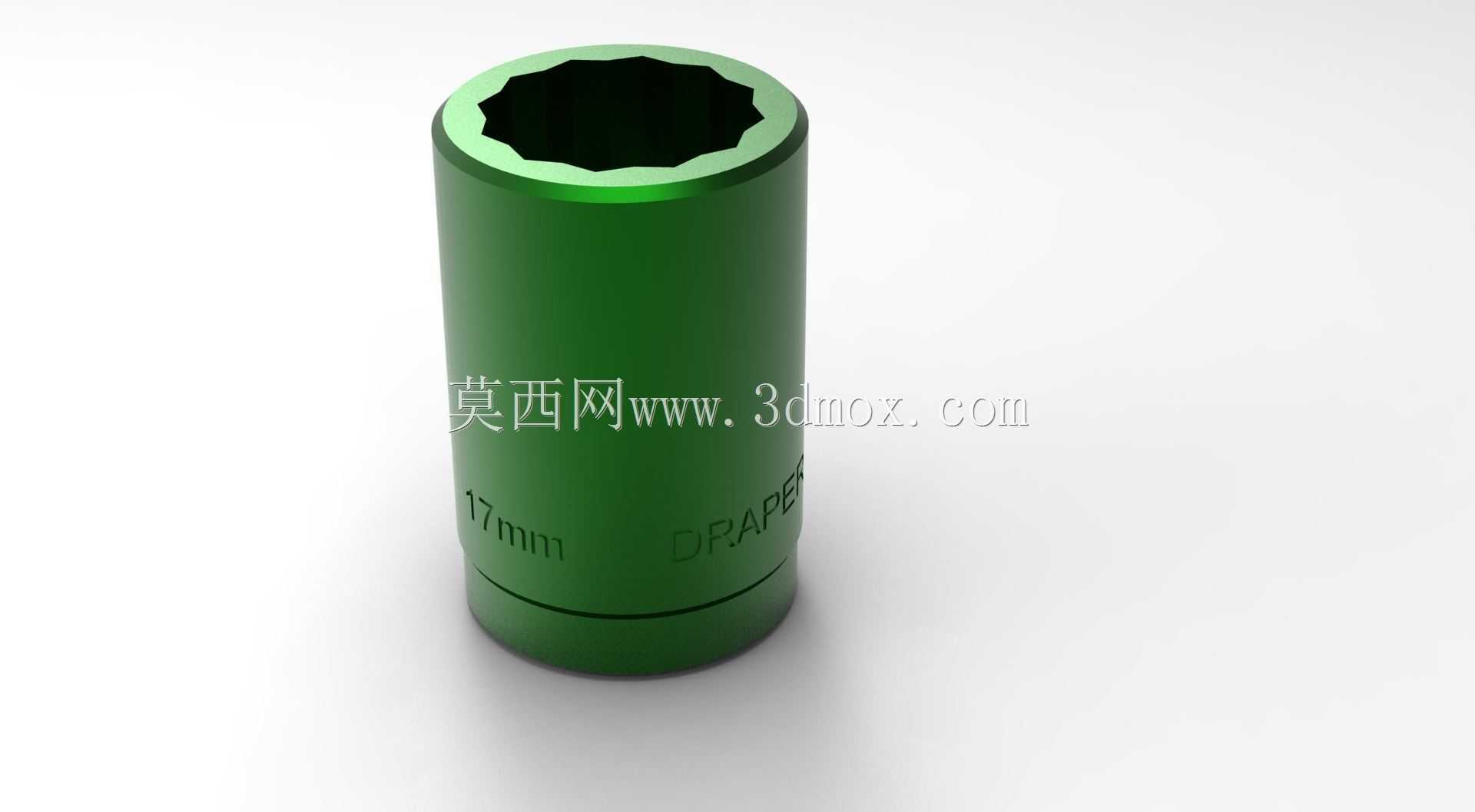

17毫米规格十二角驱动套筒结构

　　这款17毫米规格的套筒是手动、气动扭矩扳手配套的核心执行部件，主要覆盖乘用车底盘螺栓拆装、通用机械设备维保、生产线工位紧固件锁紧等高频作业场景，在机加工车间工装夹具调试、五金装配工位批量锁付作业中也有广泛应用。从结构设计来看，套筒采用十二角内孔构型，相比传统六角套筒，啮合时与螺栓头的接触棱边数量翻倍，能在受限空间内以更小的旋转角度完成对位套入，尤其适合周边管路、线束密集，扳手回转角度不足的作业位置，同时多棱边啮合的形式能分散螺栓头棱角处的接触应力，减少高扭矩输出时螺栓棱角打滑、崩边的概率，降低紧固件报废风险。套筒主体采用等外径圆柱构型，外壁做了均匀的壁厚设计，在保证整体抗扭强度的前提下控制了自身重量，长时间手持作业不易产生疲劳，

　　筒身靠近驱动端的位置加工有一圈环形定位槽，用于配套驱动扳手的钢珠锁止结构，作业时能将套筒牢牢锁定在驱动方榫上，避免高速转动或大扭矩输出时套筒脱落飞出。内孔的尺寸公差严格控制在过渡配合区间，既能保证与标准17毫米外六角螺栓头顺畅套入，又能控制配合间隙避免松旷，减少扭矩传递过程中的冲击损耗。套筒的驱动端适配标准规格的驱动方榫，安装边界清晰，可直接匹配同规格的棘轮扳手、扭力扳手、气动冲击扳手，无需额外转接结构，筒身的有效作业深度经过优化，既能覆盖常规长度的六角螺栓头，也能适配带一定伸出长度的螺柱端头，不会出现套筒顶到安装面无法完全啮合螺栓头的问题。建模过程中对十二角内孔的棱边做了微小的倒角处理，既可以去除加工毛刺，

　　也能在套入螺栓头时起到导向作用，外壁与内孔的同轴度公差控制在较高精度等级，保证高速转动时的动平衡性能，减少气动工具作业时的异常抖动。这类套筒的材质选型通常会根据应用场景匹配，普通手动作业版本采用中碳钢调质处理即可满足强度需求，冲击作业版本则会选用铬钼钢材质并做表面硬化处理，应对瞬时大扭矩冲击的载荷，表面的彩色涂层一方面起到防锈防腐的作用，也能通过颜色快速区分规格，提升多规格混合作业时的取件效率。
