老式本田车型橡胶拨叉连接支架结构

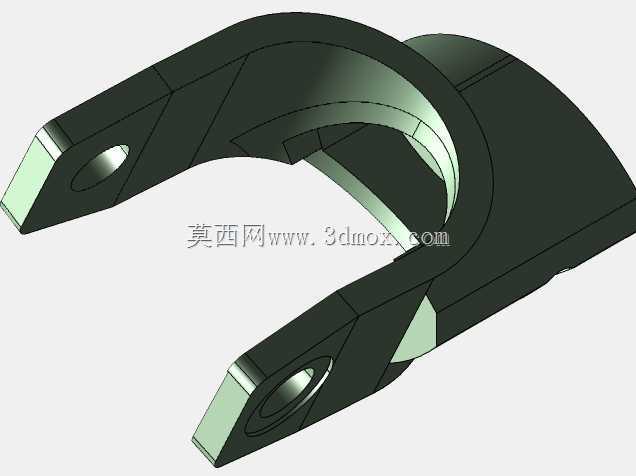

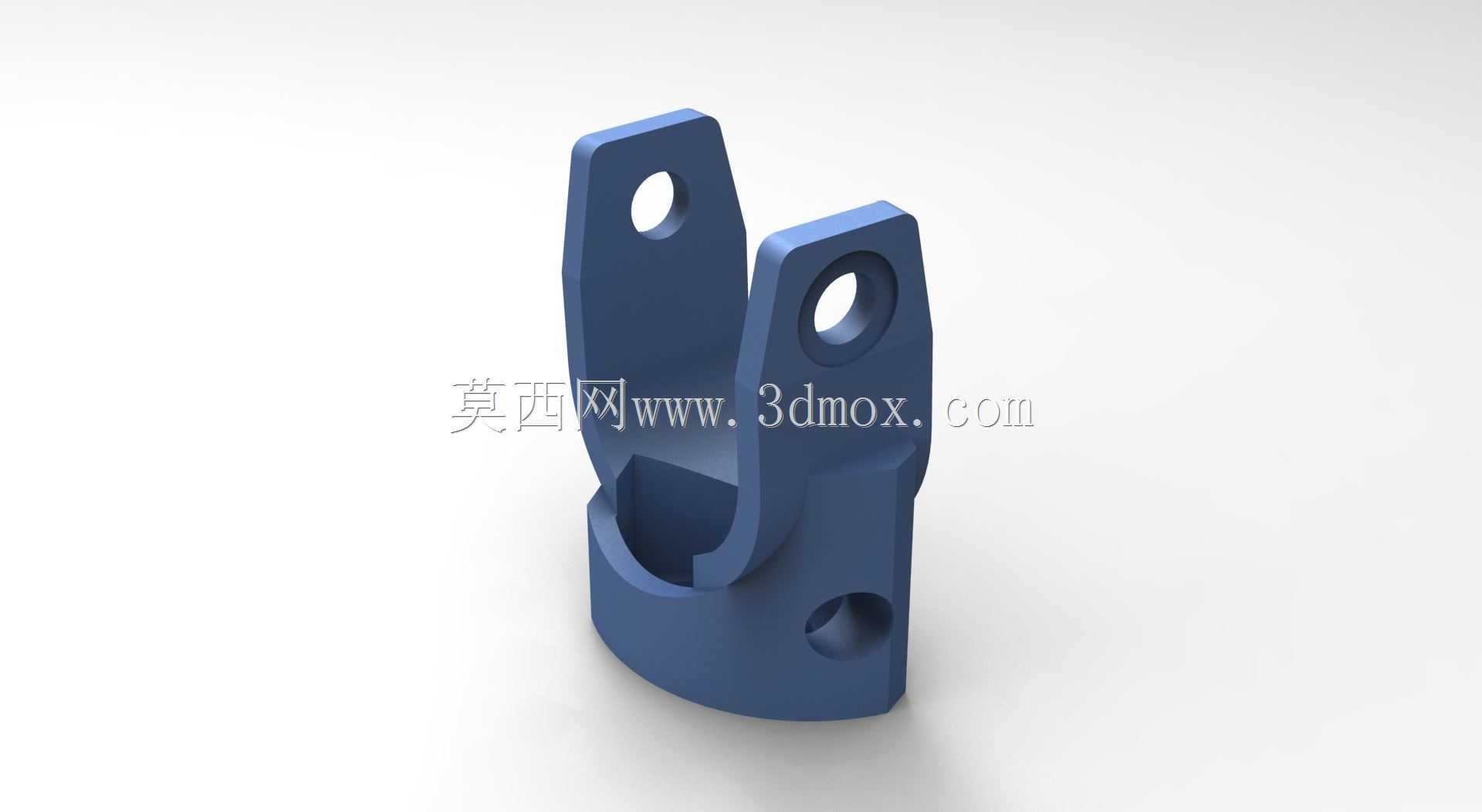

　　在老式乘用车辆的换挡操纵机构中，这类橡胶拨叉支架承担着定位与缓冲的双重作用，安装于换挡拉杆与车身钣金的衔接位置，既要为拨叉组件提供稳定的安装基准，也要吸收换挡操作过程中产生的振动，避免金属构件直接接触产生异响与磨损。从结构设计来看，该支架采用半包覆式的基座造型，下半段为弧形抱合结构，能够与对应直径的圆柱杆件紧密贴合，保证安装后不会出现径向窜动；上半段延伸出两个平行的带孔耳板，孔位同轴度公差控制在0.05mm以内，用于穿装连接销轴，实现与拨叉摇臂的铰接配合，耳板外侧做了圆弧过渡处理，避免应力集中导致的受力断裂。支架侧壁额外开设的横向通孔，用于穿装锁紧螺栓，在抱合基座套入安装杆后，拧紧该螺栓即可实现支架的轴向定位，

　　安装时无需额外焊接或复杂工装，适配售后维修场景下的快速拆装需求。设计阶段充分考虑了橡胶衬套的安装空间，支架内侧预留的弧形凹槽尺寸与配套橡胶缓冲块的外形完全匹配，橡胶块嵌入后不会出现松脱，当换挡机构传递来冲击载荷时，橡胶块可通过自身形变抵消70%以上的振动能量，避免振动直接传递到车身引发驾驶舱内的共振问题。从安装边界来看，两个耳板的间距严格匹配拨叉摇臂的厚度，安装后摇臂与耳板内侧的间隙控制在0.1-0.2mm之间，既保证铰接转动的灵活性，也不会出现过大的旷量；基座的弧形内径适配直径16mm的标准安装杆件，通用化程度较高，可适配同年代多款本田车型的换挡机构布局。整个构件的壁厚设计遵循等强度原则，耳板与基座衔接位置做了加厚处理，

　　承受换挡冲击力最大的铰接孔位置，壁厚比基座位置厚2mm，保证在频繁换挡的交变载荷下，构件使用寿命满足整车10万公里以上的使用要求。建模过程中对所有安装孔位做了倒角处理，既避免装配时锐边划伤橡胶衬套，也能去除机加工过程中产生的毛刺，符合汽车零部件的通用设计规范。
