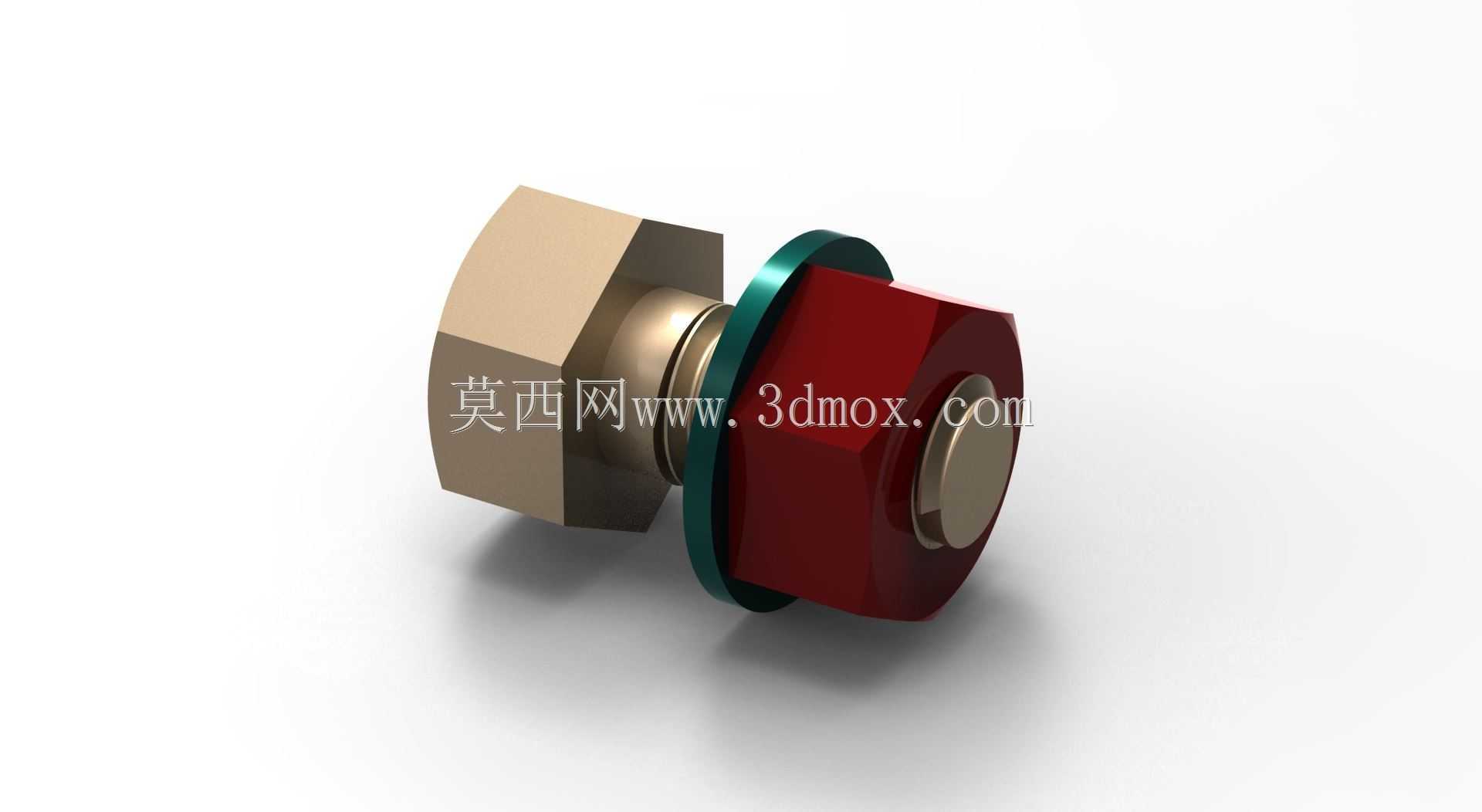

M6规格带垫圈螺纹紧固件组合结构

　　这套M6规格的螺纹连接组合件，是机械装配场景里应用频次极高的基础紧固单元，覆盖从普通民用设备机架拼装、小型机电产品外壳固定，到工业自动化线工装夹具定位、低压电气柜内部元件安装等多类场景，但凡涉及可拆卸式刚性连接的结构部位，几乎都能见到同规格紧固件的应用身影。整套组合包含外六角螺栓、配套六角螺母以及平垫圈三个核心部件，设计阶段完全遵循公制螺纹连接的通用规范，螺纹牙型采用60度牙型角的普通三角螺纹，中径公差带匹配常用的6H/6g配合等级，能够实现与同规格标准紧固件的完全互换，不需要额外定制配套零件就能直接投入装配使用。从结构细节来看，螺栓头部采用标准外六角构型，对边尺寸完全适配常规开口扳手、套筒扳手的夹持要求，

　　现场装配时不需要特殊工装就能完成拧紧作业；螺母同样采用六角外形，和螺栓头部的夹持尺寸保持统一，装配过程中可以使用同规格工具完成两端操作，减少现场工具的更换频次。配套的平垫圈垫置在螺母与被连接件接触面之间，一方面能够增大螺母与被连接件的接触面积，降低接触面的压应力，避免质地偏软的被连接件表面被螺母压溃损伤，另一方面也能在反复拆装的场景下保护被连接件表面，减少拆装过程中螺母转动对工件漆面、氧化层的刮擦磨损。设计时充分考虑了实际安装的边界条件，螺栓的螺杆长度预留了合理的螺纹啮合余量，当被连接件总厚度处于M6规格常用的连接厚度区间时，拧紧后螺母能够完全啮合在螺栓的有效螺纹段上，既不会因为螺杆过短导致啮合牙数不足影响连接强度，

　　也不会因为螺杆过长导致拧紧后多余螺纹段伸出过长，干涉周边其他零部件的安装空间。整套结构的建模过程严格还原了紧固件的实际工艺细节，螺栓头部的倒角、螺纹起始端的引导锥、螺母端面的倒角、垫圈的内外径尺寸都完全匹配实物的加工特征，在做整机装配干涉检查、装配工艺模拟的时候，能够完全还原真实的装配状态，不会出现模型尺寸和实物偏差导致的干涉误判。在有防松需求的场景下，这套基础组合也可以直接搭配弹簧垫圈、螺纹胶等防松元件使用，不需要对现有结构做任何修改，就能满足振动工况下的连接防松要求，适配不同负载等级的连接需求。
