牛奶炼乳生产用真空防蒸发装置

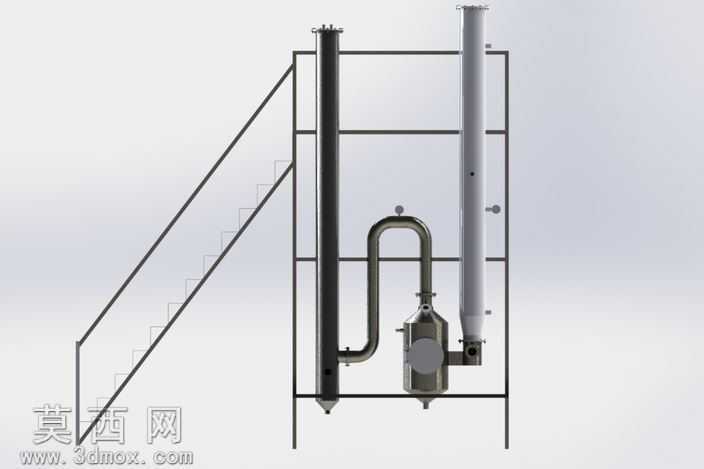

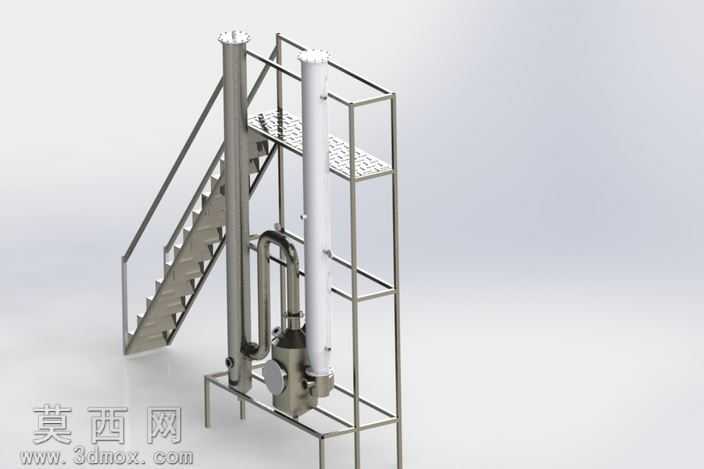

本作品为乳品加工领域用于牛奶产品及炼乳生产的真空防蒸发装置三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循食品加工设备的卫生级设计规范，所有与物料接触的部件均做圆角过渡处理，无卫生死角，符合食品生产设备的清洁要求。模型完整还原了装置的全部结构组成，包含立式蒸发罐体、配套操作爬梯、安全防护框架、物料输送管路、冷凝回流组件、底部出料机构等核心部件，各部件间的装配关系完全按照实际设备的安装逻辑搭建，可直接用于装配干涉检查与生产工艺模拟。材质渲染阶段，针对设备主体采用食品级304不锈钢材质，调整金属粗糙度参数至0.15，反射强度设置为0.8，还原不锈钢设备的哑光金属质感；爬梯踏步采用防滑花纹钢板材质，添加表面凹凸纹理贴图提升真实感；密封垫片采用食品级硅胶材质，设置半透明漫反射效果区分金属部件；管路连接法兰处添加螺栓紧固件细节，还原真实设备的装配细节。结构设计上，操作爬梯采用倾斜45度的人体工学角度，踏步间距设置为220mm，配套双侧安全扶手，扶手高度符合工业操作平台1100mm的安全标准；防护框架采用方管焊接结构，顶部设置操作平台防滑踏板，周边加装150mm高的挡脚板，防止工具滑落；蒸发罐体采用上下椭圆封头结构，内部设置物料分布器与加热腔结构，外部预留真空接口、进料接口、冷凝水接口，接口尺寸均匹配行业通用标准管径；底部出料机构采用气动阀控制结构，配套快装卡箍连接，方便设备拆卸清洗。设计思路围绕真空低温蒸发的工艺需求展开，通过维持装置内部的真空环境降低牛奶的沸点，在低温状态下完成水分蒸发浓缩，避免高温破坏牛奶中的营养成分与风味物质，整体结构紧凑，操作维护空间预留充足，爬梯与平台的设计方便操作人员完成设备巡检、参数调整与清洁维护工作，模型所有零部件均为可编辑参数化特征，可根据实际生产产能需求调整罐体容积、管路通径、平台尺寸等参数，适配不同规模的乳品生产线使用。
