滚筒式工业干燥机结构设计三维作品

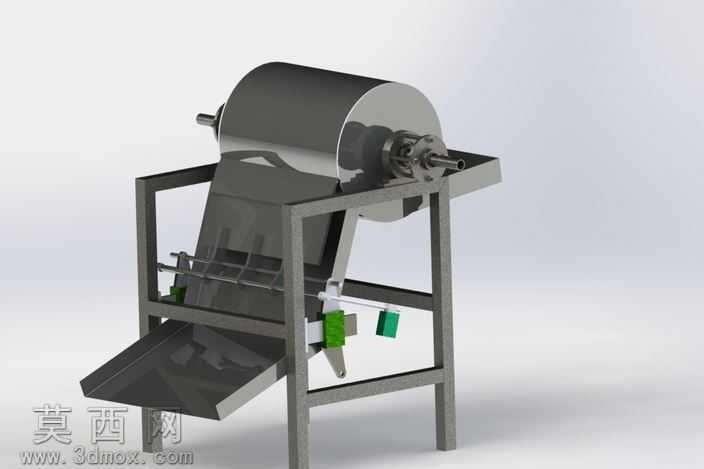

本作品为滚筒式工业干燥机的三维设计成果，建模阶段依托三维参数化设计软件完成全零件的独立建模与整体装配，首先对设备核心的卧式滚筒主体进行参数化构建，精准还原滚筒的圆柱腔体形态、端盖轴接结构、进出料接口的尺寸比例，确保滚筒转动轴线与机架支撑位的同轴度符合机械设计公差要求。其次完成方管焊接式机架的建模，根据滚筒承重、振动工况设计机架的方管截面规格与支撑斜撑布局，对机架的焊接连接位、脚座安装位做细节还原，保证机架结构的力学合理性。在传动与执行部件建模中，还原了滚筒端侧的轴承座、传动轴、传动连接件的结构，同时对设备下部的振动给料组件、绿色弹性缓冲部件、倾斜出料溜槽做精细化建模，明确各部件的装配约束关系，确保转动部件、振动部件与固定机架之间无运动干涉。材质与渲染阶段，针对设备接触物料的特性，为滚筒、溜槽、机架等金属部件赋予哑光不锈钢材质，还原不锈钢表面的细微磨砂质感与金属反光特性，为缓冲部件赋予工程塑料的哑光深绿材质，为轴承、传动件赋予调质钢的金属光泽，通过场景布光突出设备的结构层次，清晰展现各部件的位置关系与装配逻辑。设计思路上，该干燥机采用卧式滚筒回转配合下部振动输料的结构，可实现湿料的连续进料、滚筒内翻料烘干、倾斜溜槽连续出料的作业流程，机架采用开放式方管结构既保证承重强度，又便于后期设备维护与部件检修，各功能部件模块化拆分建模，可直接用于工程出图、结构优化与样机试制参考，整体结构紧凑，功能分区明确，符合小型工业物料干燥作业的设备设计需求。
