21英寸摩托前轮双转子轮毂结构设计

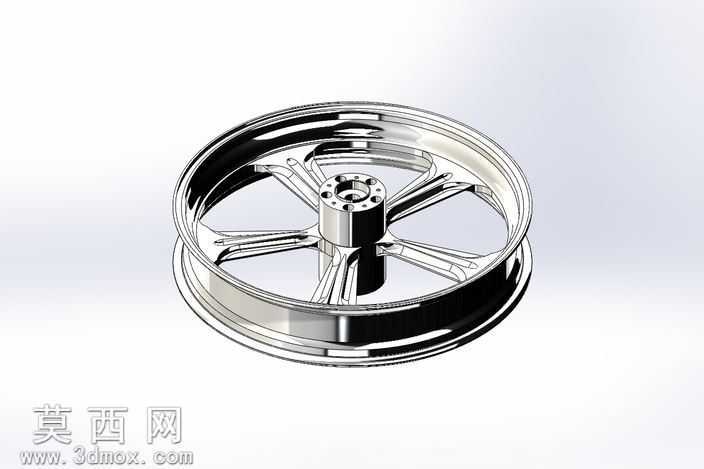

本作品为适配大排量V型双引擎摩托的21英寸前台外缘双转子轮毂三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，从中心安装基座开始逐步向外完成结构推演：中心轴座预留多组螺栓安装孔位，孔位排布严格匹配摩托前轮轴与双转子制动组件的安装公差，轴座外圈做阶梯式凸台结构，既保证轴部连接强度，也为双转子制动盘预留精准的安装定位面。辐条部分采用五辐对称式流线造型，每根辐条做变截面弧度处理，从中心轴座向外延伸至轮辋的过程中，截面宽度与厚度随受力分布做渐变优化，辐条表面做圆弧过渡处理避免应力集中，同时兼顾金属质感的视觉表现。轮辋部分采用深槽式适配结构，轮缘做加厚翻边处理，严格匹配21英寸轮胎的安装尺寸标准，轮辋内侧预留气门嘴安装位与动平衡配重块的贴合区域，保证后续实际装配的实用性。材质渲染阶段采用高抛光镀铬金属材质，通过调整材质的反射率、粗糙度与环境贴图参数，还原真实电镀金属的镜面高光效果，金属表面的明暗过渡随曲面弧度自然变化，清晰呈现轮毂各部分的曲面转折与结构层次。设计过程中重点考量双转子结构的安装适配性，中心轴座的双侧安装面做同轴度公差约束，保证双转子制动盘安装后与轮轴的同心度，避免行驶过程中出现制动抖动问题；整体结构做轻量化优化，在辐条与轮辋的非受力区域做合理的壁厚减薄，在保证结构强度满足大排量摩托行驶载荷要求的前提下，尽可能降低轮毂整体重量，减少前轮簧下质量提升操控表现。建模过程中所有装配面均做干涉检查，确认中心轴座、辐条、轮辋各部分衔接无结构冲突，所有圆角、倒角均按照机械加工工艺要求做标准化处理，保证模型可直接对接后续的工程图输出与数控加工流程，曲面建模阶段通过曲率连续检查确保所有过渡曲面顺滑无折痕，既保证渲染后的视觉质感，也符合实际金属轮毂的压铸、抛光加工工艺要求。
