三轴罐式半挂运输挂车三维设计

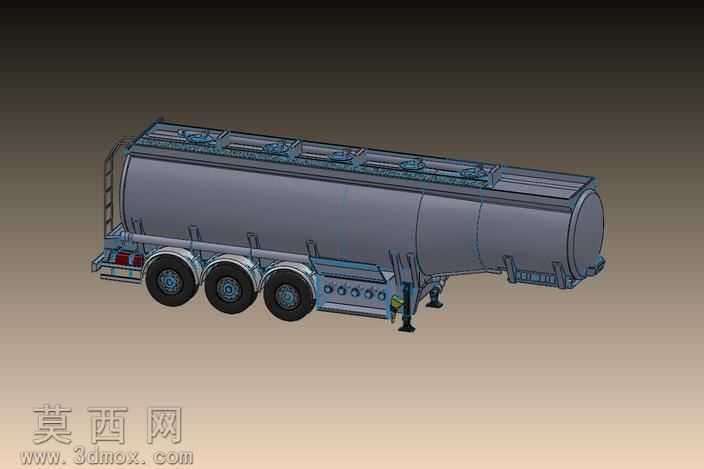

本作品为三轴罐式半挂运输挂车的三维参数化建模成果，建模过程严格遵循半挂罐车的实际工程设计逻辑，以通用三维机械设计软件为载体完成全结构搭建。建模初期先依据半挂罐车的承载特性与运输功能需求确定整体布局，明确卧式圆柱形罐体的长径比、三轴行走机构的轴距、支撑装置的布置位置等核心参数，保证整体比例符合道路货运车辆的设计规范。罐体部分采用曲面建模与实体建模结合的方式完成，先构建罐体的主圆柱曲面，再完成两端椭圆封头的曲面衔接，保证罐体曲面过渡顺滑无几何畸变，同时还原罐体顶部的多组人孔盖、防滑走台、侧边爬梯等附属结构，细节处还原爬梯的踏步防滑结构、人孔盖的锁紧卡扣结构，保证结构还原度。行走机构部分按照真实三轴半挂悬架结构完成建模，依次构建车桥、轮毂、轮胎、钢板弹簧悬架、制动气室等部件，轮胎采用带胎面花纹的实体建模还原真实橡胶轮胎的外观特征，轮毂还原轮辋与辐板的结构细节，悬架部分还原钢板弹簧的叠片结构、减震连接件的装配关系，保证行走机构的结构逻辑与真实车辆一致。支撑与附属结构部分，还原挂车前部的可升降支腿结构，支腿的手摇调节机构、支撑底座都做了精细化建模，同时还原罐体侧下方的管路操作箱、侧防护栏、后保险杠、尾部卸料接口等结构，管路操作箱上的阀门、仪表接口都做了对应结构还原，保证附属结构的完整性。材质与渲染环节，为不同部件匹配对应材质属性，罐体主体赋予哑光金属灰的钢材材质，轮胎赋予黑色橡胶材质，轮毂赋予亮面金属材质，爬梯、走台赋予防滑金属材质，支腿、防护栏赋予对应金属涂装材质，渲染时采用柔和的渐变背景，调整光照角度突出罐体的曲面轮廓与各部件的结构层次，让整体模型视觉效果清晰直观，各部件装配关系明确。整个建模过程遵循自上而下的设计思路，先搭建整体装配骨架再拆分各子部件进行细节建模，保证各部件之间的装配位置准确无干涉，完整还原罐式半挂运输挂车的整体结构与功能特征，可用于车辆结构展示、相关课程教学参考、货运装备类设计方案展示等场景。
