民用车辆橡胶轮胎三维结构设计作品

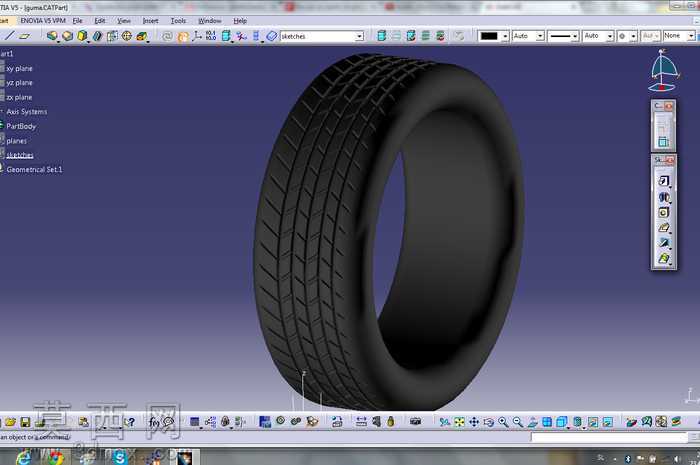

本作品为车辆行走系统核心部件橡胶轮胎的三维参数化建模成果，建模过程依托三维设计软件完成全流程结构搭建，首先以回转特征为基础构建轮胎的基础环形基体，精准控制胎圈、胎侧、胎冠的不同壁厚参数，还原充气轮胎的基础轮廓曲率，确保整体环形结构的同轴度与圆度符合实际产品的尺寸规范。在胎面花纹结构设计阶段，采用阵列、布尔运算结合草图投影的方式，还原民用乘用车辆轮胎的纵向排水沟槽与横向防滑花纹块结构，对花纹沟的深度、侧壁拔模角度、花纹块的倒角过渡都做了精细化处理，既还原真实轮胎的外观细节，也预留了后续做有限元接地分析、流体排水仿真的结构基础。材质渲染阶段，针对轮胎不同部位做了材质区分：胎面与胎侧采用哑光炭黑橡胶材质，调整材质的粗糙度参数还原橡胶表面的细微颗粒质感，避免出现塑料感的过度反光；胎圈部位隐含的钢丝圈结构做了金属材质的内嵌处理，可通过剖面视图展示内部的层级结构。设计思路上摒弃了冗余的轮毂搭配结构，聚焦轮胎本体的结构还原，既可以单独作为轮胎结构教学的演示模型，也可直接适配不同规格的轮毂模型完成整车行走系统的装配。建模过程中对所有特征做了参数化关联，修改基础外径、胎面宽度、花纹深度等核心参数即可快速衍生出不同规格的轮胎型号，大幅提升模型的复用性；对花纹块的尖锐棱边做了统一的圆角过渡处理，既符合真实轮胎的生产工艺特征，也避免后续导入仿真软件时出现网格划分错误的问题。整体模型结构层级清晰，特征命名规范，无冗余的碎面与重叠特征，可直接用于装配验证、渲染出图、工程出图等多种场景，胎面花纹的排布逻辑兼顾了排水性能与抓地性能的结构表达，准确还原了民用子午线轮胎的典型结构特征。
