集装箱式集成罐体处理设备三维设计

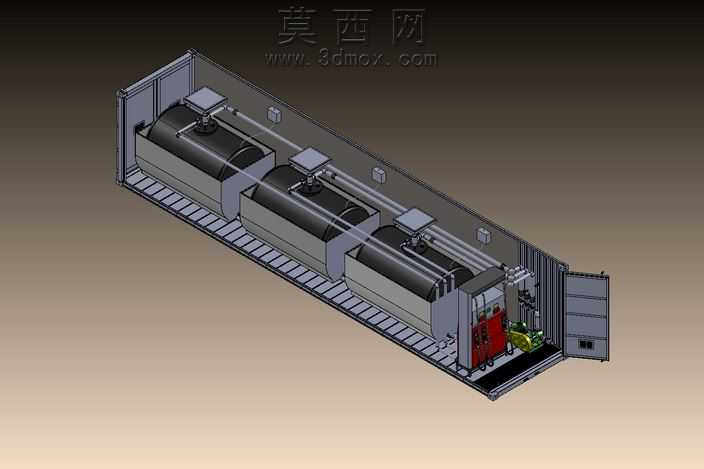

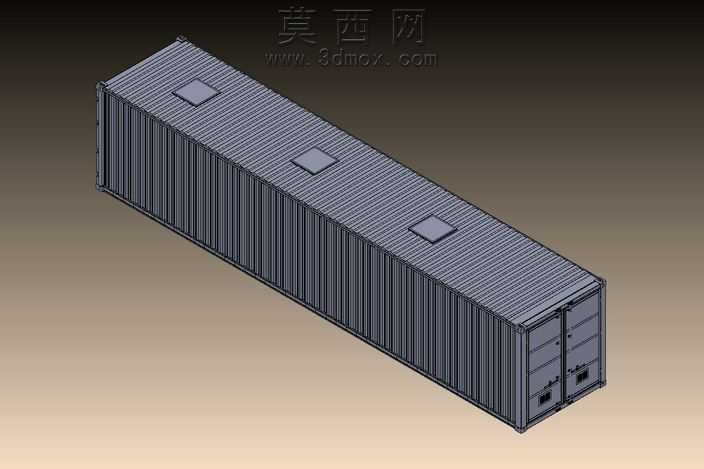

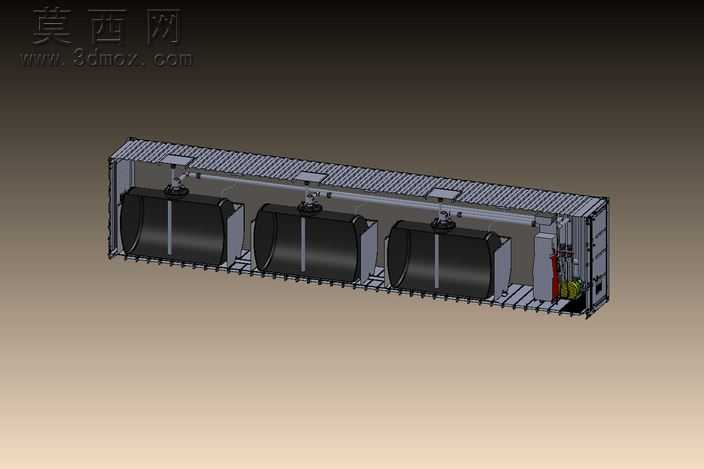

本作品采用SolidWorks进行全参数化三维建模，整体以标准海运集装箱为集成载体，将三组卧式圆柱形罐体、配套管路系统、电控单元、动力辅机全部整合于集装箱封闭舱室内，实现设备的高度集成化与可移动部署特性。建模过程中严格遵循集装箱标准尺寸规范，对集装箱侧壁波纹板、底部承重槽钢、端部双开舱门的铰链与锁止结构均做了精细化特征还原，保证外部结构的尺寸精度与装配合理性。内部三组卧式罐体采用等距平行排布方式，每个罐体顶部设置独立的检测接口与吊装支座，罐体底部通过定制鞍式支座与集装箱底部承重梁做刚性连接，建模时对鞍座的圆弧贴合面、螺栓连接孔位都做了对应特征设计，确保罐体固定结构的力学合理性。管路系统沿集装箱侧壁顶部纵向排布，通过等径三通、弯头阀门实现三组罐体的管路连通，建模时对管路的走向弯折、法兰连接位置都做了精准定位，避免与罐体、舱壁出现结构干涉。集装箱端部舱门内侧集成了电控柜、液压动力单元与配套泵组，对电控柜的面板按钮、动力单元的油箱、泵体、阀组都做了分层次建模，不同部件赋予差异化材质属性：集装箱外壳采用哑光冷轧钢材质，罐体采用不锈钢拉丝材质，管路采用镀锌金属材质，密封件采用橡胶材质，动力单元的油箱采用橘红色工业漆材质，通过材质区分清晰展现不同部件的功能属性。整体设计思路围绕撬装式可移动设备的需求展开，将传统分散布置的罐体处理设备全部集成于标准集装箱内，无需额外现场基建即可完成整体吊装运输与快速部署，舱门可完全开启便于设备操作与后期维护，内部预留了充足的巡检通道，兼顾设备集成度与操作维护的便利性，建模过程中全程做干涉检查，确保所有部件装配关系合理，无结构冲突，模型可直接用于方案展示、结构校核与生产加工参考。
