用于刷铜表的工业刷制加工设备

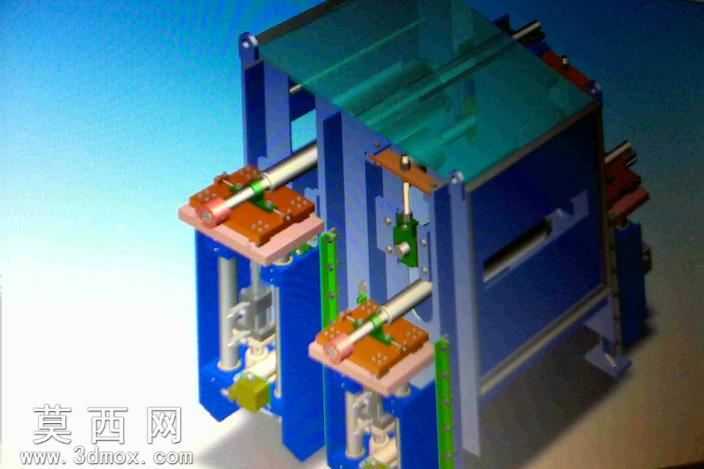

该三维模型为针对铜表加工工序设计的专用刷制设备，建模阶段采用自顶向下的设计思路完成整体装配搭建，首先完成核心机架的基准定位，以蓝色立式框架作为整个设备的承载基体，框架采用型材拼接式结构设计，预留出各功能组件的安装定位孔位，保证后续部件装配的同轴度与位置精度。建模过程中对双工位刷制执行单元做了精细化结构还原，每个工位设置带橙色绝缘垫板的工件装夹平台，平台配套可调节的压紧定位结构，能够适配不同规格铜表工件的装夹需求，装夹位上方设置横向进给的刷制工作轴，轴端配套刷具安装结构，可根据加工需求更换不同材质的刷具。设备的传动结构做了分层设计，竖向布置的导向轴搭配绿色直线导轨组件，实现刷制工位的上下进给动作，横向的光轴传动结构负责刷具的水平往复运动，机架下部设置驱动与传动组件，包含黄色的动力输出部件与配套的传动连接结构，能够将动力稳定传递至各执行端，保证刷制过程的运行平稳性。材质渲染阶段针对不同部件做了区分处理，机架部分赋予深蓝色金属烤漆材质，还原工业设备机架的表面质感，装夹平台的橙色垫板赋予电木绝缘材质，呈现哑光防滑的表面特性，导向光轴与导轨部分赋予抛光金属材质，体现金属加工件的光洁质感，上部的透明防护板赋予半透明亚克力材质，还原防护结构的透视效果，驱动部件的黄色端盖赋予工程塑料材质，区分不同功能部件的视觉特征。整体结构设计采用双工位并行布局，能够同时完成两个铜表工件的刷制加工，有效提升加工效率，各运动部件均设置有限位与导向结构，避免运行过程中出现位置偏移，机架底部设置安装固定脚，可将设备稳定固定在加工工作台面，减少作业过程中的震动影响，设备的管线与驱动组件均布置在机架内部空间，既保证外观整洁，也能对传动部件起到防护作用，避免加工过程中的粉尘碎屑进入传动结构影响设备使用寿命。
