生物质燃料成型用螺旋钻结构设计

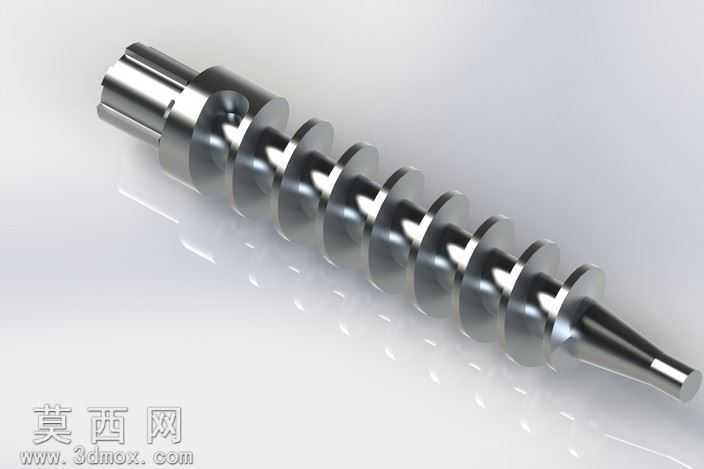

本螺旋钻为生物质压制成型燃料的核心工作构件，采用三维参数化建模完成整体结构设计，建模过程中严格遵循螺旋输送挤压的力学设计逻辑，对核心工作段的螺旋升角、螺距、叶片厚度进行了精准参数化定义，确保模型可直接对接后续的工程出图与加工生产环节。模型渲染阶段采用金属抛光不锈钢材质，还原了该类构件实际加工后的金属质感，通过光影调整突出螺旋叶片的曲面连续性与轴段的同轴度特征，清晰展现各段结构的衔接过渡细节。从结构设计来看，该螺旋钻分为输入端连接段、螺旋输送挤压段、成型出料段三个核心部分：输入端采用带定位卡槽的轴头结构，可与驱动输出轴实现可靠周向固定，传递旋转扭矩时避免打滑；螺旋输送挤压段采用等径变距的螺旋叶片设计，从进料端到出料端螺距逐步缩小，可在输送生物质原料的过程中逐步增大挤压力，实现原料的预压实；成型出料段采用锥度缩径结构，配合缩小的螺距可将压实的原料挤压成指定密度的成型燃料，锥段表面做了顺滑过渡处理，避免原料卡滞残留。设计过程中重点考量了螺旋叶片的耐磨性能需求，叶片与轴体采用一体化建模逻辑，还原实际生产中焊接或整体加工的结构强度特征，各轴段的过渡圆角均做了应力释放设计，降低长期交变载荷下的断裂风险。模型的曲面构建严格遵循螺旋线扫描逻辑，确保螺旋叶片的导程误差控制在合理范围内，各配合轴段的圆柱度、同轴度特征在模型中均有明确体现，既可以用于设备的装配干涉校验，也可作为同类型螺旋挤压构件的设计参考模板，适配生物质成型设备、螺旋输送设备、粘稠物料挤压设备的设计开发需求。
