变径螺旋钻杆结构三维设计作品

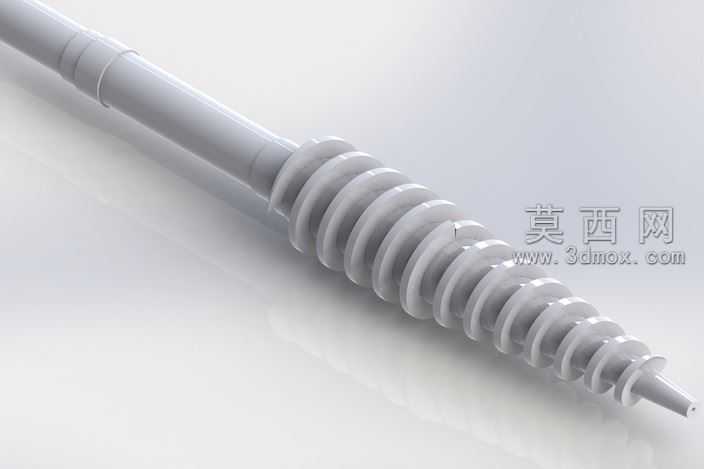

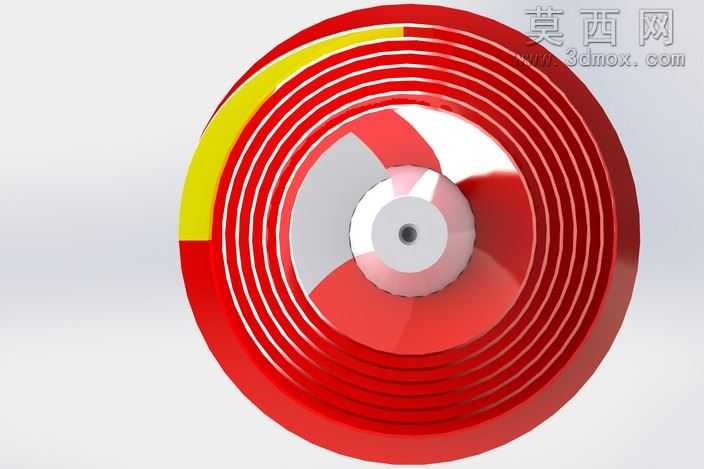

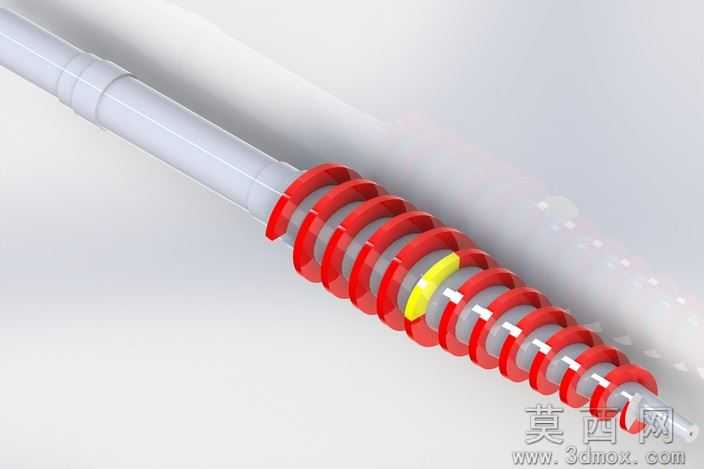

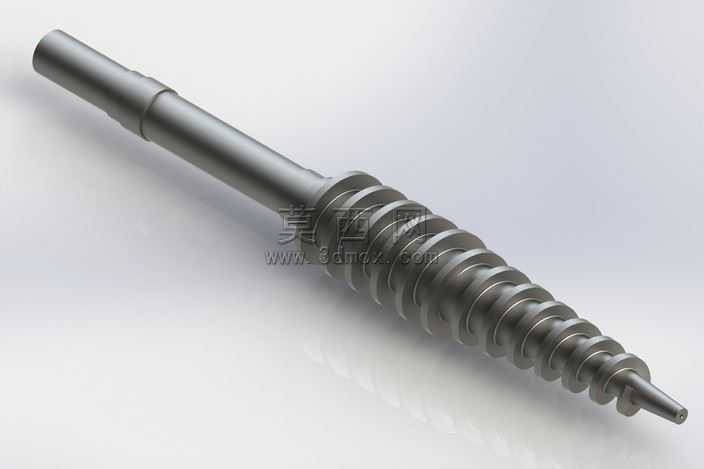

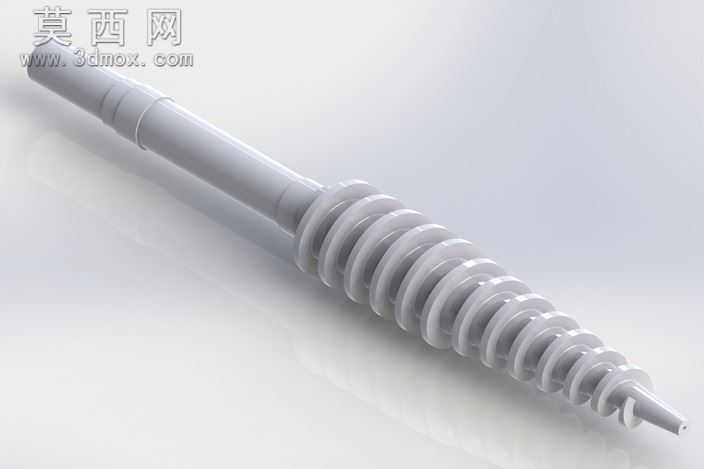

本作品为螺旋钻的三维参数化建模成果，建模过程中首先梳理整体结构逻辑，将钻体分为夹持柄段、过渡轴段、螺旋齿段、导向端头四个功能模块逐一构建。夹持柄段采用阶梯轴设计，通过拉伸特征生成不同直径的同轴柱体，对轴肩位置做圆角过渡处理，避免应力集中，同时保证与配套装夹机构的适配性，建模时严格控制各段轴径的同轴度公差，确保后续装配无干涉。过渡轴段做平滑锥度过渡，衔接夹持柄与螺旋工作段，通过放样特征实现直径的渐变过渡，曲面曲率连续无突变，保证整体结构的力学传递性能。螺旋齿段是本模型的核心设计部分，采用可变螺距螺旋线作为扫描路径，齿形截面沿路径扫描生成连续的螺旋齿结构，建模时特意设置了变牙高参数，从靠近过渡轴段的位置到导向端头位置，螺旋齿的高度逐渐降低，同时齿厚做对应渐变调整，既保证钻进过程中的排屑顺畅性，也兼顾了齿体的结构强度，避免作业时齿部受力断裂。导向端头采用小直径锥头设计，通过旋转特征生成锥形端头，端头末端做微小圆弧钝化处理，既保证钻进时的导向定位精度，也避免端头过于尖锐造成的磕碰损伤。材质渲染阶段，整体赋予合金结构钢材质，调整金属粗糙度参数模拟热处理后的金属哑光质感，对螺旋齿的齿面做轻微高光处理，体现机加工后的表面光洁度，场景采用柔和的漫反射光照，搭配浅灰色渐变背景，突出模型的结构轮廓与细节特征，同时添加柔和的地面阴影增强三维立体感。设计过程中充分考虑螺旋钻的实际作业工况，对各段的壁厚、齿根圆角参数都做了优化，在保证轻量化的同时最大化结构强度，所有特征均采用参数化驱动，后续可根据不同的作业需求调整螺旋长度、螺距、齿高、轴径等参数，快速生成适配不同场景的衍生型号，模型结构无碎面、无重叠特征，几何拓扑完整，可直接用于后续的工程图生成、有限元力学仿真或者数控加工编程环节。
