Z型爬坡挡边皮带输送设备结构设计

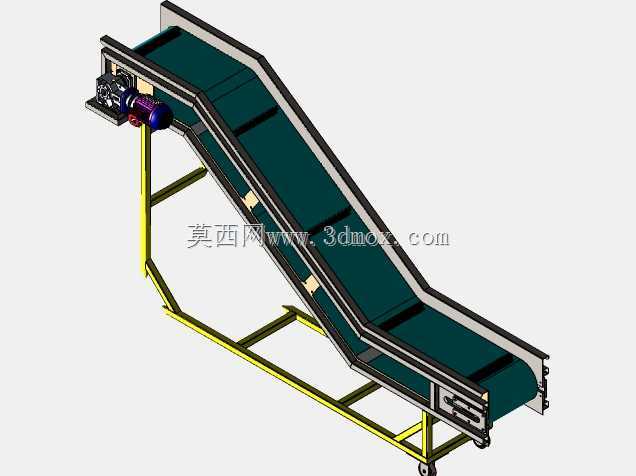

　　这款Z型爬坡挡边皮带输送结构，主要针对有高低差的工位间物料转运需求设计，常见于包装生产线末端成品向高位码垛工位送料、零散加工件从低位料仓向高位加工设备进料、食品加工线中原料从清洗区向高位烘干设备输送等场景，可适配散料、盒装、袋装等多种形态的物料输送，避免爬坡段物料出现下滑、滚落的问题。从结构设计逻辑来看，设备采用三段式折线布局，下部水平段可承接上游来料，中间倾斜段完成高度提升，上部水平段可直接对接下游设备进料口，无需额外增设转接料斗，减少物料转接过程中的洒落与卡滞风险。机架采用型钢焊接成型，底部设置横向支撑脚，安装时可通过膨胀螺栓与地面固定，整体倾斜段角度控制在30度以内，兼顾提升高度与输送稳定性，避免角度过大导致的物料打滑。

　　皮带表面增设横向挡条，两侧配套加高挡边，散料输送时不会从侧边撒漏，挡条间距可根据输送物料的单个体积调整，确保每个格段内的物料不会在爬坡段向下滑移。驱动端设置在设备上部的出料端位置，采用电机减速机直连驱动滚筒的传动方式，相比下部驱动可增大皮带与驱动滚筒的包角，提升传动效率，减少皮带打滑概率，尾部滚筒配套张紧调节结构，可通过调整螺栓调节皮带张紧度，补偿皮带长期运行后的拉伸变形，避免皮带跑偏。设备两侧设置皮带防跑偏挡轮，沿机架长度方向间隔布置，约束皮带运行轨迹，减少皮带边缘与机架的摩擦损耗。设计过程中充分考虑安装边界，下部水平段长度可根据上游设备的出料位置调整，上部水平段长度适配下游设备的进料口高度，整体宽度可根据输送产能需求定制，

　　常规款带宽覆盖300mm至800mm区间，可满足每小时1吨至5吨的输送产能需求。机架支腿高度可根据现场安装空间微调，适配不同车间的地面高差，倾斜段下方设置斜向支撑筋，提升整体机架的结构刚性，满载运行时不会出现机架晃动、变形的问题。传动部位设置安全防护罩，避免运行过程中人员肢体接触转动部件，符合车间生产的安全规范。皮带材质可根据输送物料的特性选配，输送普通加工件可采用常规PVC皮带，输送有温度的加工件可更换为耐高温橡胶皮带，输送有腐蚀性的物料可选用PU材质皮带，适配不同行业的输送需求。
