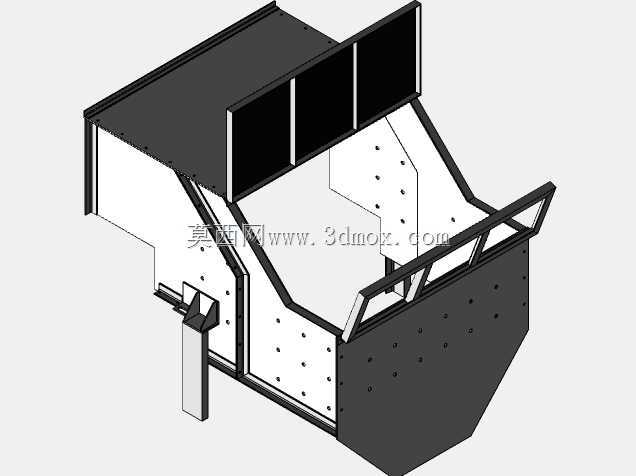

工业物料输送用TC-102型溜槽结构

　　这款溜槽结构主要应用在散料输送系统的转接环节，常见于矿山、煤炭、砂石骨料、港口散货堆场的带式输送机衔接点位，承担物料从上游输送设备向下游设备、料堆或者筛分破碎环节导流转向的核心作用，避免物料下落过程中出现飞溅、偏载、撒漏问题，同时通过合理的型面设计降低物料对槽体的直接冲击，延长整体结构的服役周期。从结构设计来看，整体采用变截面斜向导料型腔，进料端设置加宽的接料口，能够完全覆盖上游输送机的卸料轨迹范围，避免高速抛落的物料冲出槽体；槽体内侧预留了密集的安装孔位，用于固定耐磨衬板，实际使用中可根据输送物料的磨琢性选择高锰钢、耐磨陶瓷或者高分子聚乙烯材质的衬板，磨损后可单独拆卸更换，无需整体更换槽体，大幅降低后期运维成本。

　　槽体侧面设置的加强筋板沿物料冲击方向布置，能够承受大粒径物料连续下落的冲击载荷，避免槽体长期受冲击出现焊缝开裂、板面变形的问题；出料端设置的导向挡边结构，能够对流出的物料进行束流，让物料以相对集中的状态落入下游输送设备的受料段中心位置，防止因物料偏载导致下游输送带跑偏、托辊异常磨损的问题。设计过程中充分考虑了现场安装的边界条件，槽体顶部的法兰边可直接与上游落料斗、除尘密封罩进行螺栓连接，侧面预留的支腿安装位可根据现场钢结构机架的高度调整支撑位置，适配不同落差的输送转接场景；型腔的倾斜角度经过反复校核，既保证物料能够依靠自重顺利下滑不出现积料堵料，又避免角度过大导致物料流速过快对下游设备造成过大冲击。针对含尘物料的输送场景，

　　槽体上部的密封挡板可与现场除尘风箱对接，在导料过程中形成微负压环境，减少粉尘外溢，满足现场环保作业要求。整体结构采用模块化分块设计，各板块之间通过螺栓拼接，既方便运输过程中拆分装载，也能在现场狭窄空间内完成组装，无需大型吊装设备配合，适配老线改造项目的现场安装条件。
