管式螺旋给料输送设备结构设计

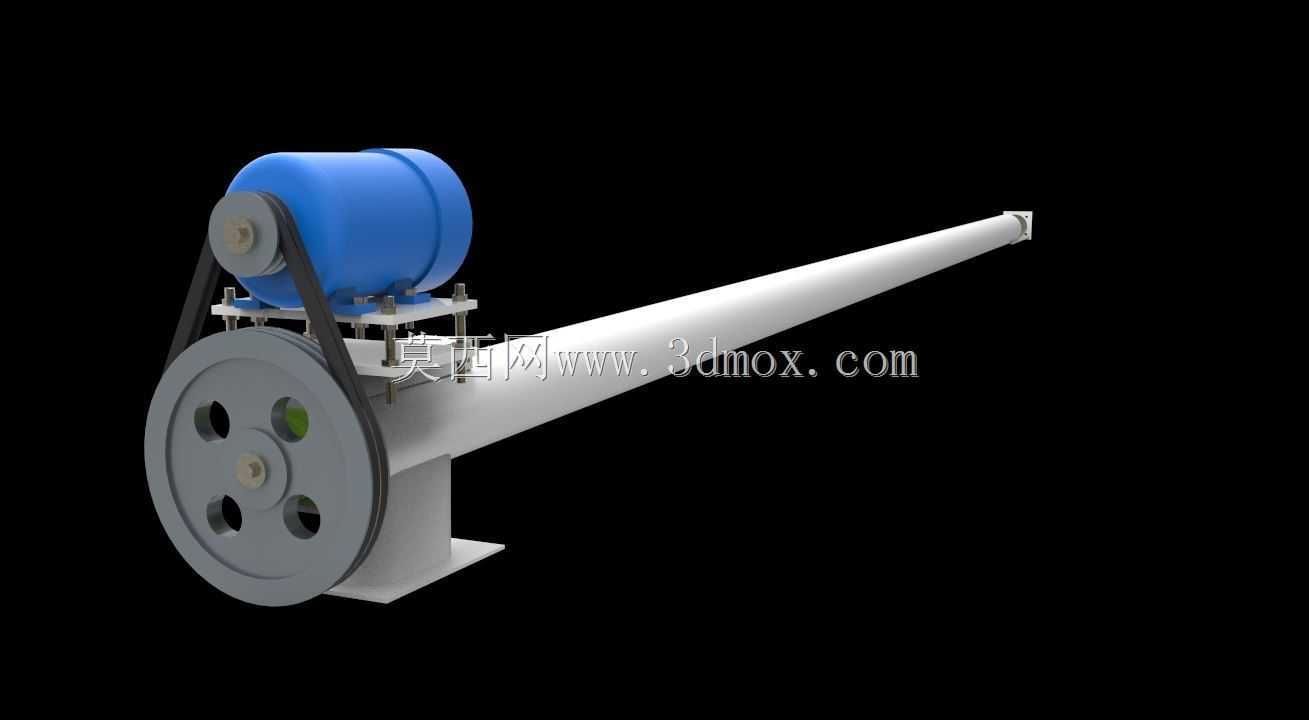

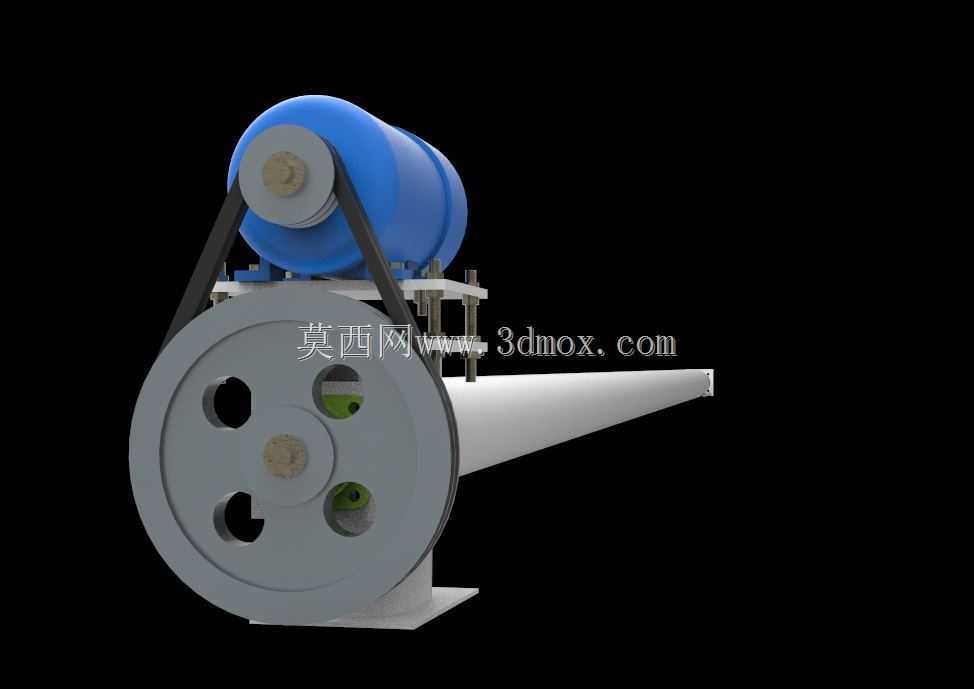

　　在散料连续输送的工程场景里，这类管式螺旋输送设备常被布置在料仓出料口与下游受料设备之间，用来完成粉体、小颗粒散料的密闭式水平或小倾角输送，避免粉料输送过程中的扬尘外溢，适配粮食加工、建材粉料、化工粉体、饲料生产等多个生产场景的散料转运需求。从结构设计逻辑来看，整套设备采用单管长壳体作为物料承载通道，内部的连续螺旋叶片在转动过程中推动物料沿管腔轴向移动，驱动端采用带轮减速传动结构，将驱动电机的高转速降低至螺旋轴适配的工作转速，带传动结构同时具备过载打滑的保护特性，可避免物料卡滞时直接损坏驱动部件或螺旋轴。设备的驱动单元整体布置在管体进料端的上方支架上，通过支架与管体焊接为整体结构，减少分体安装的同轴度校准工作量，

　　管体下方设置的两处安装支座可直接通过螺栓固定在车间设备平台或钢结构支架上，安装时需保证管体轴线的水平度偏差控制在允许范围内，避免螺旋叶片运转时与管体内壁发生刮蹭。设计过程中，螺旋叶片的螺距参数根据输送物料的堆积密度、流动性做匹配调整，流动性较好的颗粒物料可采用较大螺距提升输送效率，易结拱的细粉料则适当缩小螺距保证物料填充率稳定；管体端部的密封结构采用填料密封形式，可阻挡细粉料从轴端缝隙溢出，适配多粉尘的生产车间工况。设备的进料口通常开设在驱动端附近的管体上方，与上游料仓的出料溜管对接，出料口则设置在管体尾端的下方，可直接对接下游的称重设备、混合设备或提升机进料口，整套设备的外形为细长型结构，安装时需预留驱动端的电机检修空间，

　　以及管体侧面的观察口操作空间，方便日常运维时检查螺旋叶片磨损情况、清理管内残留物料。这类输送结构相比皮带输送具备更好的密闭性，相比斗式提升机更适合短距离水平方向的散料转运，结构简单易维护，没有复杂的电控配套要求，只要保证驱动电机的供电稳定、定期检查传动带张紧度即可长期稳定运行。建模过程中对螺旋叶片的成型、带轮的传动配合、支座的安装孔位都做了符合实际加工要求的结构还原，可直接作为同类型设备选型参考、结构改型的设计基础，也可用于生产车间的布局模拟演示，验证设备安装位置与上下游设备的对接匹配度。
