椭圆轨迹直线受电弓传动结构设计

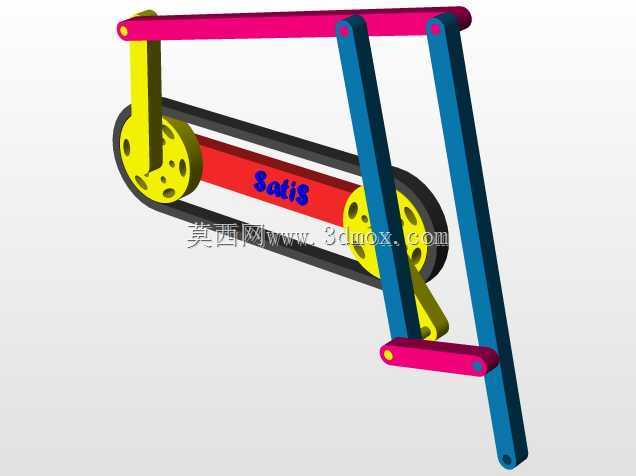

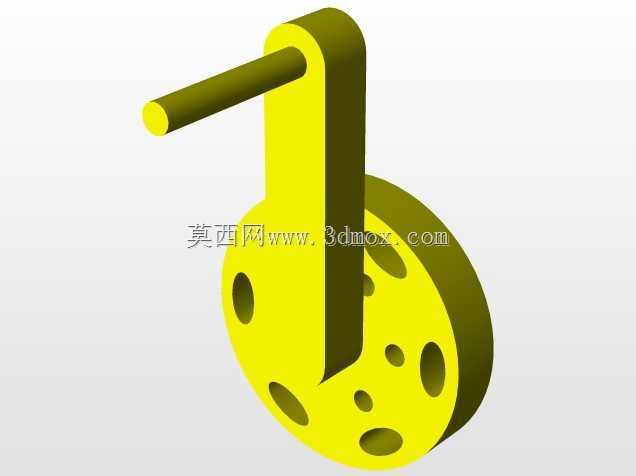

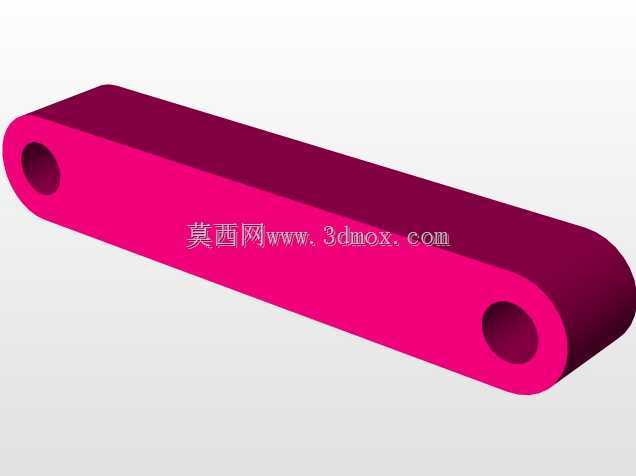

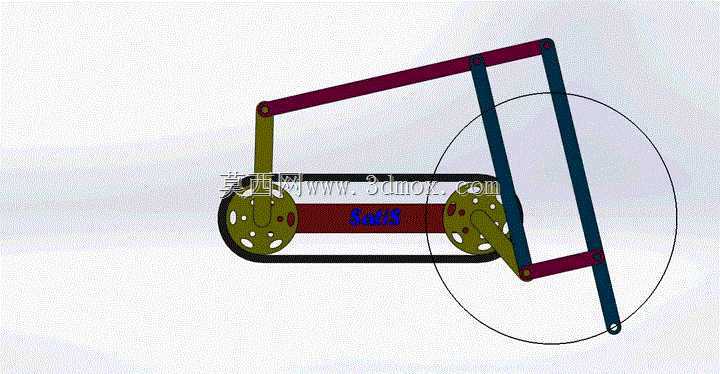

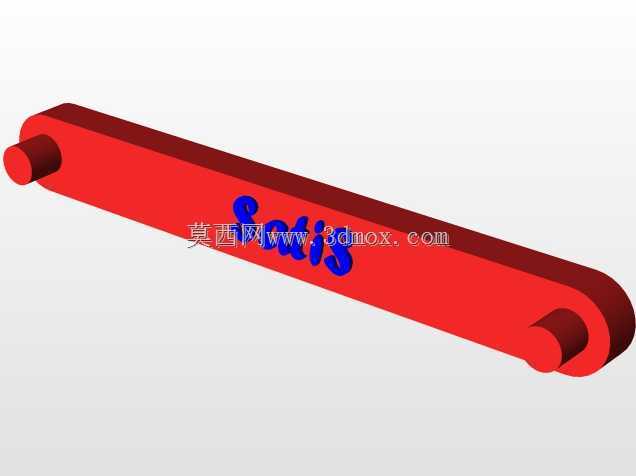

　　该受电弓结构采用连杆与皮带组合的传动方案，核心实现输出端沿近似椭圆的直线轨迹运动，适配轨道交通车辆受流取电的核心工况需求。在城轨、普速电力机车的运行场景中，受电弓需要在接触网高度波动、车辆振动的工况下保持稳定的接触压力，这套结构通过多连杆的尺寸匹配，将驱动端的圆周转动转化为弓头的近似直线升降动作，避免弓头在升降过程中出现横向偏移，减少对接触网的横向剐蹭。从结构设计逻辑来看，整套机构以底部两个带轮作为传动基础，同步带传递动力保证两侧连杆动作同步性，避免单侧受力导致的卡滞；多组铰接连杆的铰接点位置经过参数匹配，其中长连杆与短连杆的长度比、铰接点的相对安装位置，共同决定了输出端的轨迹精度，设计过程中需要反复校核铰接点的运动包络，

　　避免运动过程中出现连杆干涉，同时保证在工作行程内，弓头的横向位移量控制在接触网允许的偏移范围内。安装边界方面，底部带轮组件的安装孔位需要匹配车顶的安装基座，整套机构收拢后的高度需要满足车辆限界要求，避免车辆过隧道、会车时出现外廓超限问题；展开后的最大升弓高度要覆盖对应线路接触网的高度变化范围，保证最低悬挂高度下能可靠接触，最高悬挂高度下不会顶弯接触网。功能特性上，皮带传动的设置可以缓冲接触网传来的振动冲击，避免刚性连接导致的连杆铰接点磨损过快，同时连杆机构的死点位置被设置在降弓锁定位，保证降弓状态下不会意外升起。在实际应用中，这类椭圆轨迹受电弓相比传统菱形受电弓，收拢后的横向尺寸更小，适合安装空间受限的市域轨道车辆，

　　运动过程中弓头的姿态保持性更好，能减少接触网的局部磨耗，延长接触网与受电弓滑板的更换周期。设计过程中还需要考虑铰接点的润滑维护空间，所有铰接位置都预留了注油通道的安装位置，日常维护时不需要拆解整体结构即可完成润滑作业，降低运维工作量。
