可调式显示屏壁挂铰接安装支架结构

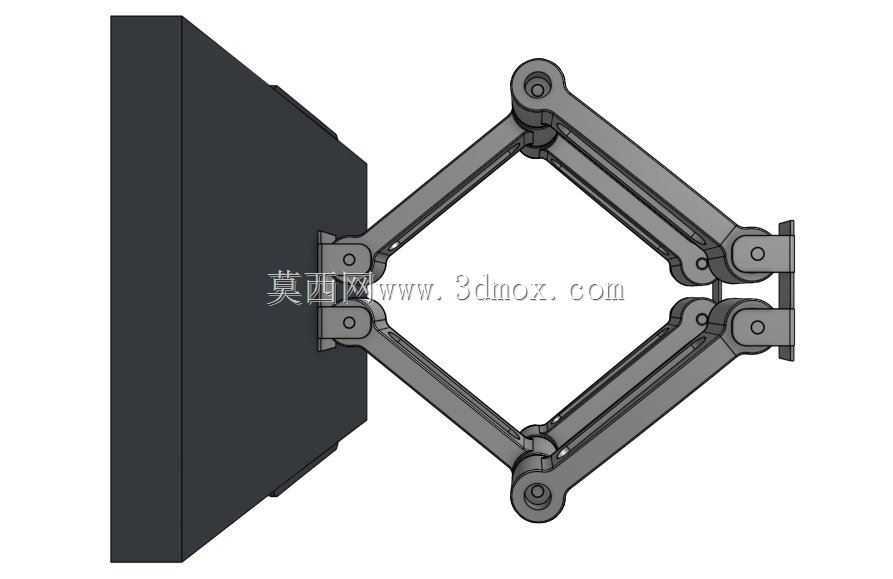

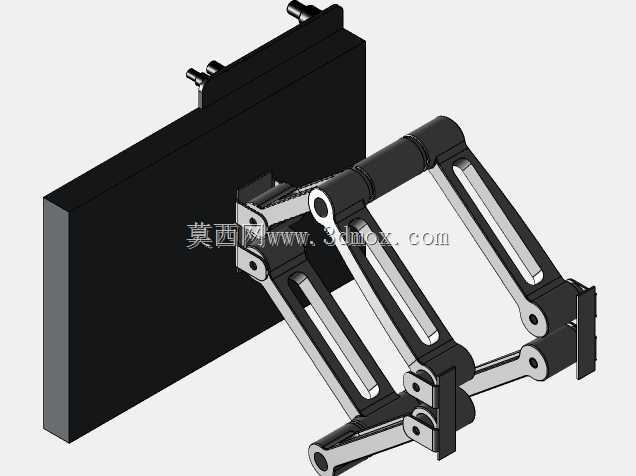

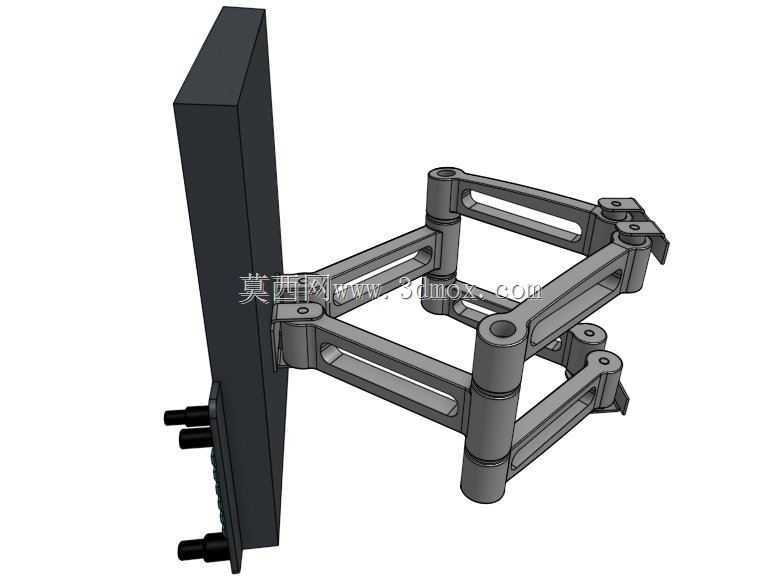

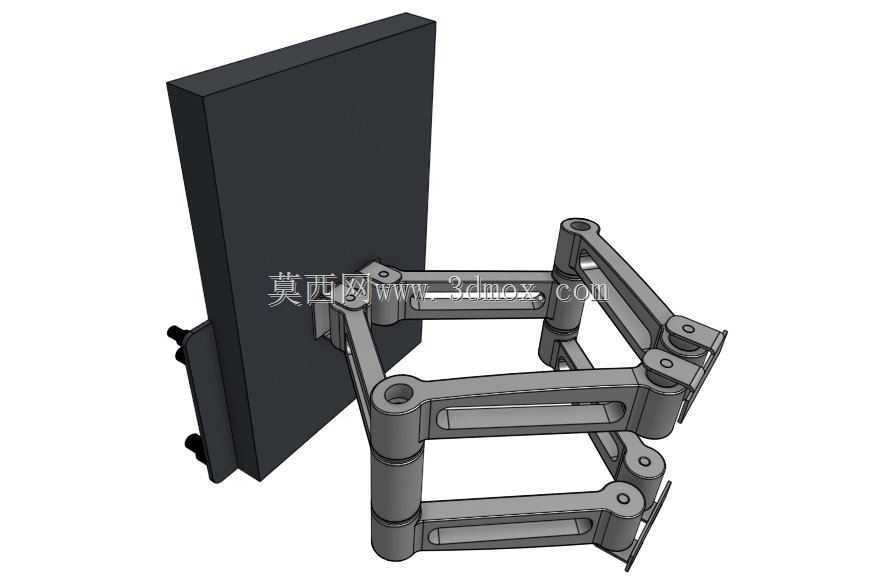

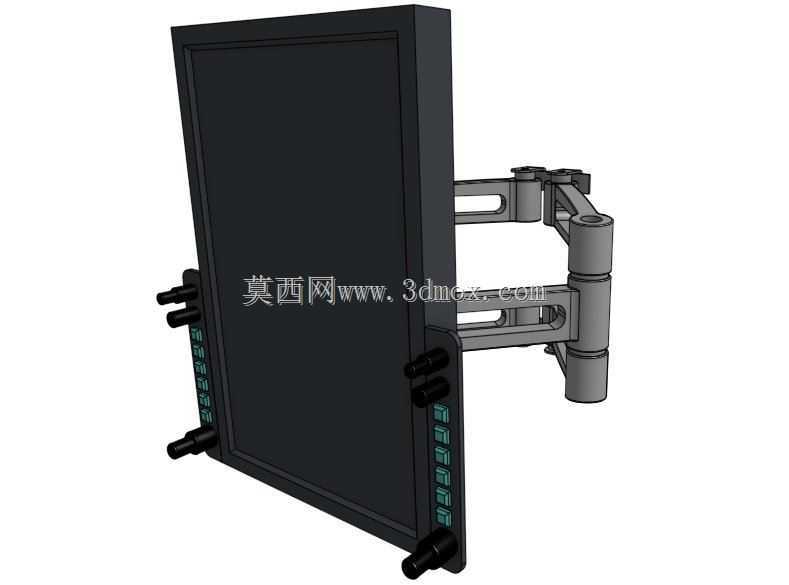

　　这类铰接式显示屏壁挂支架，多用于座舱操控台、工业设备操作工位、小型机载显示终端的安装场景，核心作用是为显示面板提供可靠的承载支撑，同时预留多维度的角度调节余量，适配不同操作人员的观察视角需求，避免长期固定视角带来的观察盲区或者视觉疲劳。从结构设计逻辑来看，整个支架分为屏体连接端与壁挂固定端两个核心部分，屏体连接端采用多点位凸柱卡扣结构，对应显示面板背部的预装孔位，安装时无需额外焊接或者粘接，直接通过凸柱卡入对应孔位完成屏体与支架的初步定位，再通过侧边的锁紧旋钮完成紧固，后期拆卸维护时只需松开旋钮即可快速取下屏体，无需拆解整个壁挂基座。中间的铰接臂采用多段式铰轴连接结构，每段铰轴都预留了阻尼调节空间，

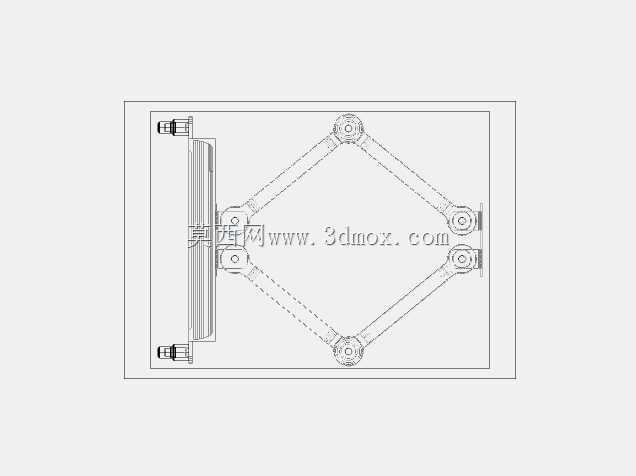

　　可根据屏体的实际重量调整铰轴的阻尼力度，保证调节到任意角度后支架都能保持稳定姿态，不会出现屏体下坠或者角度偏移的问题；铰轴的转动范围覆盖水平方向的左右偏转与垂直方向的俯仰调节，部分安装场景下还可配合天顶安装基座实现吊装状态下的角度调整，适配不同的安装工位布局。安装边界方面，壁挂固定端采用平板式基座，基座上预留了多组标准安装孔位，可直接固定在金属墙面、设备舱壁或者顶部吊装梁上，固定端的整体厚度控制在较小范围内，尽可能减少支架占用的安装空间，避免对周边的操控按键、走线空间造成干涉；屏体连接端的卡位尺寸适配常规尺寸的工业显示屏，连接凸柱的伸出长度经过匹配设计，卡装后屏体背部与支架臂之间预留了足够的走线空间，方便显示屏的电源线、

　　信号线从支架臂的镂空槽内排布，避免线缆外露被剐蹭磨损。整个支架的受力路径经过优化，铰接臂的截面采用加强筋结构，在保证整体轻量化的前提下提升结构刚性，承载状态下不会出现臂体变形导致的屏体晃动，铰轴部位采用耐磨衬套结构，长期反复调节也不会出现间隙过大导致的姿态松动问题，适合在需要频繁调整显示视角的工业操控、机载设备配套场景下使用。
